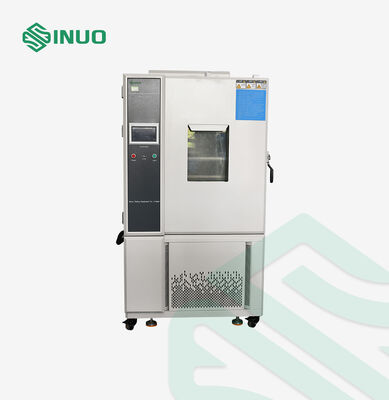

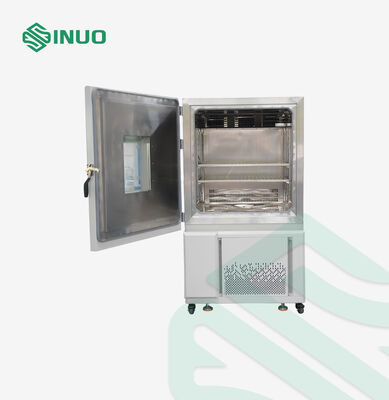

IEC 60068-2-1 Camera di prova ambientale a prova di esplosione per la prova di temperatura e umidità

Controllo e funzionamento

Sistema di controllo intelligente PLC e touch screen

Dimensione della camera

Dimensione interna

Dimensioni esterne

1000*1000*1000 mm

1250*2150*1950 mm

Intervallo di temperatura

-70 °C ~+150 °C

Intervallo di umidità

20% ≈ 98% RH

(Temperatura: 20°C~85°C, fare riferimento al diagramma dell'intervallo di temperatura e umidità controllabile, senza carico termico attivo)

Variazioni di temperatura

± 0,5°C

Fluctuazione dell'umidità

≤ 2,5%

Disparità di temperatura

≤ ± 2,0°C

Diviazione di umidità

≤ ± 3%

Tasso di riscaldamento

-70°C→+150°C ≤2-3°C/min. media senza carico

Tasso di raffreddamento

+150°C→-70°C ≤1°C/min. media senza carico

Condizione di carico

Nessuna

Rumore di lavoro

Un livello acustico≤70dB ((A))

(Misurato in una stanza insonorizzata con una temperatura ambiente di 25°C e un'eco bassa.Ogni punto di prova è situato a 1 metro orizzontalmente dalla fonte di rumore e a 1 metro sul suolo.- Sì.

Struttura dell'alloggiamento isolante

1Materiale delle pareti esterne: A3 board spraying.

2Materiale della parete interna: lamiera di acciaio inossidabile spazzolato SUS#304.

3Materiale di isolamento termico della camera: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.

4Materiale di isolamento della porta della camera: schiuma di poliuretano rigido resistente alle alte temperature da 100 mm.

Forza della struttura inferiore

Capacità di peso del binario in fondo alla camera di prova: ≤ 100 kg/m2 (carico)

Canale di condizionamento

1- Ventilatori centrifughi a asse lungo in acciaio inossidabile: 4 set/90 W.

2Ventilatore, riscaldatore, evaporatore (anche deumidificatore), dispositivo di drenaggio, porta di bilanciamento della pressione, deflettore d'aria regolabile, sensore di temperatura

Configurazione standard della camera di prova

1- finestra di osservazione: 400x600x40 mm vetro temperato sotto vuoto a 3 strati

2. Maniglie piatte

3. Cerniere per porte: cerniere SUS # 304 importate

4Lampada di risparmio energetico all'interno della camera

5. buco di piombo: φ100 mm 1 pezzo

Porta della camera

1La porta a un pezzo si apre verso l'esterno, con la cerniera sulla sinistra e la maniglia sulla destra (quando si guarda la parte anteriore della scatola).

2. dotata di un meccanismo di chiusura della porta di sicurezza (la porta può essere aperta nella sala di prova), dotata di calore elettrico per evitare la condensazione,e la gamma visibile della finestra di osservazione del vetro isolante (W400×H600mm)Il telaio della porta è dotato di un dispositivo di riscaldamento elettrico anticondensazione.

Porta di sollevamento della pressione a prova di esplosione

Quando la pressione interna della camera è ≥ 0,104 MPa, il dispositivo è dotato di una porta di sollevamento della pressione a prova di esplosione sul lato sinistro, di dimensioni di 300 mm × 300 mm.la porta di sollievo della pressione si aprirà automaticamente.

Catena a prova di esplosione

Finestra a prova di esplosione

Pannello di controllo

Controller schermo di visualizzazione da 7 pollici, schermo di visualizzazione di controllo della temperatura (umidità), luce di indicatore di funzionamento e pulsante di illuminazione.

Sala meccanica

Unità di refrigerazione, vassoio dell'acqua del compressore, dispositivo di riduzione della pressione, dispositivo di riscaldamento

Apparecchi di distribuzione dell'energia

Tavola di distribuzione, ventilatore di raffreddamento, interruttore di alimentazione principale, trasformatore, relè intermedio, relè temporale, relè a stato solido, contattore CA, interruttore

Scaldaia

1. riscaldatore elettrico in acciaio inossidabile a forma di radiatore a pinna

2. Metodo di controllo del riscaldamento: SSR (Solid State Relay) modulazione della larghezza dell'impulso senza contatto a pari periodo

3Potenza di riscaldamento: circa 4 kW

Fuoco del cavo di alimentazione

Situato sul retro della camera
