Contenuti del test

a) Interruzione e capacità;
b) Funzionamento normale

Gamma di campioni di prova

Pistola di ricarica AC e DC

Stazione di prova

Stazione singola

Metodo di controllo elettrico

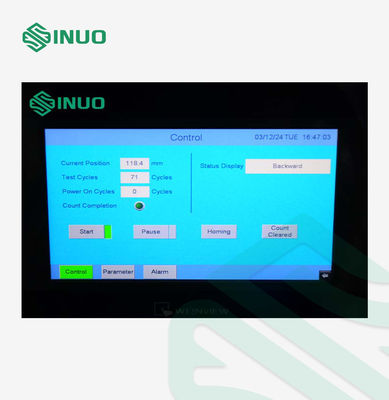

Controllo integrato intelligente Mitsubishi PLC, funzionamento con interfaccia touch uomo-macchina a colori da 7 pollici

Modalità operativa

Manuale o programmata

Funzione

Ha la funzione di simulare il funzionamento normale dell'interfaccia di ricarica, che può realizzare l'operazione di inserimento ed estrazione dell'interfaccia di ricarica, ha anche l'impostazione programmabile della velocità di prova, del tempo di prova e del numero di prove

Modalità di azionamento

Il servomotore aziona i movimenti di inserimento ed estrazione e i movimenti di rotazione e bagnatura liquida, e il cilindro ausiliario realizza l'apertura e la chiusura del meccanismo di interblocco dell'interruttore.

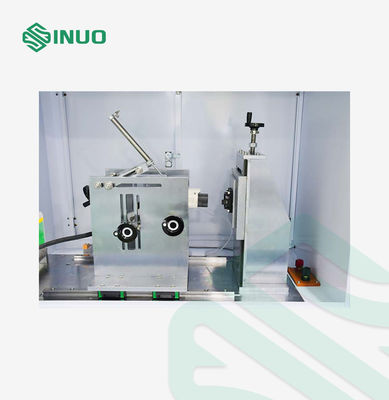

Staffa del campione e metodo di bloccaggio

Bloccaggio meccanico, staffa regolabile tridimensionale X/Y/Z, posizione del punto di bloccaggio regolabile, staffa universale adatta per interfacce di ricarica AC/DC standard nazionali, americane ed europee


Ribaltamento automatico

Dotato di un meccanismo di ribaltamento automatico sulla staffa della pistola di ricarica, che può essere ribaltato di 90°, e il tempo di mantenimento del ribaltamento può essere impostato arbitrariamente nell'intervallo (0 ~ 600) s

Numero di prove

0~999999 volte, impostabile, si arresta automaticamente al raggiungimento del valore impostato

Tempo di conduzione della capacità di interruzione

1-999,9s, impostabile (lo standard richiede che il contatto elettrico sia mantenuto per non più di 4s e non meno di 2s)

Velocità di inserimento e estrazione

0-10 volte/min, impostabile (3,75 cicli/min, 7,5 corse/min)

Corsa di prova

0-150mm, impostabile (la distanza tra la spina di prova e la presa di prova è ≥50mm)

Velocità di prova

0-1100mm/s impostabile direttamente sul touch screen

Visualizzazione del valore di forza

Dotato di un sensore di forza da 50 kg, che può monitorare il valore di forza in tempo reale, formare una curva forza-tempo, visualizzare la forza massima di inserimento ed estrazione e visualizzare il valore di forza corrente, intervallo di valori di forza (0 ~ 500) N

Dispositivo di bloccaggio

Ha la funzione di premere automaticamente il dispositivo di bloccaggio meccanico per simulare le condizioni operative normali.

Serbatoio soluzione

Dotato di un serbatoio per soluzioni, che può contenere la soluzione simulata di acqua salino-polvere secondo IEC 62196-1:2022 clausola 23.3.2, si prega di notare che la soluzione deve essere preparata dall'utente

Requisiti di immersione della soluzione

Il numero di immersioni, il tempo di immersione, il tempo di asciugatura, i tempi di inserimento ed estrazione e i tempi di ciclo possono essere impostati

Carico

Esterno, può funzionare con SN2217-480V250A

Funzione di rilevamento

Quando il carico è collegato, può realizzare l'allarme di interruzione del circuito e registrare il numero di volte corrente.

Protezione di sicurezza

Protezione di terra, protezione da cortocircuito, protezione da sovraccarico
