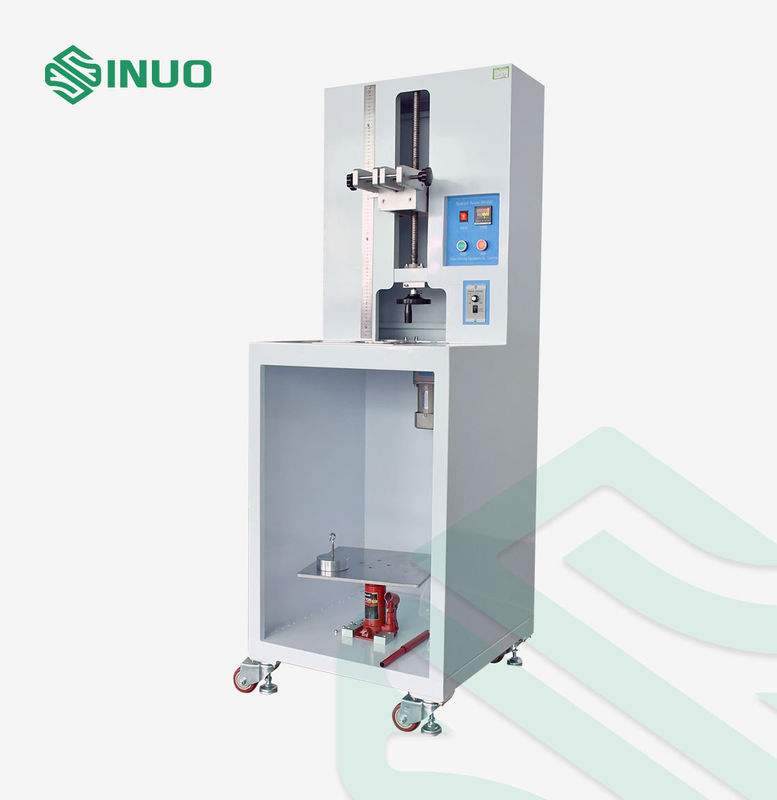

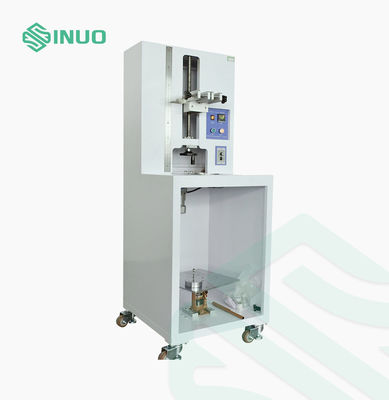

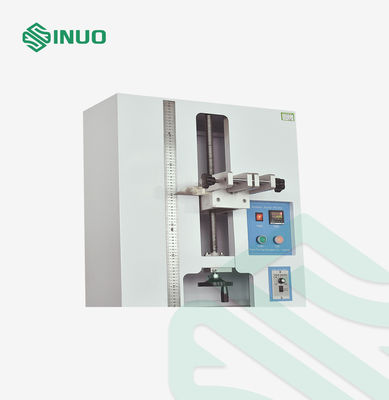

IEC 62196 Provatore terminale per apparecchiature di prova meccaniche a vite di fissaggio

Informazioni sul prodotto

Questa macchina di prova è conforme alla norma IEC 62196-3:2026, punto 13, e alla norma IEC 62196-1:2022, punto 13.3.1 figura 12, tabella 5.

Questa conformità è utilizzata per valutare se la progettazione e la struttura del terminale della vite di fissaggio corrispondono al requisito di non danneggiamento eccessivo del filo.viene utilizzato anche per verificare se il terminale della vite di fissaggio può sopportare lo stress durante il processo di utilizzo normale.

I tempi di prova possono essere preimpostati prima della prova e la conformità si interrompe automaticamente con l'allarme quando i tempi di prova sono raggiunti.

Caratteristiche chiave

• Disegnati per la prova meccanica dei terminali di vite di chiusura
• Applicabile alla valutazione del terminale del connettore di ricarica dei veicoli elettrici
• Supporta i requisiti di prova dei terminali IEC 62196
• velocità di prova: 10 ± 2 giri/min
• Diametro di rotazione: 75 mm
• Altezza di prova regolabile: 260×660 mm
• Cicli di prova fino a 9999
• Fori intercambiabili per cavi di diverse dimensioni
• Pesi di prova configurabili da 0,4 a 70,3 kg
• Arresto e allarme automatici dopo cicli prestabiliti
• Carro di sollevamento manuale per facilitare la movimentazione di pesi pesanti

Principio di prova meccanica

Il campione di prova è fissato all'apparecchio e sottoposto a un movimento di rotazione controllato insieme al carico di prova specificato.

Il regolabileconfigurazione della buscia e della massaconsente di valutare diverse combinazioni di terminali e conduttori in corrispondenti condizioni di carico meccanico.

Questo aiuta a valutare:

• Resistenza meccanica terminale
• Durabilità del terminale della vite di fissaggio
• Protezione del conduttore contro danni eccessivi
• Resistenza alle sollecitazioni meccaniche durante il normale funzionamento
• Fiduciabilità strutturale dei terminali dei connettori di ricarica dei veicoli elettrici

Parametri tecnici

La configurazione del busing e della massa è la seguente tabella:
