IEC 62196-3 Tester di forza di ritiro della pistola di carica EV per la prova di inserimento del connettore EV

IEC 62196-3 Tester di forza di ritiro della pistola di carica EV per la prova di inserimento del connettore EV

Visualizzazione del prodotto

L'apparecchio di prova della forza di trazione SNQC1013A è conforme alla norma IEC 62196-3:2026, punto 16.16, appositamente sviluppato per la verifica delle prestazioni della forza di inserimento e di estrazione dell'interfaccia di ricarica dei veicoli elettrici.

La progettazione dell'interfaccia di ricarica EV richiede un'operazione di accoppiamento conveniente della pistola di ricarica.Questa apparecchiatura di prova verifica se la forza massima di inserimento quando si inserisce la pistola di ricarica nella presa del veicolo soddisfa i limiti delle specifiche standard.

Durante la prova di forza di inserimento: montare la pistola di carica verticalmente verso il basso, caricare l'assemblaggio di peso principale specificato nella norma sulla pistola di carica.8 kg di peso ausiliario per caduta libera da 5 cm di altezza e colpire il gruppo di peso principaleDopo l'impatto, la pistola di carica deve essere completamente inserita nella presa e raggiungere la posizione di contatto richiesta.

ampiamente utilizzato per la prova di forza di inserimento della presa della pistola di ricarica AC e DC EV, test di laboratorio delle prestazioni meccaniche del connettore di ricarica EV, test di conformità dell'interfaccia di ricarica IEC 62196,Laboratori di ispezione della qualità delle parti di auto a nuova energia.

Principio di funzionamento

Questo tester simula le condizioni di funzionamento effettive del plugging della pistola di ricarica EV. Applicando carico di peso principale statico più carico di impatto dal peso ausiliario in caduta libera,riproduce il vero scenario di inserimento della pistola di ricarica e dell'assemblaggio della presaIl monitoraggio dei valori di forza in tempo reale registra la forza di inserimento per giudicare se il connettore di ricarica può essere completamente posizionato in condizioni di carico standard.verifica della razionalità della struttura meccanica dell'interfaccia di ricarica.

Parametri tecnici:

Caratteristiche del prodotto

1. Conformità standard: è pienamente conforme alla norma IEC 62196-3:2026, punto 16.16, soddisfa i requisiti di prova di certificazione della forza di inserimento del connettore di ricarica EV.

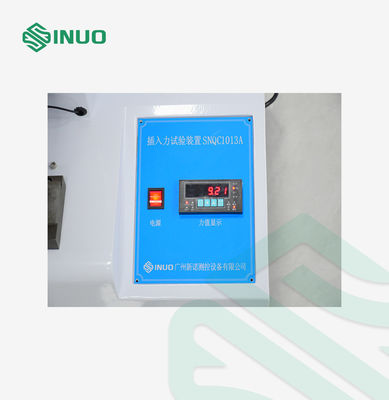

2. Monitoraggio delle forze in tempo reale: adotta un sensore di pressione d'impulso abbinato a uno strumento di visualizzazione, lettura visiva e istantanea dei dati di forza.
3. Struttura di posizionamento di precisione: dotato di un cuscinetto di precisione e di un lungo cuscinetto di guida lineare, garantisce un posizionamento iniziale stabile durante la prova di inserimento.
4. Fabbricazione regolabile della pistola di caricaDisegno del manico di chiusura, angolo regolabile, mantiene la testa del cannone verticalmente abbassata durante la prova.

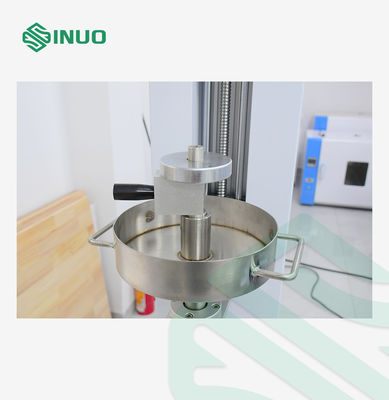

5. Combinazione di pesi flessibile: Pesi principali standard configurati per pistole di carica AC/DC, abbinati a sfere d'acciaio da 10 kg per regolare il peso per soddisfare i diversi requisiti di prova.
6. Sistema di funzionamento manuale: sollevamento manuale, rilascio manuale di pesi ausiliari, funzionamento semplice, basso tasso di insuccesso, adatto a prove di conformità di routine in laboratorio.
