Apparecchiatura di collaudo del veicolo elettrico
Created with Pixso.

IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco

IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco

Marchio: Sinuo
Numero di modello: SNQC1013
MOQ: 1
Prezzo: Customized
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 10 SET AL MESE
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
Calibration Certificate (Cost Additional)
Norma applicata:
IEC 62196-1 Clausola 14.1.5, 14.1.6
Tabella applicata:
Tabella 5
Metodo operativo:
Operazione manuale
Configurazione del peso:
165-750N
Spine di prova:
Personalizzato
Stazione di prova:
Stazione unica
Imballaggi particolari:
Custodia in compensato
Capacità di alimentazione:
10 SET AL MESE
Evidenziare:

IEC 62196-1 Tester di forza di trazione EV

,

Apparecchio di prova di verifica del blocco EV

,

Attrezzatura per test di veicoli elettrici con garanzia

Descrizione del prodotto

Apparecchiatura di prova per la verifica della forza di estrazione e del bloccaggio dei connettori per veicoli elettrici secondo IEC 62196-1

Informazioni sul prodotto:

L'apparecchiatura di prova per la forza di estrazione e il bloccaggio è progettata per il collaudo meccanico di prese per veicoli elettrici e connettori per veicoli con dispositivi di interblocco o di bloccaggio. Verifica la forza di estrazione richiesta per rimuovere una spina di prova e controlla le prestazioni del meccanismo di bloccaggio.

L'apparecchiatura è conforme ai metodi di prova pertinenti della norma IEC 62196-1:2025 Clausola 14.1.5, 14.1.6, Figure 13 e 14, e IEC 62196-3:2026 Clausola 14. Utilizza un apposito dispositivo di fissaggio, un sistema di bloccaggio, pesi principali e pesi supplementari per fornire un'applicazione di forza stabile e ripetibile.

È adatta per produttori di connettori di ricarica per veicoli elettrici, laboratori EVSE, organismi di certificazione e laboratori di test di sicurezza elettrica.

Caratteristiche principali:

  • Progettata per il collaudo meccanico di prese per veicoli elettrici e connettori per veicoli
  • Supporta la verifica della forza di estrazione e il collaudo dei dispositivi di bloccaggio
  • Applicabile alle norme IEC 62196-1:2025 e IEC 62196-3:2026
  • Configurazione di prova basata sulle Figure 13 e 14 della norma IEC 62196-1
  • Direzione di estrazione verticale per un'applicazione di forza controllata
  • Sistema di carico basato su contrappesi per un funzionamento agevole
  • Dispositivo di montaggio e bloccaggio dedicato per il campione
  • Pesi principali e supplementari inclusi per l'applicazione della forza di prova
  • Adatta per produttori di apparecchiature di ricarica per veicoli elettrici e laboratori di sicurezza elettrica
  • Compatibile con spine di prova conformi agli standard acquistate separatamente

Requisiti tecnici:

A. Forza di estrazione

La presa per veicoli elettrici commutata o il connettore per veicoli commutato con interblocco è fissato al supporto dell'apparecchiatura mostrata nella Figura 13 della norma IEC62196-1:2025, in modo che l'asse di separazione sia verticale e il movimento dell'accessorio di accoppiamento sia verso il basso.

La forza di estrazione della presa deve soddisfare i requisiti della seguente tabella. I pesi sono inclusi.

IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco

B. Caratteristiche strutturali

B.1 Apparecchiatura per il controllo della forza di estrazione:

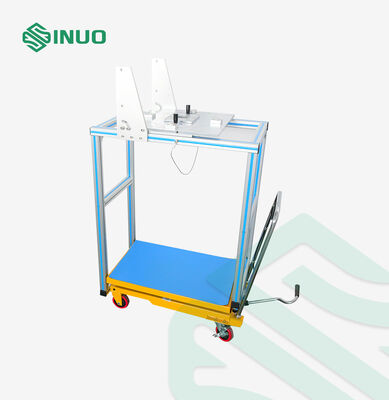

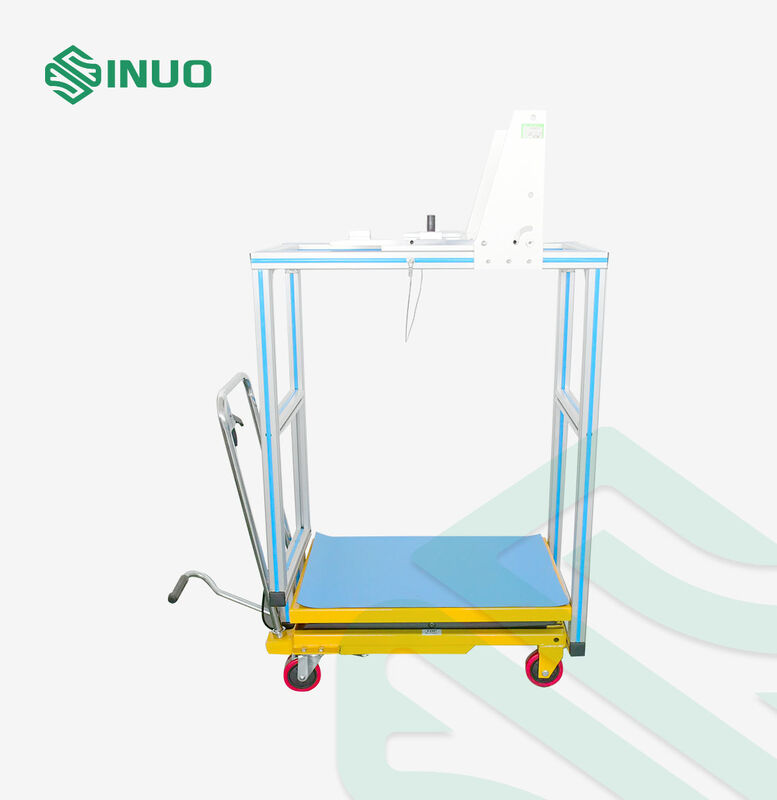

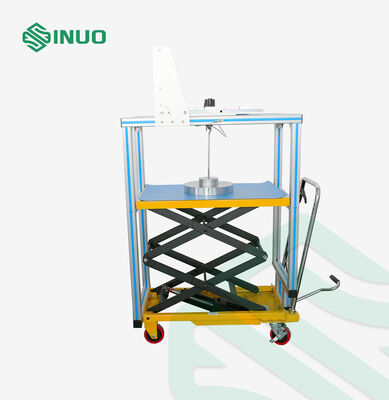

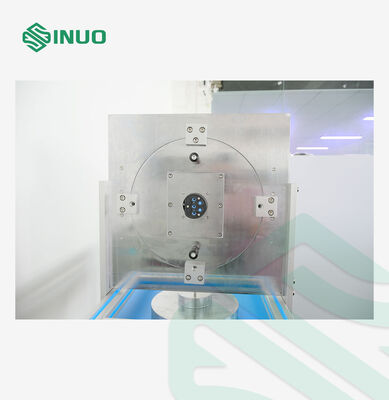

Questo dispositivo è composto principalmente dal dispositivo di installazione, dal dispositivo di bloccaggio, dal peso principale, dal peso supplementare e dalla spina di prova. Sulla base dell'esperienza, il morsetto di trazione è stato sostituito da un contrappeso, il gancio del peso è collegato direttamente alla spina di prova e viene configurato il dispositivo di fissaggio per la tenuta del campione. La forma specifica è mostrata nella figura 1.

IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco

IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco

IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco

Figura 1

B.2 Verifica del dispositivo di bloccaggio:

IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco

IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco

D. Spine di prova

La spina di prova, secondo le schede standard pertinenti, deve avere contatti finemente rettificati in acciaio temprato, con una rugosità superficiale non superiore a 0,8 µm sulla loro lunghezza attiva e distanziati alle distanze nominali, con una tolleranza di ±0,05 mm.

La dimensione dei contatti della spina o la distanza tra le superfici di contatto per altri tipi di contatti della spina deve essere conforme alla/e dimensione/i minima/e indicata/e nelle schede standard pertinenti, con una tolleranza di+0,010mm

Le spine di prova non sono incluse in questa apparecchiatura di prova, si prega di utilizzare le spine di prova che il cliente ha già ordinato separatamente come segue:

Tabella 3

N.: Standard N. Figura: Nome Q.tà
1 IEC62196-2/Ed.3/CDV © IEC(E) SCHEDA STANDARD 2-Ilf foglio 1 Presa per veicolo di prova:  63 A, 480 V TRIFASE O 70 A, 250 V MONOFASE 1
2 IEC62196-3/Ed.2/CDV © IEC(E) SCHEDA STANDARD 3-Iva Presa per veicolo MODALITÀ 2, 3 E 4 Foglio 2 Presa per veicolo di prova   1

Per prova Figura 13
IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco


Per prova Figura 14

IEC 62196-1 EV Apparecchio di prova per la verifica della forza di trazione e del blocco
