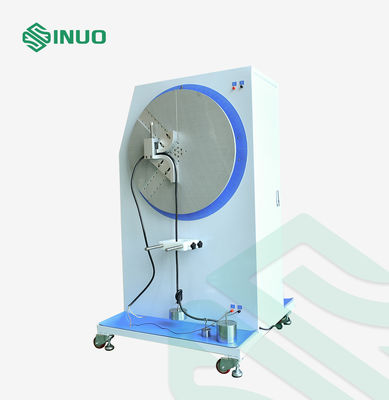

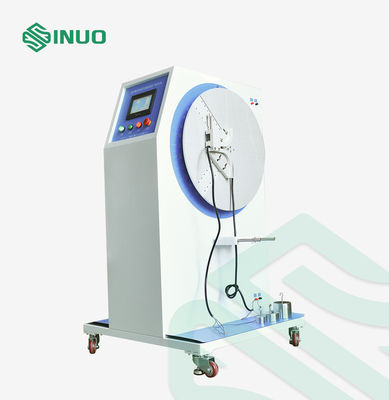

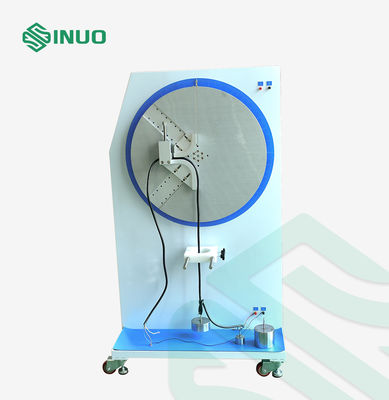

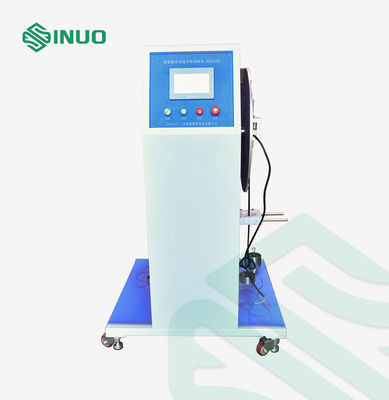

Apparecchiatura per prove di piegatura e strappo del cavo di scintillazione | IEC 60227 per cavi finiti e isolati in PVC

Apparecchiatura per prove di piegatura e strappo del cavo di scintillazione | IEC 60227 per cavi finiti e isolati in PVC

Marchio: Sinuo
Numero di modello: SN1112D
MOQ: 1
Prezzo: Customized
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 30 set/mese
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
Calibration Certificate(Cost Additional)
Standard:
IEC 60227‑1
Carico dello strappo:
500 g
Velocità di piegatura:
0‑65 giri/min
Carico di flessione:
500 g‑100 N
Modalità di guida:
motore guidato
Articolo di prova:
Test di flessione e strappo
Imballaggi particolari:
Custodia in compensato
Capacità di alimentazione:
30 set/mese
Evidenziare:

Apparecchiatura per prove di piegatura del cavo di scintillazione

,

Tester di strappo per cavi isolati in PVC

,

Apparecchiatura per prove di cavi IEC 60227

Descrizione del prodotto

Attrezzature per la prova di piegatura e rapina del cavo di ormeggio IEC 60227 per cavi finiti e isolanti in PVC

Informazioni sul prodotto:

L'apparecchiatura di prova per la piegatura e la rottura del cavo di tinsel è progettata e fabbricata secondo il requisito standard di IEC 60227-1, punto 5.6.3.2, 5.6.3.3; IEC 60227-2, punto 3.2, 3.3; ecc.

Esso è utilizzato per testare la resistenza alla piegatura dei cavi finiti e dei cavi isolati in PVC, nonché per testare il cuore di carico rotto dei cavi isolati in PVC per verificare la loro affidabilità.

Prova di piegatura: un campione di cavo di lunghezza adeguata deve essere fissato nell'apparecchio come indicato nella figura 2 e caricato con un peso di massa pari a 0,5 kg.1A passa attraverso i conduttori.

Il campione deve essere piegato avanti e indietro in direzione perpendicolare al piano degli assi dei conduttori, le due posizioni estreme formando un angolo di 90° su entrambi i lati della verticale.

Una flessione è un movimento di 180° con la prova, che deve essere ripetuto con due campioni aggiuntivi, entrambi conformi alla prova ripetuta.

Prova di strappo: un campione di cavo di lunghezza adeguata è fissato da un'estremità a un supporto rigido e un peso di 0,5 kg è fissato al campione 0.5 m sotto il punto di attacco- attraverso i conduttori passa una corrente di circa 0,1 A; il peso viene sollevato fino al punto di attacco e abbassato cinque volte;

Apparecchiatura per prove di piegatura e strappo del cavo di scintillazione | IEC 60227 per cavi finiti e isolati in PVC

Parametri tecnici:

Norma applicata IEC 60227-1
Clausola applicata 5.6.3.2
Stazione di prova per la piegatura Applicare a 40 mm~130 mm per gruppo
Stazione di prova per il rapimento Applicare a 160 mm~500 mm per gruppo
Metodo di guida Azionato da motore
Metodo di controllo Controllo PLC, funzionamento a touch screen
Angolo di piegatura Direzione positiva e negativa: 0-360°, touch screen preimpostato
Raggio del dispositivo di piegatura R2,5 mm, R80 mm, R120 mm, R200 mm
Tasso di piegatura 0 ̊ 65 giri al minuto, prestabilibile
Tempo di piegatura 0999999, numero predefinito di memoria a sei cifre
Carico di piegatura 500 g, 50 N, 75 N, 100 N
Tempo di rapina 0999999, numero predefinito di memoria a sei cifre
Carico di rapina 500 g
Corrente di carico 100mA±10mA
