Apparecchio per prove di resistenza meccanica per prese multiple portatili IEC 60884-1:2022

Apparecchio di prova di resistenza meccanica per prese multiple portatili IEC 60884-1:2022

Panoramica del prodotto

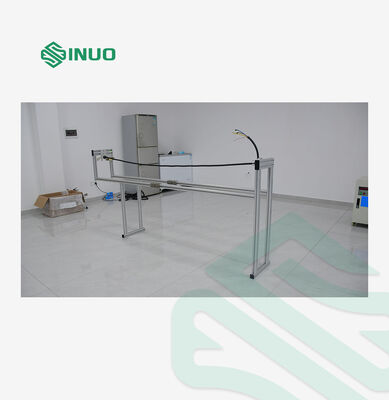

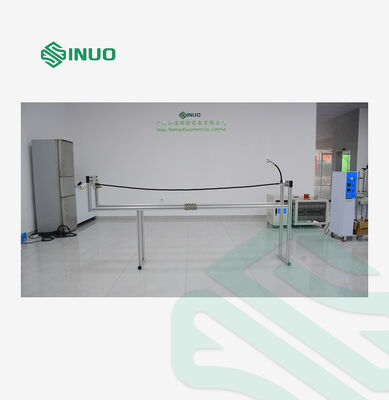

L'apparecchio di prova di resistenza meccanica per prese multiple portatili è progettato per valutare la resistenza meccanica di spine riconfezionabili e connettori per veicoli dotati di cavi flessibili. Supporta le procedure di prova meccanica specificate negli standard IEC pertinenti per accessori elettrici e connettori di ricarica per veicoli elettrici.

Durante la prova, il campione viene rilasciato da un'altezza specificata e lasciato cadere su un pavimento in cemento. Impatti ripetuti, combinati con una rotazione del cavo di 45°, tra una caduta e l'altra, aiutano a valutare l'integrità meccanica del campione e la resistenza ai danni nelle condizioni di prova prescritte.

Con due altezze di prova regolabili di 750 mm e 1.000 mm, questo apparecchio supporta diverse configurazioni di prova per i requisiti applicabili IEC 60884-1 e IEC 62196. È adatto per laboratori di sicurezza elettrica, produttori di connettori per veicoli elettrici e strutture di ispezione qualità.

Caratteristiche principali

• Applicazione multi-standard: Progettato per le procedure di prova di resistenza meccanica pertinenti specificate in IEC 60884-1 e IEC 62196.

• Altezza di prova regolabile: Supporta altezze di caduta di 750 mm e 1.000 mm.

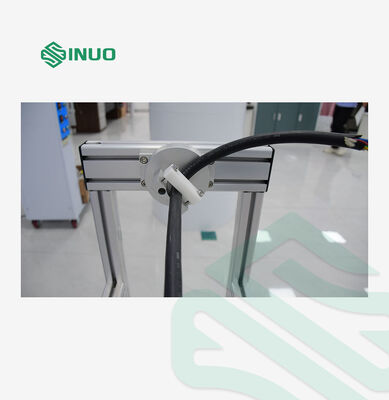

• Orientamento controllato del cavo: Consente una rotazione di 45° del cavo flessibile nel suo punto di fissaggio tra una caduta e l'altra.

• Prova di impatto ripetuto: Supporta una sequenza di otto cadute secondo la procedura di prova applicabile.

• Prova su pavimento in cemento: Consente la valutazione dell'integrità del campione dopo impatti ripetuti.

• Uso in laboratorio e controllo qualità: Adatto per produttori di accessori elettrici, produttori di connettori per veicoli elettrici e laboratori di prova di prodotto.

Principio di prova

Metodo di prova IEC 60884-1

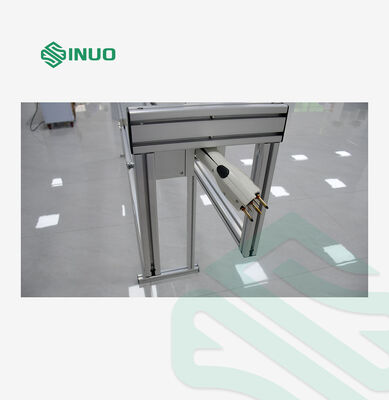

Il campione viene tenuto con il suo cavo flessibile orizzontale, con l'estremità libera fissata a un punto di fissaggio a 750 mm dal pavimento. Il campione viene quindi rilasciato e lasciato cadere su un pavimento in cemento.

La procedura viene ripetuta otto volte. Dopo ogni caduta, il cavo viene ruotato di 45° nel punto di fissaggio. Al termine, il campione viene ispezionato per verificare la presenza di danni, componenti allentati o parti staccate in conformità con i criteri di accettazione applicabili.

Metodo di prova IEC 62196

Il cavo flessibile, insieme a una corda aggiuntiva o un'altra estensione flessibile adatta, se necessario, viene fissato a una parete a 1.000 mm dal pavimento. La lunghezza combinata è di 2,25 m, come specificato nella procedura di prova fornita.

Il campione viene posizionato con il cavo orizzontale e rilasciato per cadere su un pavimento in cemento. La prova viene ripetuta otto volte, con il cavo ruotato di 45° nel suo punto di fissaggio tra una caduta e l'altra.

Il campione viene quindi ispezionato secondo i requisiti applicabili dello standard IEC 62196 pertinente.

Parametri tecnici:

1. L'altezza di caduta: 1000 mm e 750 mm, regolabile.

2. Numero di cadute: 8

3. Dispositivo di rotazione: 45°, può essere ruotato in tutte le direzioni.

4. Dimensioni: L*P*A 2443*360*1132 mm
