Apparecchiatura meccanica portatile multipla della prova di forza delle prese di corrente del veicolo elettrico

Apparecchiatura meccanica della prova di forza degli Incavo-sbocchi portatili multipli del veicolo elettrico IEC62196

Norme & clausole aderite

IEC 62196-1Ed.4CDV: 2020 «spine, incavo - sbocchi ed accoppiatori per le applicazioni industriali e simili e per clausole 26,3 dei veicoli elettrici», fico 19.

IEC60884-1: 2006 «spine ed incavo-sbocchi per la famiglia ed i simili scopi Part1: Clausola 24,9 di requisiti generali» e figura 29.

«Spine GB2099.1-2008 ed incavo-sbocchi per la famiglia ed i simili scopi Part1: Clausola 24,9 di requisiti generali» e figura 29.

Panoramica dell'attrezzatura

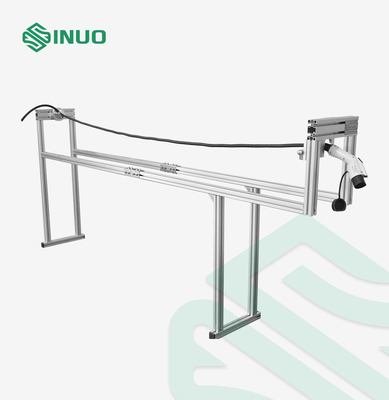

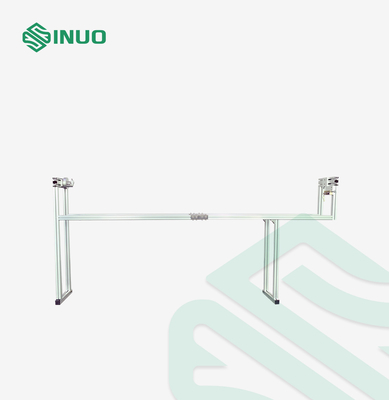

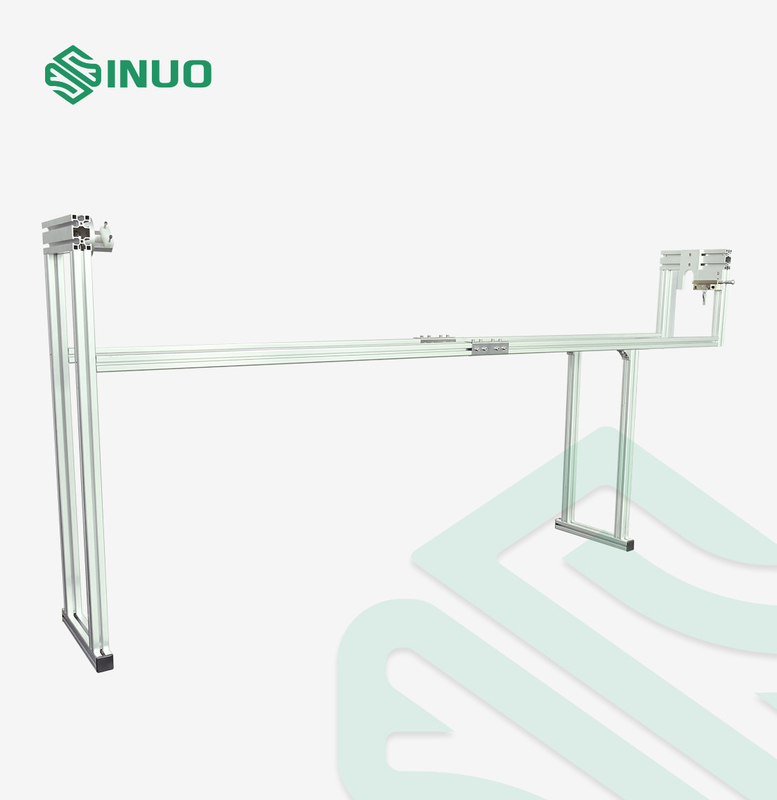

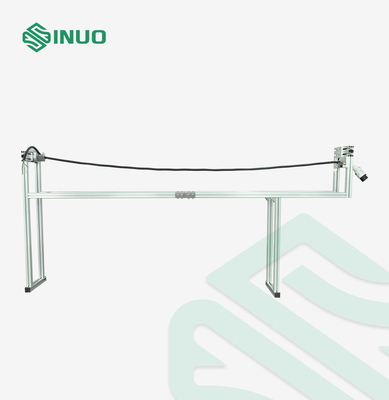

È usato per verificare la forza meccanica delle spine e del connettore rewirable del veicolo che è fornito di cavo flessibile.

Principio della prova: L'estremità libera del cavo e una corda supplementare o gli altri mezzi, ecc. flessibili, allegati al cavo flessibile, sia avendo una lunghezza totale di 2,25 m., è riparata ad una parete ad un'altezza di 1 m. sopra il pavimento.

Il campione è tenuto in modo che il cavo sia orizzontale e quindi sia permesso cadere sopra ad un pavimento di calcestruzzo. Ciò è fatta otto volte; il cavo che è girato ogni volta con 45° alla sua riparazione.

Le spine di Rewirable ed i connettori del veicolo misura con una piccola sezione (circa 200 millimetri) del tipo più leggero di cavo flessibile di più piccola sezione trasversale raccomandata dal produttore.

Il campione è tenuto in modo che il cavo sia orizzontale e quindi sia permesso cadere sopra ad un pavimento di calcestruzzo. Ciò è fatta otto volte; il cavo che è girato ogni volta attraverso il ° 45 alla sua riparazione.
Dopo la prova, i campioni non mostreranno danno nel senso dell'IEC 62196-1Ed.4CDV 2020; in particolare, nessuna parte sarà stato staccata o allentata. I campioni non esporranno le parti probabilmente per diventare in tensione. I campioni manterranno la loro valutazione del IP.
Gli accessori con un grado di protezione IP44 e più su resisteranno alla prova pertinente specificata nella clausola 2020 di IEC 62196-1Ed.4CDV 20.
Gli accessori con le recinzioni di materia termoplastica resisteranno alla prova della clausola 2020 di IEC 62196-1Ed.4CDV 21,4.

Parametri tecnici

Domande & risposte

Q: Che cosa è l'altezza cadente?
: L'altezza cadente è 750mm.

Q: Che cosa sono la dimensione per questo dispositivo?
: La dimensione del dispositivo è circa i pesi 50kg di 2400×850×400 (millimetro) W×D×H.

Dettagli:
