Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di collaudo del connettore di IEC 62196 EV che tagliato l'attrezzatura di prova di capacità

Apparecchiatura di collaudo del connettore di IEC 62196 EV che tagliato l'attrezzatura di prova di capacità

Marchio:	Sinuo
Numero di modello:	SN1005
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC62196

Clausola applicata:

clausola 22, 23,2, 23,3

Stazione di prova:

Il posto fisso, può essere personalizzato

Viaggio lineare:

0-100mm

Frequenza della prova:

0-10 volte/min

Tipo del motore:

Servomotore

Metodo di controllo:

Metodo di controllo

Altre norme:

IEC 60309-1

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

30 insiemi/mese

Evidenziare:

Apparecchiatura di collaudo del connettore di IEC62196 EV

Apparecchiatura di collaudo del connettore di IEC 60309 EV

Attrezzatura di prova tagliata di capacità di IEC 62196

Descrizione del prodotto

Spina e connettore del veicolo elettrico IEC62196 che tagliato l'attrezzatura di prova di capacità

Norme & clausole aderite

Clausole 22, 23,2, 23,3 di IEC 62196-1 Ed.4CDV 2020, fico 15, tabella 8 e tabella 9.

Clausole 22 e 23 di IEC 62196-3 Ed.4CDV 2020.

IEC 60309-1: clausola 2012 20 e clausola 21.

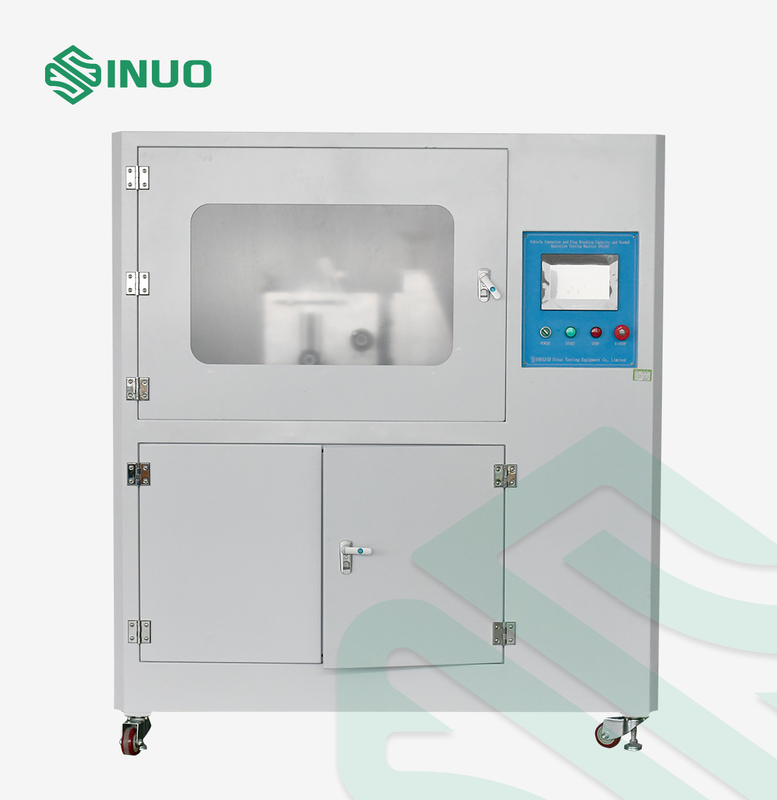

Panoramica dell'attrezzatura

Questa attrezzatura di prova soddisfa le richieste dell'IEC 62196-3: 2020 clausole 22 e 23, IEC62196-1: clausola 2020 22 e clausola 23, IEC60309-1: clausola 2012 20 e clausole 21, ecc.
È usato per verificare se gli accessori elettrici quali le interfacce di carico del veicolo elettrico, le spine industriali, gli incavo-sbocchi e gli accoppiatori possano resistere il meccanico, elettrico ed agli stress termici che si è presentato durante l'operazione normale senza eccessiva usura o altri effetti nocivi.

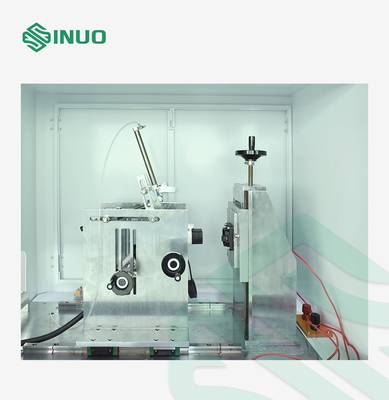

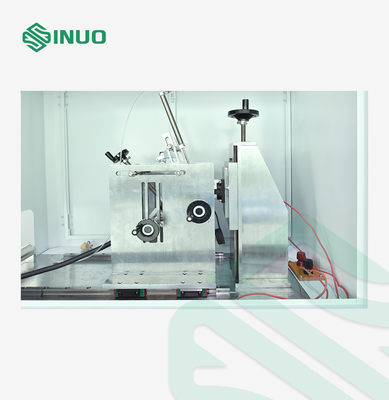

Il servomotore determina il meccanismo per fare i campioni ripetere le azioni di ritiro e di inserzione. Un carico esterno può essere usato per la prova di rottura della capacità. Il tempo di potere, la velocità della prova, il colpo e l'angolo inserita/disinserita possono interamente essere prestabiliti sul touch screen.
L'attrezzatura utilizza il servo comando a motore, il campione per fare la spina lineare e tirare l'azione ripetuta, può essere collegato alla prova avanti/stop del carico. Il tempo, la velocità della prova, il colpo e l'angolo di accensione possono essere prestabiliti tramite il touch screen.

Alimentazione elettrica: AC220V±10%/50-60Hz, umidità di lavoro 30%-90% di temperatura 0-40℃;
Dimensione di aspetto: circa W1000*D750*H1200mm; Peso: circa 180kg

Parametri tecnici

Stazione	Singola posizione, personalizzabile
Modo di controllo elettrico	Controllo integrato intelligente dello SpA, operazione uomo macchina dell'interfaccia di tocco di colore
Modo dell'azionamento	Azionamento del servomotore
Modo della tenuta del campione	La pressione meccanica, 3 morsetti di asse può regolare la posizione del punto di pressione
Viaggio lineare	0-100mm, preregolamento (spina della prova ed incavo della prova che spaziano ≥50mm)
Tempo di conduzione	0-99.9s, preregolamento (il contatto elettrico dovrebbe essere mantenuto non più di 4s, non di meno che 2s)
Tasso di inserzione	0-0.85m/s può essere prestabilito, preregolamento (0.8±0.1m/s)
Numero delle prove	0~999999 volte, preregolamento (ciclo: un colpo di inserzione ed un colpo inserito)
La frequenza della prova	0-10 volte /min, preregolamento (3,75 colpo /min di /min =7.5 del ciclo)

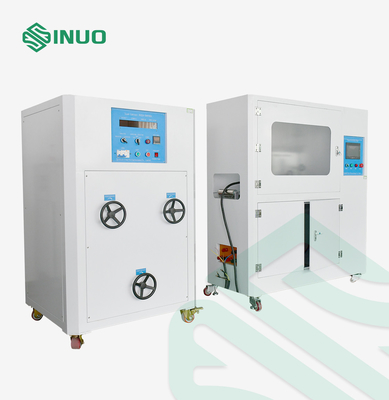

carico	L'esterno, fornisce la tensione, la corrente ed il fattore di potenza standard, gabinetto facoltativo del carico
Gabinetto facoltativo del carico	Nota: Soltanto gabinetto del carico di CA, 0-70A, tensione 0-300V
Indice della prova	Accoppiatore degli apparecchi/interfaccia di carico che rompe la prova di capacità Accoppiatore degli apparecchi/prova normale di carico di durata di funzionamento dell'interfaccia
Funzione di rilevazione	Un allarme del circuito aperto può essere realizzato durante le prove nell'ambito del carico ed i cicli possono essere reale registrato a tempo.
Protezione di sicurezza	Protezione frantumata, protezione di cortocircuito
Alimentazione elettrica	Monofase AC220V±10%, 50/60Hz, 10A
Dimensione dell'attrezzatura & peso	L 1430mm * W 600mm * H1620mm, approssimativamente 180KGS
