Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di segno della prova di abrasione dell'etichetta del veicolo elettrico IEC62196

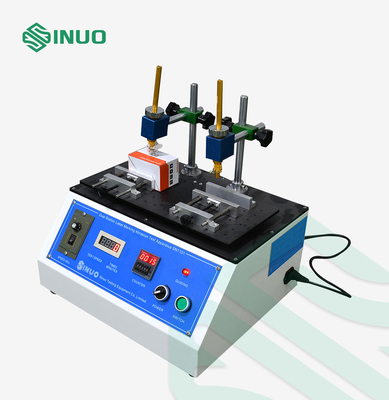

Apparecchiatura di segno della prova di abrasione dell'etichetta del veicolo elettrico IEC62196

Marchio:	Sinuo
Numero di modello:	SN1101
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 insiemi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC62196-1Ed.4CDV

Clausola applicata:

clausola 8,7, figura 8

Stazione di prova:

2 stazioni

Metodo di controllo:

Controllo del bottone

Forza applicata:

5±1N, applicato da un peso

Ciclo di prova:

0-9999 cicli, possono essere prestabiliti

Modo dell'azionamento:

Modo elettrico dell'azionamento

Pistone della prova:

Figura 48 di N-F C 61-314

Imballaggi particolari:

Contenitore di compensato

Capacità di alimentazione:

30 insiemi al mese

Evidenziare:

IEC 62196 Apparecchio di prova dell'abrasione

Descrizione del prodotto

Apparecchiatura di segno della prova di abrasione dell'etichetta del veicolo elettrico IEC62196

Norme & clausole aderite

IEC 62196-1: una clausola 8,7, figura 8. di 2020 Ed.4CDV.

Panoramica dell'attrezzatura

Questa apparecchiatura di segno della prova di abrasione dell'etichetta si conforma alla clausola 8,7, figura 8. di IEC 62196-1Ed.4CDV. È usata per verificare la durevolezza di segno.

La prova è effettuata sfregando la marcatura per 15 s con un pezzo di panno di cotone inzuppareato in acqua ed ancora per 15 s con un pezzo di panno di cotone inzuppareato in n-esano 95% (numero chimico di registrazione di servizio degli estratti, CAS Marina militare, 110-54-3).

La superficie di segno da provare sarà asciugata dopo la prova con acqua.

Lo sfregamento comincerà subito dopo dell'inzuppamento del pezzo di cotone, applicante la forza di compressione di (5 ± 1) N ad un tasso di circa un ciclo al secondo (un ciclo che comprende movimento di andata ed a rovescio sulla lunghezza della marcatura). Per le marcature di 20 millimetri più lunghi, sfregare può essere limitata ad una parte della marcatura, sopra un percorso almeno di una lunghezza di 20 millimetri.

La forza di compressione si applica per mezzo di un pistone della prova che è avvolto con cotone che comprende l'ovatta coperta da un pezzo di garza medica del cotone.

Il pistone della prova avrà le dimensioni specificate nella figura 8 e sarà fatto di un materiale elastico che è inerte contro i liquidi della prova ed ha una durezza della riva-Un 47 di ± 5 (per esempio gomma sintetica).

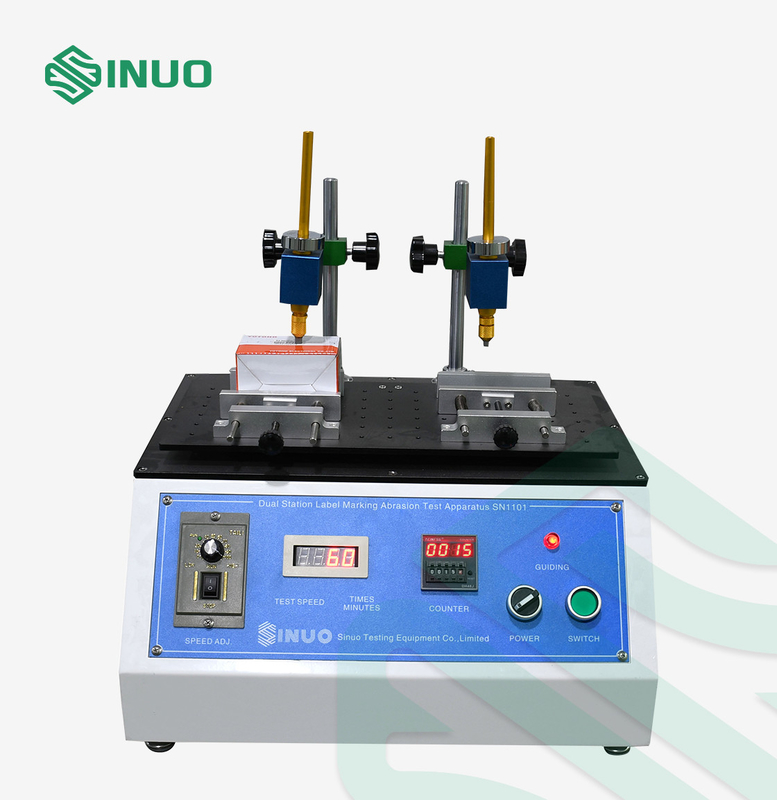

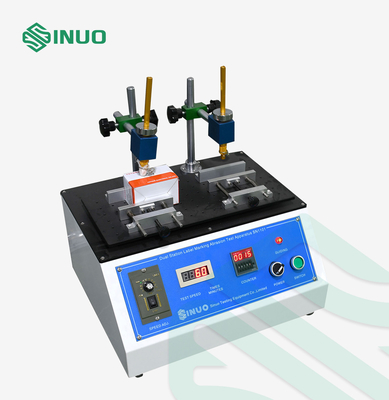

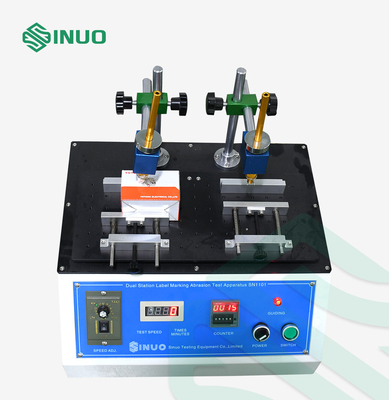

Apparecchiatura di segno della prova di abrasione dell'etichetta del veicolo elettrico IEC62196 0

Parametri tecnici

Stazione di prova	2 stazioni
Metodo di controllo elettrico	Controllo del bottone
Modo dell'azionamento	Elettrico
Campione che preme metodo	La pressione meccanica, premente la posizione di punto è regolabile
Ciclo di prova	0-9999 cicli, possono essere prestabiliti
Velocità della prova	Un cycle/s (un ciclo che comprende movimento di andata ed a rovescio sulla lunghezza della marcatura)
Forza	5±1N, applicato da un peso
Pistone della prova	Figura 48, rayon, riva-Un di N-F C 61-314 riva di durezza un 47± 5
