Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di collaudo congiunta del connettore del dito EV della prova di IEC 62196

Apparecchiatura di collaudo congiunta del connettore del dito EV della prova di IEC 62196

Marchio:	Sinuo
Numero di modello:	SN2210-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-1 Ed.4 CDV 2020

Lunghezza del dito:

80±0.2 millimetro

1 unito:

30±0.2 millimetro

2 uniti:

60±0.2 millimetro

Punta delle dita:

180±0.2 millimetro

Cilindrico:

R2±0.05 millimetro

Imballaggi particolari:

Cartone

Capacità di alimentazione:

30 insiemi/mese

Evidenziare:

IEC62196 ha congiunto l'apparecchiatura di collaudo del connettore di EV

Apparecchiatura di collaudo del connettore di IEC 61032 EV

Dito congiunto della prova di IEC 62196

Descrizione del prodotto

Sonda congiunta della prova di IEC 62196 per la prova del connettore del veicolo elettrico

Norme & clausole aderite

Clausola 2020 di IEC 62196-1Ed.4CDV 10,1.

Panoramica dell'attrezzatura

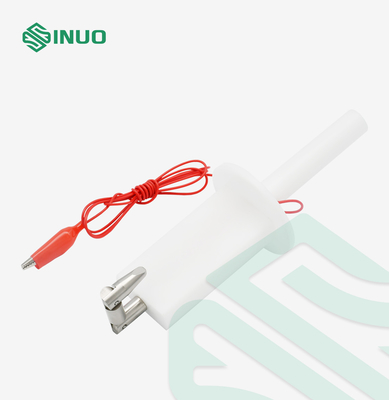

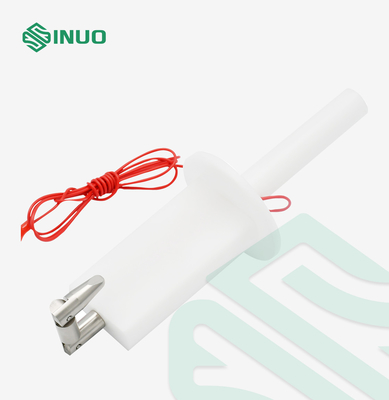

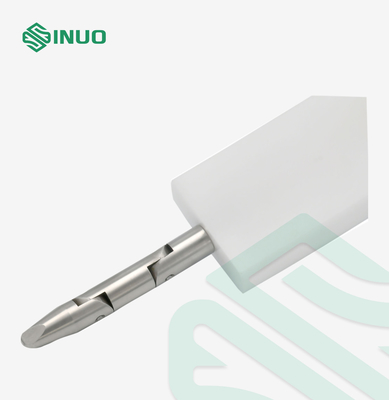

Ciò è un dito della prova di precisione fatto conformemente a molte norme come la clausola 2020 di IEC 62196-1Ed.4CDV 10,1. Questa sonda è intesa per verificare la protezione di base contro accesso alle parti pericolose. Inoltre è usata per verificare la protezione contro accesso con un dito. Questa sonda del dito della prova consiste del dito, del dito, della base e della maniglia isolata che simula le caratteristiche della mano umana. Ha due giunti mobili, che possono essere curvati a 90°.

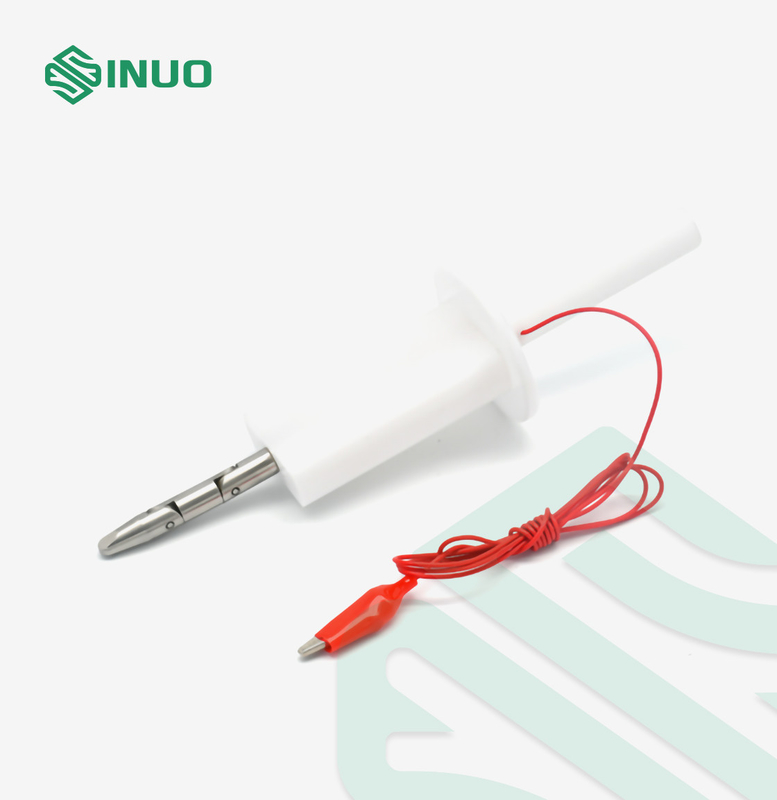

Personalizzabile: può essere usato per il collaudo a scosse anti-elettrico una volta fornito di morsetto a coccodrillo all'estremità della maniglia, o usato per la prova della protezione di recinzione quando foro filettato aperto di M6 all'estremità della maniglia (relativa al dinamometro di spinta e di tirata).

Parametri tecnici

Modello	SN2210-2
Nome	Sonda B della prova
1 unito	30±0.2 millimetro
2 uniti	60±0.2 millimetro
Lunghezza del dito	80±0.2 millimetro
Punta delle dita da confondere	180±0.2 millimetro
Cilindrico	R2±0.05 millimetro
Sferico	R4±0.05 millimetro
Punta delle dita che taglia angolo smussato	un ′^di 37^o 0 -10
Conicità della punta delle dita	un ′ ^di 14 ^o 0 -10
Diametro del dito della prova	Ф12 0 -0,05
Diametro di A-A Section	Ф50 millimetro
Larghezza di A-A Section	20±0.2mm
Diametro del deflettore	Ф75±0.2 millimetro
Spessore del deflettore	5±0.5 millimetro
Norma applicata	IEC 61032, IEC60529-1, ecc.

Dettagli:

Apparecchiatura di collaudo congiunta del connettore del dito EV della prova di IEC 62196 0
