Forza di ritiro del veicolo elettrico IEC62196 e chiudere l'apparecchiatura del test di verifica
Norme & clausole aderite
Clausola 14.1.5, 14.1.6, fig13, fig14 di 62196-1:2020 di IEC.
Clausola 17,2 di 62196-1:2014 di IEC.
Panoramica dell'attrezzatura
Questa attrezzatura di prova si conforma alla clausola 14.1.5, 14.1.6, fig13, fig14 di 62196-1:2020 di IEC. Clausola 17,2 di 62196-1:2014 di IEC. È usata per controllare la forza massima richiesta quando la spina della prova è ritirata dal connettore del veicolo o dello incavo-sbocco e la forza minima è richiesta quando il perno ad un solo stadio è estratto dell'incavo. Inoltre è usato per verificare che la progettazione dei tubi di contatto possa assicurare la continuità adeguata del contatto prima e dopo una serie di operazioni che corrispondono alla loro vita operativa.
Parametri tecnici
Una forza massima di ritiro
La forza massima di ritiro dello incavo-sbocco soddisfarà le richieste della tabella 1.
Applichi la forza massima di ritiro specificata nella norma (la forza totale del peso principale, il peso supplementare, il gancio (dispositivo di serraggio) alla spina della prova, quando il peso supplementare è caduto da un'altezza di 50mm, la spina dovrebbe uscire dall'incavo.
L'utente dovrebbe selezionare un peso appropriato per la prova secondo la seguente tavola:
|
Tipo del campione (CA A) |
Ritiro N |
Peso principale N |
Peso supplementare N |
| 6-40 | 165 | 148,5 | 16,5 |
| 41-80 | 300 | 270 | 30 |
| 81-150 | 440 | 396 | 44 |
| 151-250 | 660 | 396+148.5+49.5 | 66 |
|
Tipo del campione (CC A) |
|||
| C'è ne | 750 | 396+148.5+49.5+15 | 75 |
| Clausola A 17,2 | |||
| <59> | 150 | 135 | 15 |
| 60-99 | 275 | 247,5 | 27,5 |
| 100-125 | 400 | 270+90 | 40 |
| Nota: Il peso principale già contiene il peso della spina e del gancio della prova | |||
Forza minima di ritiro di B
Inserisca il calibro con la forza minima di ritiro specificata nella norma (cioè il perno della prova (singolo perno) che soddisfa le richieste di questa norma, la massa totale del perno dovrebbe essere uguale al valore specificato nella tavola) in ogni singolo incavo nello incavo-sbocco. Il calibro non deve essere rimosso dall'incavo in 30 secondi.
|
Diametro nominale del perno millimetro |
Diametro del calibro millimetro +0 -0,01 |
Forza totale minima N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6,80 | 5 |
| 8 | 7,80 | 10 |
| 10 | 9,80 | 15 |
| 12 | 11,80 | 20 |
| Nota: La forza minima di ritiro già comprende il peso del calibro | ||
Caratteristiche della struttura di C

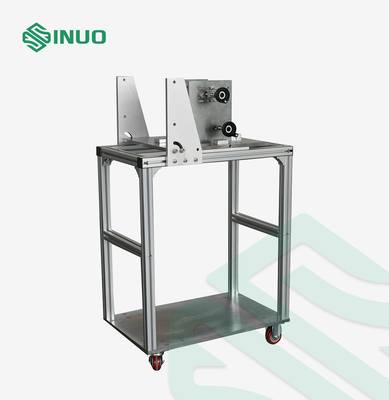

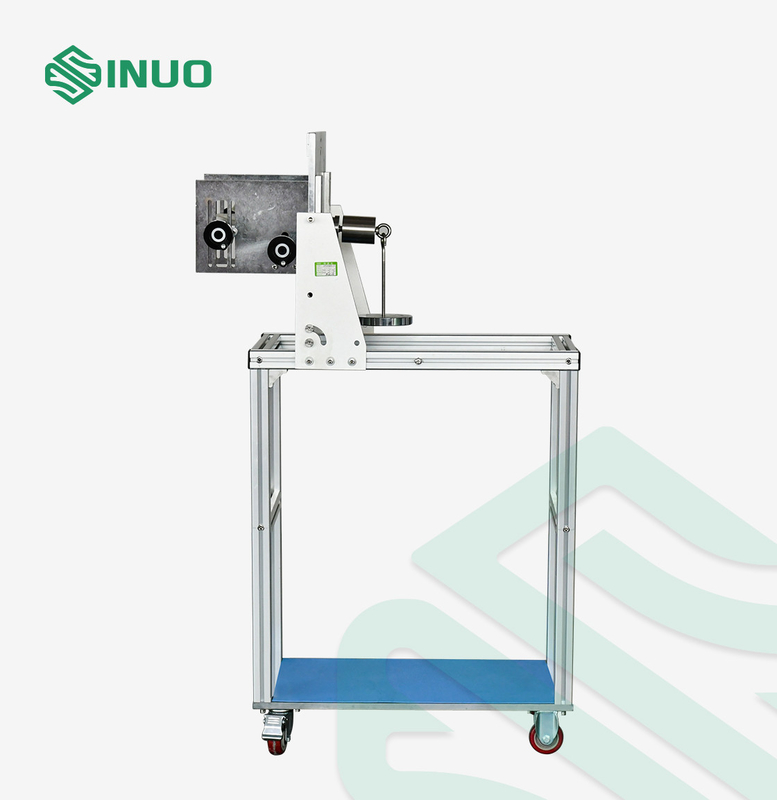

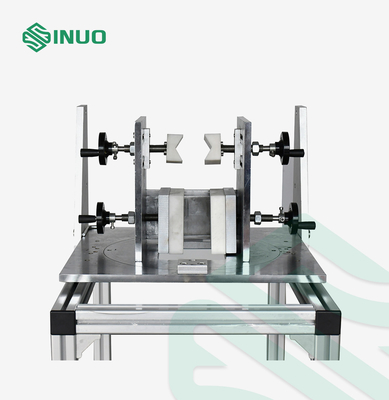

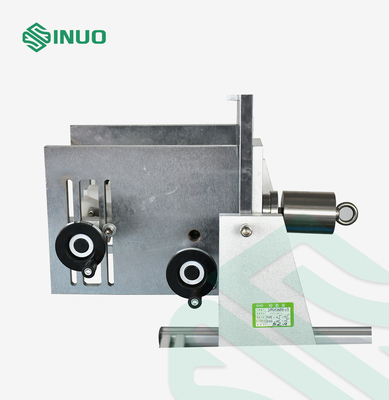

Questo dispositivo pricipalmente è composto di dispositivo dell'installazione, di dispositivo di serraggio, di peso principale, di peso supplementare e di spina della prova. Sulla base di esperienza, il morsetto di tirata è cambiato ad un contrappeso, il gancio del peso direttamente è collegato alla spina della prova ed il dispositivo per la tenuta del campione è configurato. La forma specifica è indicata nella figura 1.
Spina della prova di D
La spina della prova, secondo i capitolati d'appalto pertinenti, avrà contatti macinati finemente di acciaio temperato, avendo una rugosità di superficie che non supera il µm 0,8 sopra la loro lunghezza attiva e spaziato alle distanze nominali, con una tolleranza di ±0,05 millimetro.
La dimensione dei contatti della spina o la distanza fra le superfici di contatto per altri tipi di contatti della spina sarà conforme alle dimensioni minime arrese i capitolati d'appalto pertinenti, con una tolleranza di +0,010mm
Le spine della prova non sono incluse in questa apparecchiatura della prova, prego utilizzano quelle spine della prova che il cliente già ha ordinato esclusivamente come seguire:
| No: | Norma | Figura no: | Nome | QTY |
| 1 | IEC del © di IEC62196-2/Ed.3/CDV (E) | Strato 1 del CAPITOLATO D'APPALTO 2-I | Test-plug1: 32A, ENTRATA del VEICOLO di CA di 250 V | 1 |
| 2 | IEC del © di IEC62196-2/Ed.3/CDV (E) | Strato 1 del CAPITOLATO D'APPALTO 2-Ilb | Test-plug1: 63 A, A TRIFASE O 70 DI 480 V, UNA MONOFASE DI 250 V | 1 |
| 3 | IEC del © di IEC62196-2/Ed.3/CDV (E) | Strato 1 del CAPITOLATO D'APPALTO 2-Ild | Prova-VEICOLO INLET2: 63 A, A TRIFASE O 70 DI 480 V, UNA MONOFASE DI 250 V | 1 |
| 4 | IEC del © di IEC62196-2/Ed.3/CDV (E) | Strato 1 del CAPITOLATO D'APPALTO 2-Ilf | Prova-VEICOLO INLET3: 63 A, A TRIFASE O 70 DI 480 V, UNA MONOFASE DI 250 V | 1 |
| 5 | IEC del © di IEC62196-2/Ed.3/CDV (E) | Strato 1 del CAPITOLATO D'APPALTO 2-Illa | Prova-spina 4: 16 A, una SPINA MONOFASE di 250 V CON 1 CONTATTO PILOTA | 1 |
| 6 | IEC del © di IEC62196-2/Ed.3/CDV (E) | Strato 1 del CAPITOLATO D'APPALTO 2-Illb | Prova-spina 6: 32 A, una SPINA MONOFASE di 250 V CON 2 CONTATTI PILOTA | 1 |
| 7 | IEC del © di IEC62196-2/Ed.3/CDV (E) | Strato 1 del CAPITOLATO D'APPALTO 2-Illc | Prova-spina 8: 63 A, una SPINA TRIFASE di 480 V CON 2 CONTATTI PILOTA | 1 |
| 8 | IEC del © di IEC62196-3/Ed.2/CDV (E) | CAPITOLATO D'APPALTO 3-Ib Strato 1 |
CONNETTORE 10 del VEICOLO della prova | 1 |
| 9 | IEC del © di IEC62196-3/Ed.2/CDV (E) | CAPITOLATI D'APPALTO BB DI CONFIGURAZIONE ACCOPPIATORE 250 DEL VEICOLO UNA CC DI 900 V Strato 1 del CAPITOLATO D'APPALTO 3-Iia |
CONNETTORE 11 del VEICOLO della prova | 1 |
| 10 | IEC del © di IEC62196-3/Ed.2/CDV (E) | Strato 2 del CAPITOLATO D'APPALTO 3-IIIa | ENTRATA 12 del VEICOLO della prova | 1 |
| 11 | IEC del © di IEC62196-3/Ed.2/CDV (E) | VEICOLO INLETMODES 2, 3 E 4 strato 2 del CAPITOLATO D'APPALTO 3-Iva | ENTRATA 13 del VEICOLO della prova | 1 |
| 12 | IEC del © di IEC62196-3/Ed.2/CDV (E) | L'ENTRATA del VEICOLO del CAPITOLATO D'APPALTO 3-Ivb TUTTI I MODI riveste 1 | ENTRATA 14 del VEICOLO della prova | 1 |
Perni della prova di E
I perni della prova non sono inclusi in questa apparecchiatura della prova, prego utilizzano quei perni della prova che il cliente già ha ordinato esclusivamente come seguire:
|
Diametro nominale del perno millimetro |
Diametro del calibro millimetro +0 -0,01 |
Forza totale minima N |
| 5 | 4,80 | 2,5 |
| 6 | 5,80 | 5 |
| 7 | 6,80 | 5 |
| 8 | 7,80 | 10 |
| 10 | 9,80 | 15 |
| 12 | 11,80 | 20 |
| Nota: La forza minima di ritiro già comprende il peso del calibro | ||
