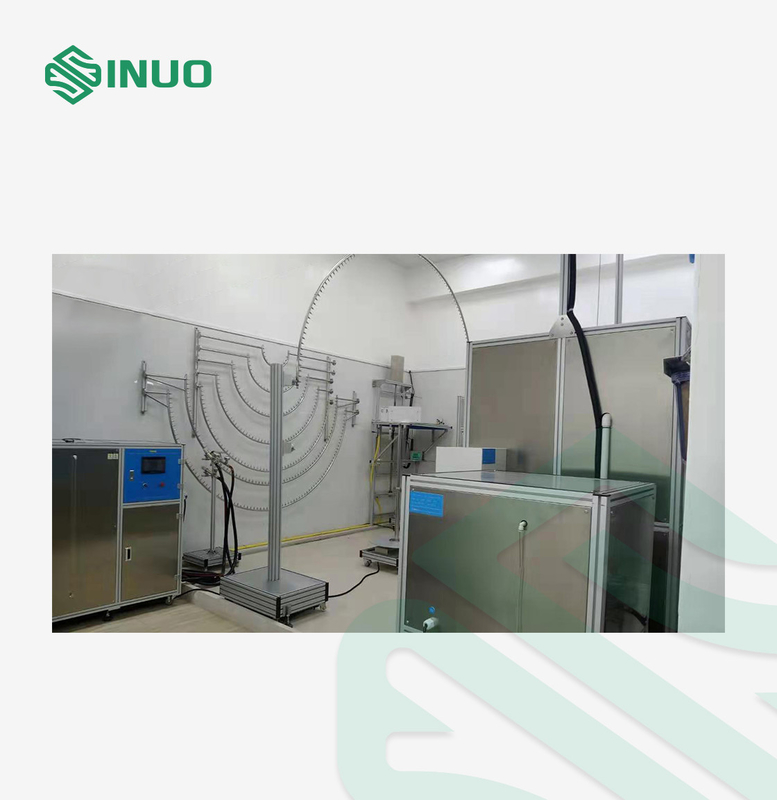

Il veicolo elettrico ha integrato l'apparecchiatura di collaudo impermeabile del connettore del sistema di prova IPX1-8 EV

Apparecchiatura verticale della prova del gocciolamento della pioggia

Panoramica:

Questo dispositivo della prova è di verificare la protezione contro le gocce di acqua verticalmente di caduta. È progettato e fabbricato conformemente al requisito standard di IEC60529 IPX1 e IPX2.

1. L'aumento e la caduta della scatola del gocciolamento è controllato dal motore.

2. Filtro fine da acciaio inossidabile per filtrazione della sporcizia.

3. Aria compressa Adopts per soffiare l'acqua dell'ago, per impedire le sostanze reattive dell'acqua ed ago di blocco atmosferico.

4. Ugello medico generale dell'ago di acciaio inossidabile, facile comprare, non facile arrugginire.

5. L'ugello dell'ago ed il sedile dell'ugello dell'ago facendo uso del collegamento della conicità, possono essere sostituiti facilmente senza lo strumento, singolo danneggiamento dell'ugello dell'ago possono essere sostituiti facilmente rapidamente.

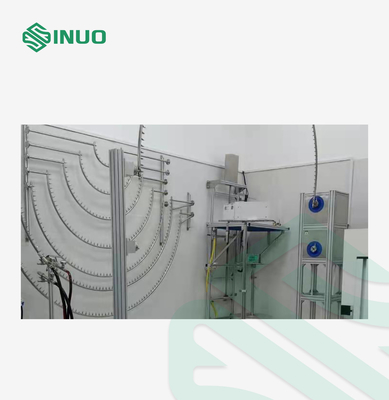

Il tester d'oscillazione del tubo è progettato e fabbricato conformemente al requisito standard di IEC60529 IPX3 e IPX4.

La parte d'oscillazione del tubo di questo dispositivo è controllata dal meccanismo del motore e di manovella-collegamento della regolabile-velocità. Questo dispositivo sta ricambiando l'oscillazione dal posto di ±60°to altro di ±175°with la velocità richiesta dalla norma tramite la macchina che regola l'angolo.

L'adeguamento di angolo è accurato. La struttura è stabile e durevole. Coopera con la piattaforma girevole attraverso cui la rotazione di 90°can essere raggiunto.

Parametro tecnico:

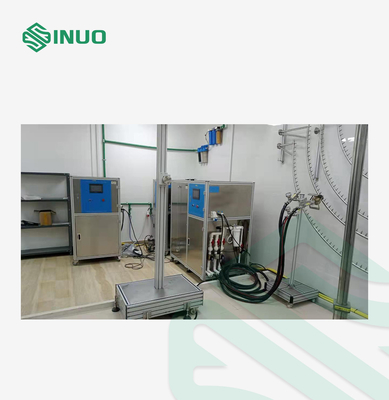

1. Il sistema di controllo astuto del rifornimento idrico ed è applicabile a:

() un rifornimento idrico per la prova impermeabile IPX1~IPX6

(b) prova di immersione dell'acqua di IPX7

(c) stoccaggio dell'acqua per la prova di impermeabilità IPX8

(d) controllo automatico per l'intera attrezzatura impermeabile

2. Metodo del rifornimento idrico: rifornimento idrico di temperatura costante, rifornimento idrico di flusso costante, rifornimento idrico costante di pressione

3. Processo del controllo dell'alimentazione dell'acqua: Dopo che l'utente ha prestabilito il valore di temperatura dell'acqua, il valore dello scorrimento dell'acqua ed il valore di pressione di acqua sul touch screen, il sistema del controllo della temperatura, metri elettronici o monitor in tempo reale digitale del manometro i valori correnti, legga i valori nello SpA con la conversione di dati, poi per regolare automaticamente la velocità di rotazione della pompa tramite il convertitore di frequenza.

4. Controllo di tempreture dell'acqua: Il sistema di PID automaticamente controlla ed individua il tempreture dell'acqua, gamma: temperatura ambiente ~ 65℃ (±3℃).

5. C'è grande flusso e piccolo rifornimento idrico di modi di flusso due.

6. Grande rifornimento idrico di flusso:

(a) è applicabile alla forti prova dello spruzzo d'acqua IPX5~IPX6 e getto di acqua di IPX8

(b) gamma di flusso: 10~100L/min

(c) accuratezza di flusso: ±0.5L/min

(d) flussometro: flussometro della turbina

(e) pompa idraulica: pompa centrifuga di acciaio inossidabile

7. Piccolo rifornimento idrico di flusso:

(a) è applicabile alla prova impermeabile IPX1~IPX4

(b) gamma di flusso: 1~10L/min

(c) accuratezza di flusso: ±0.5L/min

Flussometro: flussometro della turbina

(d) pompa idraulica: pompa centrifuga di acciaio inossidabile

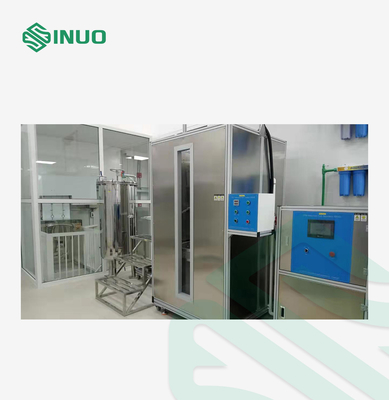

8. Serbatoio dell'acqua:

(a) è applicabile innaffiare lo stoccaggio di forte prova dello spruzzo d'acqua IPX5~IPX6, il getto di acqua di IPX8, l'immersione IPX7

(b) finestra di osservazione: finestra del vetro temperato

(c) calibro di profondità: acciaio inossidabile

(d) controllo livellato liquido: commutatore di galleggiante + tubo di straripamento

9. Sostegno automatico dell'ascensore di immersione IPX7

10. Controllo di IPX8

() un campo di pressione: 0~0.6Mpa

(b) gamma di tempo: 0~999999s

11. Governo di controllo:

() una rilevazione di flusso: risposte del segnale di flusso attraverso il flussometro elettronico

(b) regolazione di flusso: metta sul touch screen

(c) rilevazione di temperatura: PID

(d) regolatore: SpA di Mitsubishi

(e) interfaccia amichevole: A 7 pollici, touch screen di colore

(f) funzione di controllo: rifornimento idrico di temperatura costante, rifornimento idrico di flusso costante, rifornimento idrico costante di pressione e controllo di tempo della prova.

(g) funzione di protezione: protezione di perdita, protezione di sovraccarico, protezione di cortocircuito

12. Filtro: coperture di acciaio inossidabile, il centro del filtro fine

13. Materiale del corpo: lega di alluminio industriale

14. Dimensione esterna: 1400mmX750mmX1600mm

Panoramica:

L'ugello spruzzatore è progettato e fabbricato conformemente a IEC60529 IPX8.

Parametri tecnici:

1 contenitore a pressione: carro armato di acciaio inossidabile.

gamma di adeguamento di 2 pressioni: 0 ~ 5bar (può essere personalizzato).

un sistema di 3 pressioni: pompa di acciaio inossidabile + convertitore di frequenza.

accuratezza del manometro 4: 0,25 gradi, gamma: 6bar.

un tempo di 5 prove: 0-99min.

pressione di limite massimo 6: 5bar.

una protezione di 7 pressioni: protezione del pressostato.

8 si collegano all'attrezzatura di rifornimento idrico tramite il 3/4 di collegamento ad alta pressione del tubo flessibile del filo di acciaio

Piattaforma girevole

Panoramica:

La fase girante ribaltabile è l'accessorio necessario per la prova IPX1~IPX6.

Parametro tecnico

Dettagli:
