IEC 62196 dell'ingresso dell'acqua della camera di prova dello spruzzo d'acqua del veicolo elettrico Ipx9k di EV

1. La camera di prova consiste della sala di collaudo, del serbatoio dell'acqua, della parte di controllo, dell'area di transito d'asciugamento del prodotto e del sistema del getto.

2. Dimensione interna della camera: L 1000MM * W 1000MM*H 1000MM.

3. Dimensione esterna della camera: L 1500MM * W1200MM * H 1950MM.

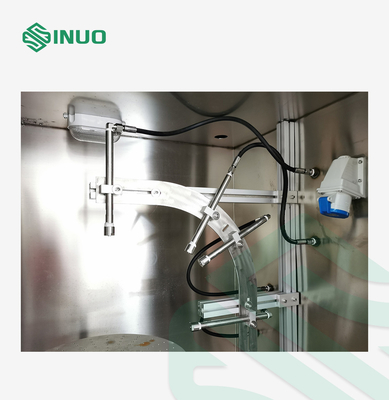

4. Sistema del getto: Composto dalla pompa idraulica ad alta temperatura ad alta pressione, metro ad alta temperatura ad alta pressione di pressione di acqua, elettrovalvola a solenoide ad alta temperatura ad alta pressione, tubo idraulico ad alta temperatura ad alta pressione.

5. Diametro del tubo: 3/4".

6. Ugello a getto: 4 pc.

7. Temperatura del getto dell'acqua calda: Protezione di straripamento dell'acqua di RT~80°C±5°C. (regolabile, migliorato temperatura e)

8. Pressione di acqua del getto: 80 ~ 100bar (8000 ~ 10000Kpa, 81.5-101.9kg/c㎡)

9. Flusso del getto di acqua: 15±1 l/min (14-16L/min)

10. Distanza del getto: 100-200mm e può essere distanza regolabile dell'ugello dal manuale

11. Angolo del getto di acqua: 0 °, 30 il °, 60 il °, il ° 90 (l'angolo difficile può essere regolabile dal manuale), in base ad una linea orizzontale, distribuiscono il foro dell'ugello a ±0° antiorario ±30° ±60° ±90° con la valvola sull'ugello, possono mettere programmabile per scaturire a loro volta.

12. Tempo della prova: ogni getto di acqua di angolo 30 secondi secondo i requisiti standard, ma il nostro sistema può raggiungere 0~90s pre--settable e regolabile.

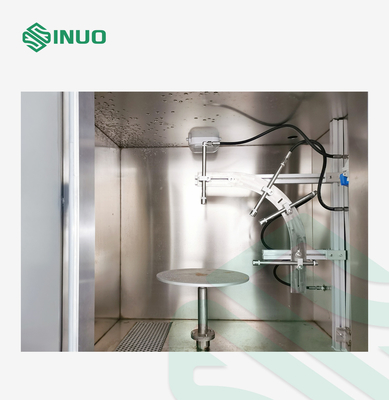

13. Piattaforma girevole: Il prodotto deve essere disposto su una piattaforma girevole, portata: ≤30Kgs.

14. Velocità della piattaforma girevole: 5-17r/min (motore determina la rotazione della turbina, la velocità lente di controllo e regola alla velocità appropriata dal convertitore di frequenza)

15. Diametro della piattaforma girevole: Φ500mm

16. Controllo di tempo di esecuzione: 1min ~ 9999min (pre--settable e regolabile).

17. Sistema di circolazione dell'acqua per assicurare l'uso di riciclaggio dell'acqua.

18. Superficie del getto di acqua: Parte anteriore del prodotto.

19. Manometro del getto: può visualizzare la pressione di acqua.

20. Sistema di controllo: Sistema di controllo indipendente del touch screen di ricerca e sviluppo.

21. Usi il vetro temperato come parete impermeabile della camera esterna ed il quadrato di acciaio inossidabile come il sostegno.

22. La porta della camera: la rappresentazione del grande schermo ha temperato la porta di vetro, osservando la condizione di prova ed il tempo e fornito di tergicristallo.
