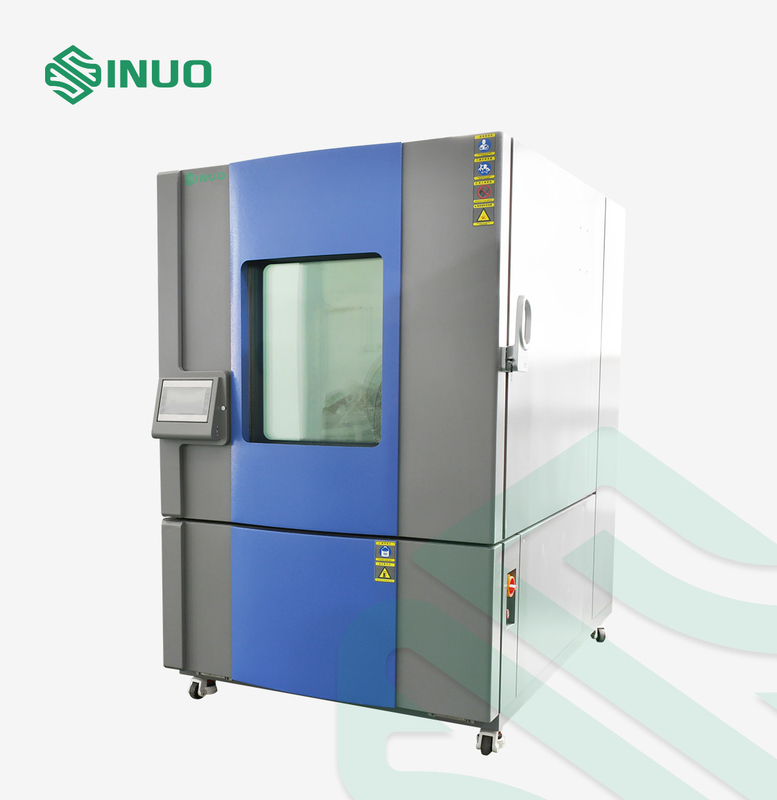

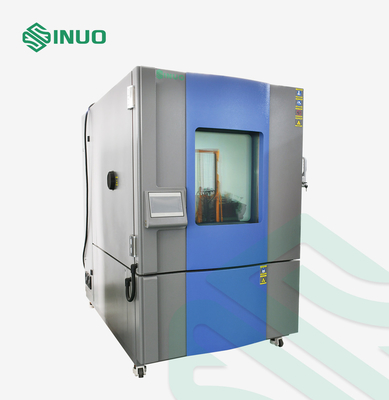

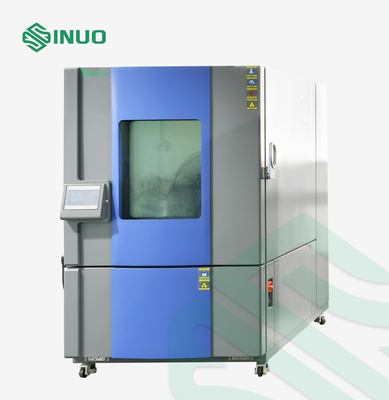

IEC62196 veicolo elettrico Constant Temperature e camera di umidità

IEC62196 veicolo elettrico Constant Temperature e camera di umidità

Norme & clausole aderite

Clausola 2020 di IEC 62196-1Ed.4CDV 20,3, 29,2, 35,3, 37,1.

IEC60068-2-1: 2007 «Prova-parti ambientali 2-1: Prova-prova A: Freddo, IDT»

IEC60068-2-2: 2007 «Prova-parti ambientali 2-1: Le prove verificano il calore B-asciutto, IDT»

IEC60068-2-78: 2012 «Prova-parti ambientali 2-78: Carrozza della Prova-prova: Calore umido, stato di stabilità, IDT»

IEC60068-2-30: 2005 «Prova-parti ambientali 2-30: Db della Prova-prova: Calore umido, ciclico (ciclo 12h+12h), IDT»

Parametri tecnici

Alimentazione elettrica	Tre fasi: CA 380V± 10%, 50Hz
Controllo & operazione	Sistema di controllo intelligente del touch screen e dello SpA
Dimensione della camera	Dimensione interna	Dimensione esterna
	1000*1000*1000 millimetro	1470*1400*2100 millimetro
Gamma di temperature	-40 °C ~+150°C
Gamma di umidità	20%~98%RH
Risoluzione di temperatura	0.1℃
Fluttuazione di temperatura	±0.5℃
Uniformità di temperatura	±2℃
Deviazione di umidità	±3%RH
Tasso di riscaldamento	≧2-3°C/min (carico, non lineari non)
Tasso di raffreddamento	≧0.7-1°C/min (carico, non lineari non)
Schema della gamma di umidità e di temperatura
Composizione nel sistema principale

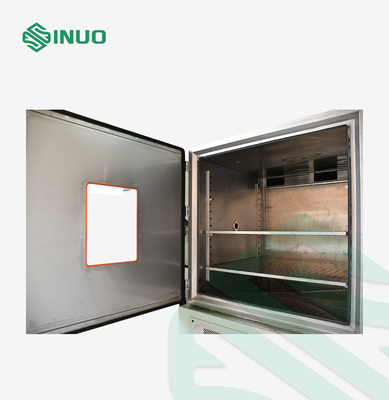

Corpo della camera	La camera interna è fatta dei piatti di acciaio inossidabile di SUS304#, forma arrotondata, liscio e facile per pulito
	La scatola esterna è fatta del piatto d'acciaio di alta qualità con la spruzzatura elettrostatica di colore
	Materiale di isolamento: schiuma di poliuretano
	Finestra di osservazione: vetro temperato protetto contro le esplosioni di doppio strato
	Scaffale: Fatto di 304 scaffali inossidabili e staccabili
Sistema di riscaldamento	Metodo di riscaldamento: riscaldamento elettrico
	Adottando l'ultima nuova struttura di riscaldamento ceramica, il materiale ceramico è resistente a temperatura elevata e con buon isolamento, non causerà il fenomeno di cortocircuito di perdita. Il mezzo è collegato con cavo di riscaldamento importato tedesco, il diametro di cavo è la resistenza spessa e ad alta temperatura e la resistenza bruciante asciutta. Il tubo di vetro di quarzo è inserito in mezzo al cavo di riscaldamento, per impedire l'errore di cortocircuito dovuto cavo di riscaldamento che contatta la camera del metallo.
	Riciclaggio termico: la presa d'aria a circolazione forzata per assicurare il trasferimento di calore del radiatore, per impedire la temperatura locale è troppo alta e per assicurare la temperatura richiesta nella camera di lavoro.
Sistema di umidificazione	Metodo di umidificazione: adotta la struttura esterna dell'umidificazione, trasferimenti attraverso la presa d'aria. Il vantaggio è che la velocità è stabile e l'influenza sulla temperatura della scatola interna è piccola, di modo che l'aumento di temperatura è stabile e l'effetto dell'umidificazione è ideale.
	Tubo di umidificazione: La progettazione a forma di U più la linea a temperatura eccessiva del foro, di riscaldamento della sonda ed il sistema di riscaldamento adotta lo stesso materiale importato di marca, con la funzione anti-asciutta per assicurare il tempo di impiego lungo e la durevolezza duratura del tubo dell'umidificazione.
	Umidificazione ed idratazione: C'è un tipo l'acqua del cassetto che aggiunge la scatola. Il livello dell'acqua può essere osservato visivamente attraverso la scala di visualizzazione livellata liquida sul serbatoio di acqua di circolazione. Il livello dell'acqua è controllato automaticamente. Con l'allarme della mancanza di acqua.
Sistema di raffreddamento	Metodo di refrigerazione: raffreddamento raffreddato ad aria facendo uso dello scambiatore di compressore-calore
	Compressore: Tecumseh, marca francese
	Circolazione dell'aria fredda: la presa d'aria a circolazione forzata assicura il ritorno dell'aria e la dotazione d'aria regolari, assicurando l'uniformità della temperatura nella camera di lavoro.
Sistema di controllo	Touch screen: OYO1000
	Controllo della temperatura: Autoregolazione di PID, facendo uso di classe un sensore di resistenza del platino PT100
	Funzione: prova di valore fisso e prova di programma Prova di valore fisso: Quando l'ambiente di test richiede soltanto una singole temperatura ed umidità, selezioni questo modo per fissare il tempo richiesto della temperatura, di umidità e di esercizio. Prova di programma: Quando l'ambiente di test richiede le temperature e l'umidità multiple, selezioni questo modo per fissare il tempo della temperatura, di umidità e di esercizio di ogni programma. L'operatore può fissare il programma che esegue le sequenze e può installare a 100 gruppi di programmi.
Archiviazione di dati	Con la temperatura e l'interfaccia della curva di umidità, i cambiamenti ed i processi di dati possono essere registrati, con l'interfaccia standard R232 o l'interfaccia di comunicazione di disco di U, i dati può essere scaricata.
Protezione di sicurezza	Funzione di memoria spenta, protezione di sequenza di fase, protezione di perdita, protezione a temperatura eccessiva, protezione di sovraccarico del compressore, allarme della mancanza di acqua, protezione anormale.

Panoramica dell'attrezzatura

Questa camera di prova è utilizzata per le prove del freddo, del calore, di umidità e di siccità delle materie prime e dei dispositivi quali elettronica, gli elettricisti, gli apparecchi elettrici, la plastica, ecc. Lo scopo è di confermare l'affidabilità di prodotti di stoccaggio e di trasporto nell'ambito del calore di bassa temperatura e di livello e dell'umidità alternanti, un'attrezzatura di prova necessaria che è richiesta da molte norme.

Struttura:

Questa macchina adotta una struttura chiusa della camera con le seguenti caratteristiche:

A. Ha una temperatura e una gamma estremamente ampie di controllo di umidità per soddisfare le varie esigenze degli utenti.

B. Adotta un modo equilibrato unico di adeguamento della temperatura e di controllo di umidità per regolare l'ambiente ideale di umidità e della temperatura. La capacità dell'umidificazione e del riscaldamento è stabile ed equilibrata ed il controllo di umidità e della temperatura è di alta precisione e la alto-stabilità.

Selezione di C. Automatic del circuito di refrigerazione: Il dispositivo di controllo automatico ha l'abilità automaticamente di avviare il circuito corrente della refrigerazione secondo il valore stabilito della temperatura, può iniziare il raffreddamento direttamente nell'ambito dello stato ad alta temperatura.

La refrigerazione adotta l'unità di condensazione raffreddata ad aria con il compressore completamente incluso (importato).

D. La porta è fornita di una finestra di osservazione, che è conveniente per l'osservazione dello stato della prova del campione.

Domande & risposte

Q: La che temperatura può questo dispositivo raggiungere?
: L'attrezzatura può raggiungere - 40 ~ ℃ 150.

Q: Che cosa sono le opzioni di dimensione per questo dispositivo?
: La dimensione dell'attrezzatura può essere personalizzata secondo i vostri requisiti.

Q: Fa l'attrezzatura hanno molta fluttuazione della temperatura?
: I nostri requisiti tecnici di fluttuazione della temperatura è ±0.5℃, assicurare l'accuratezza della prova.
