Sistema di prova di aumento di temperatura delle spine dell'apparecchiatura di collaudo del connettore di IEC62196 EV

Sistema di prova di aumento di temperatura dei connettori e delle spine del veicolo elettrico IEC62196

Norme & clausole aderite

Clausola 2020 di IEC 62196-1 Ed.4CDV 24.

Clausola 2020 di IEC 62196-3 Ed.4CDV 24.

IEC 60309-1: clausola 2012 22.

…

Parametri tecnici

Panoramica dell'attrezzatura

L'attrezzatura di prova è utilizzata per verificare che gli accessori così siano costruiti che l'aumento di temperatura nell'uso normale non è eccessivo.

È usato per controllare l'aumento di temperatura delle spine, degli incavo-sbocchi e dei connettori del veicolo dopo avere passato la corrente nominale, le condizioni di riscaldamento sulla superficie degli accessori elettrici quando la corrente del carico è collegata e se l'aumento di temperatura dei terminali soddisfa le richieste della norma.

Fornisce una bassa tensione al campione e poi l'aumento di temperatura è raccolto durante un determinato periodo, che è paragonato ai requisiti standard.

Composizione nel sistema:

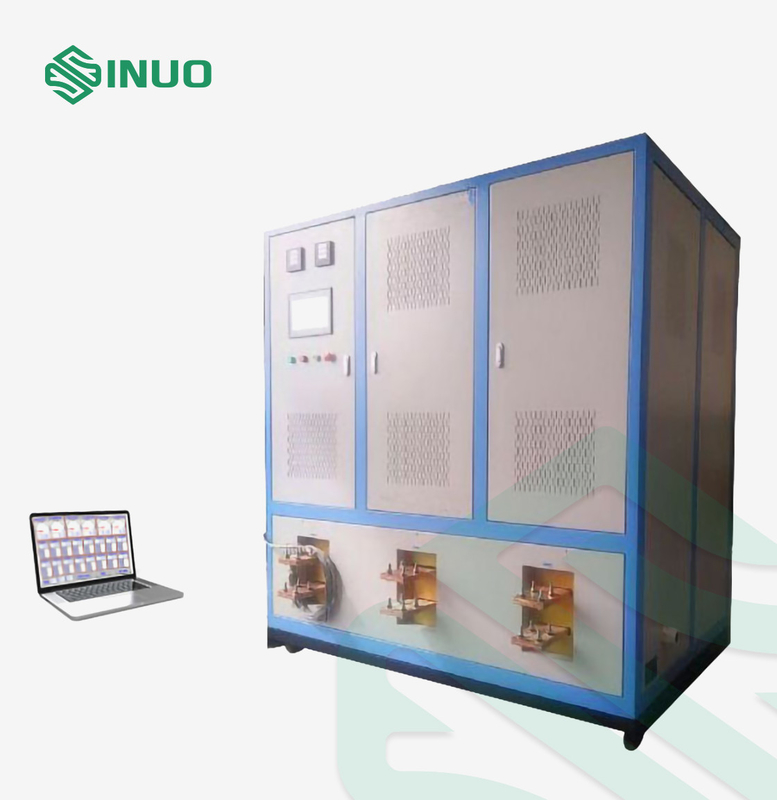

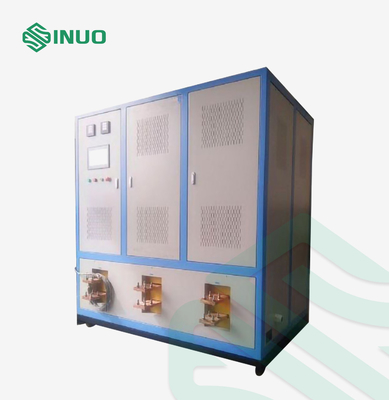

una corrente monofase di 12 modi ha trasformato una macchina (cioè tutti gli strumenti elettrici sono in un chasis), ciascuno 3 modi monofasi costituisce un'alimentazione elettrica trifase (alimentata tramite un'alimentazione elettrica trifase, l'attrezzatura completa stella-è collegata). È composta di regolatore di tensione elettrico, di trasmettitore corrente, di regolatore programmabile dello SpA, di sensore corrente, di interfaccia di tocco e di telaio smontabile. Specificamente: L'alimentazione elettrica corrente costante di CA, che può produrre stabile la prova corrente, elimina l'influenza della corrente della prova dovuto le fluttuazioni di tensione di alimentazione elettrica, cavi di collegamento o barre di rame ed il valore della resistenza del prodotto della prova e migliorare l'accuratezza dei risultati dei test. L'alimentazione elettrica ha alta efficienza con poche perdite e, l'operazione facile ed ha funzioni di rilevazione e del controllo completo.

Caratteristiche del sistema:

1. Con lo schermo LCD di tocco di vero colore, la regolazione corrente e controllare possono essere completati sul touch screen, con l'interfaccia inglese completa, mettente è semplici e l'operazione è conveniente.

2. Con un'interfaccia amichevole di interazione di uomo-macchina, svolge le funzioni abbondanti di diagnosi e dell'allarme. L'unità di controllo principale seleziona un regolatore programmabile (SpA), che può regolare automaticamente le correnti multiple del carico allo stesso tempo per raggiungere il monitoraggio completo ed il controllo a circuito chiuso ed il grado di automazione è alto.

3. Software di controllo intelligente di programma, alta affidabilità, forte abilità anti-interferenza, con controllo logico, controllo di moto, controllo dei processi a circuito chiuso, elaborazione dei dati, rete di comunicazione ed altre funzioni, raccolta di dati corrente completa, esposizione e controllo. Fornisca l'interfaccia di comunicazione della radio (WIFI) e può realizzare la funzione senza fili di comunicazione con il monitoraggio del PC del fondo, realizzano la regolazione centralizzata ed il controllo automatico della corrente della prova di ogni ciclo e l'umanizzazione è più forte.

4. Facendo uso di tensione intelligente e dei sensori correnti che sostengono la tecnologia di fieldbus per realizzare la digitalizzazione completa della trasmissione dei dati, migliorare esattezza dei dati ed affidabilità di prodotto.

5. Con compensazione allo zero assoluto e la funzione corrente di auto-calibratura di correzione, può generare i coefficienti di correzione di multi-segmento all'interno dell'immagine regolabile del dispositivo per assicurare la stabilità dell'attrezzatura corrente costante dell'alimentazione elettrica di CA.

6. Funzione di protezione: con la sequenza di fase inversa, funzione di protezione di sovracorrente, non permettendo carico. La protezione del dispositivo di regolamento di tensione CA dovrebbe adottare la protezione doppia di controllo automatico della protezione del computer e del commutatore di limite meccanico di micro-moto per accertarsi dell'impiego normale delle attrezzature correnti costanti dell'alimentazione elettrica di CA e per assicurare la sicurezza e l'affidabilità del prodotto.

7. La stabilità corrente della prova non è colpita dall'ambiente di test esterno e la corrente d'uscita è tenuta sempre all'interno della gamma stabilita di accuratezza in tutto la prova.

8. Facendo uso del raffreddamento a aria intelligente, l'operazione da sempre alla corrente nominale, l'aumento di temperatura del dispositivo principale del circuito non supera le loro rispettive norme.

9. Ogni dispositivo del livello attuale può essere utilizzato come alimentazione da solo o le correnti multiple possono essere utilizzate parallelamente in tutta la combinazione e la corrente totale dovrebbe soddisfare le richieste della prova di aumento di temperatura.

Sistema di acquisizione di temperatura:

1. Requisiti del rivelatore di temperatura:

Alimentazione elettrica di A. Working: DC24V.

B. circuito di input: 16 canali.

C. il tipo del segnale in ingresso: Tipo di T (termocoppia).

Accuratezza di D. Measurement: ≤±1℃.

Tempo di E. Sampling: <0>

Forza di F. Isolation: L'isolamento ad alta tensione fra i canali può direttamente misurare i conduttori in tensione 380V.

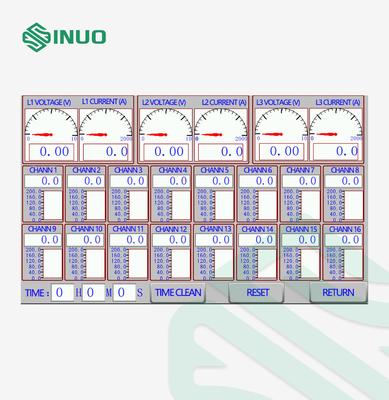

Operazione di G. Display: facendo uso dello schermo LCD di tocco a 10 pollici.

Funzione di H. Communication; il monitoraggio a distanza può essere realizzato attraverso l'interfaccia senza fili di WIFI o l'interfaccia RS485.

I. archiviazione di dati: Memoria a dischi dell'interfaccia U di USB.

2. Regolatore e software di rilevazione

A. raccolta di dati e funzioni di elaborazione: con la raccolta di dati e l'elaborazione in tempo reale dei dispositivi astuti a livello più basso. Le informazioni in tempo reale includono: segnali analogici quali la corrente e la temperatura e segnali di commutatore quali la posizione di commutatore e lo stato di funzionamento.

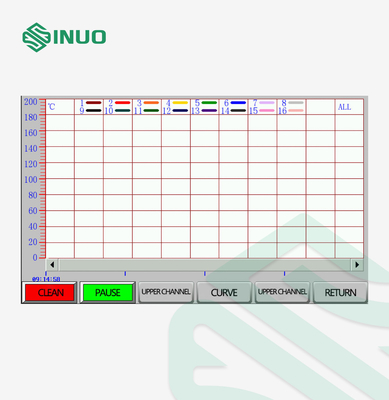

Funzione di B. Display: Dopo l'elaborazione delle tutti i tipi informazioni inviate dai dispositivi astuti a livello più basso, i vari schermi di informazioni possono essere visualizzati in tempo reale ed i parametri di esercizio, le informazioni dell'allarme e le annotazioni storiche del sistema possono essere interrogati in qualunque momento attraverso l'interfaccia del fondo.

C. funzione di controllo: Secondo i dati e lo stato raccolti, le operazioni telecomandate possono essere realizzate sui dispositivi astuti a livello più basso.

D. funzione di regolazione: I parametri richiesti durante il funzionamento del dispositivo astuto a livello più basso sono input nel sistema attraverso il software del monitoraggio del fondo. La regolazione è divisa in due livelli di livello della fabbrica ed a livello di utente ed ha una funzione della protezione di parola d'ordine.

Funzione di E. Alarm: Le informazioni dell'allarme generate da ogni dispositivo intelligente a livello più basso sono inviate ai precedenti via senza fili (WIFI) ed il software del monitoraggio del fondo automaticamente pop-up le informazioni dell'allarme e può anche analizzare e raccogliere le informazioni corrispondenti dell'allarme secondo i dati raccolti.

Funzione di F. Recording: immagazzini alcuni stato e dati importanti durante l'operazione di sistema secondo tempo ed altri termini per la domanda ed il rapporto di dati di uscita alla stampante nel formato specificato.

Parametri:

Configurazione di attrezzatura principale

1. Alimentatore a corrente alternata: Monofase corrente costante 400A, 2 uscite dell'alimentazione elettrica di CA 2 insiemi.

2. Barra 30*5*2000mm, pc del rame di norma della prova di aumento di temperatura di quantità 12.

3. Il collegamento molle della prova di aumento di temperatura è usato per collegare il conduttore di collegamento fra l'estremità dell'uscita dell'attrezzatura di prova di aumento di temperatura e la barra di rame standard o il prodotto della prova, che è fatto del conduttore di rame molle. Requisiti di qualità: Il tubo di rame (spessore della parete 2mm) e la treccia di rame in scatola (φ0.2 millimetro) sono pressati a freddo, in scatola ad entrambe l'estremità, tolleranza libera. Quadrato di sezione trasversale 250, lunghezza 1000mm, insiemi di numero 6.

Linee per la prova di aumento di temperatura: 1,1.5, 2, .5, 4,6, quadrato, ogni specificazione sono di 2 metri di lunghezza, 2 pezzi di ciascuno; 10,16,25,50,70, quadrato, la lunghezza di ogni specificazione sono di 2 metri, la quantità sono 2 pezzi di ciascuno; il quadrato 95.120.240, ogni lunghezza della specificazione è di 1 metro, la quantità è 2 pezzi di ciascuno;

4. Sistema di acquisizione di temperatura: il sistema di acquisizione della temperatura di 16 canali con 1 insieme del telaio smontabile, compreso 16 ha importato le termocoppie a forma di t con una lunghezza di 3m.

5. 1 computer portatile (software compreso del monitoraggio del PC, 1 sistema di wifi).
