Apparecchiatura di collaudo del connettore di EV

Dispositivo IEC62196 di impatto della sfera d'acciaio delle spine e dei connettori del veicolo elettrico

Dispositivo IEC62196 di impatto della sfera d'acciaio delle spine e dei connettori del veicolo elettrico

Marchio:	Sinuo
Numero di modello:	SN1206
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-1

sfera d'acciaio:

50.8mm con l'anello, 0.535kg

Altezza di goccia:

0.4-1.5m regolabili

Metodo di sollevamento:

Elettrico

Pressione del metodo del rilascio:

Rilascio elettromagnetico

Distanza di goccia:

può essere il regolato

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

30 insiemi/mese

Evidenziare:

dispositivo di impatto della palla di 50.8mm

Dispositivo di impatto della palla di IEC 62196

Dispositivo verticale della prova di urto di IEC 62196

Descrizione del prodotto

Dispositivo di impatto della sfera d'acciaio delle spine e dei connettori del veicolo elettrico IEC62196

Norme & clausole aderite

IEC 62196-1: 2020 «spine, incavo - sbocchi ed accoppiatori per le applicazioni industriali e simili e per clausole 26,2 dei veicoli elettrici», fico 8, tabella 13.

…

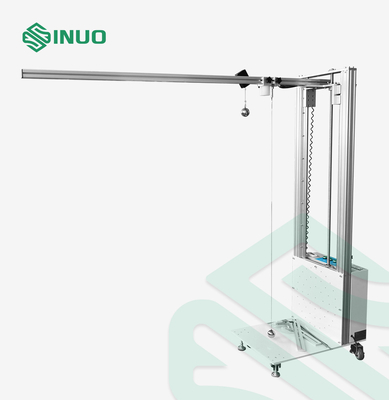

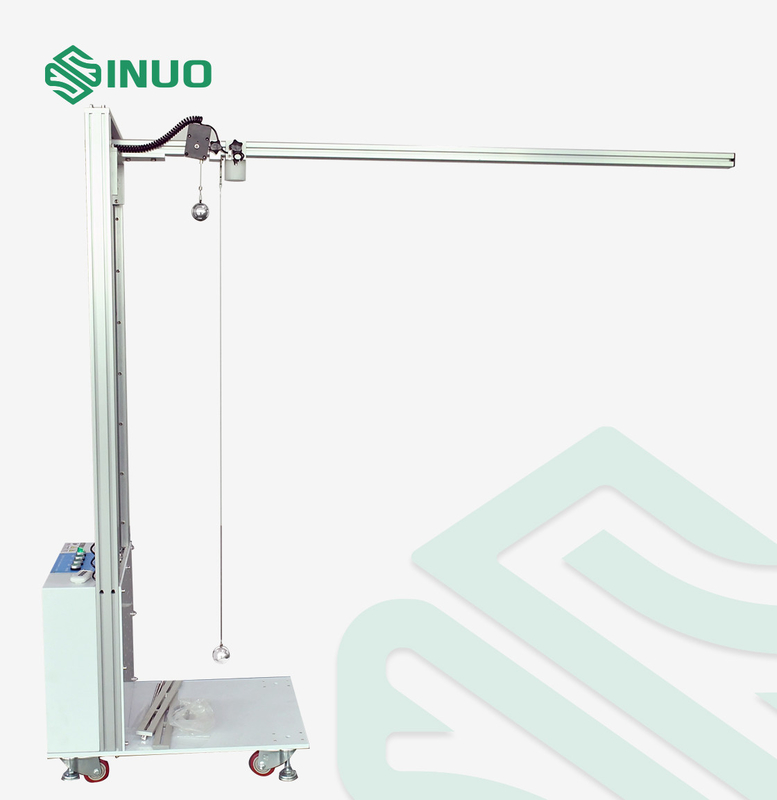

Panoramica dell'attrezzatura

Il dispositivo di impatto della sfera d'acciaio risponde ai requisiti della clausola 2020 di IEC 62196-1Ed.4CDV 26,2, fig18, la tabella 13. a forza meccanica è adatto affinchè gli accessori verificare se gli accessori abbiano forza meccanica adeguata in modo da resistere agli sforzi imposti durante installazione e l'uso.

Lo strumento può eseguire due forme di impatto verticale di goccia e di impatto orizzontale dell'oscillazione. Presenta i vantaggi della misura accurata, della disposizione ragionevole e dell'operazione conveniente. È uno strumento ideale per le istituzioni del laboratorio ed i produttori importanti.

Parametri tecnici

Lle sfere d'acciaio 1 di impatto:

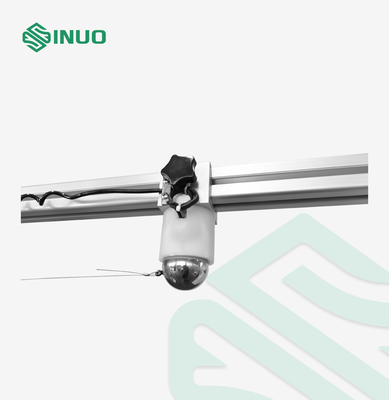

Sfera d'acciaio per impatto verticale di goccia: 50.8mm con l'anello, 0.535kg, un pezzo solo, caduta liberamente da resto con una distanza verticale (H), la distanza di goccia può essere regolato regolando la lunghezza del cavo della sospensione per raggiungere 1J, 2J, 3J e 4J.

Sfera d'acciaio per impatto orizzontale dell'oscillazione: 50.8mm con l'anello, 0.535kg, quattro pezzi, cadenti con una distanza verticale (H), la distanza di goccia è riparato dai 4 pezzi di sfera d'acciaio con i cavi della sospensione per raggiungere 1J, 2J, 3J e 4J, operatore dovrebbe installare bene il campione per abbinare la distanza fissa di goccia.

Un'altezza di 2 gocce: 0.4-1.5m regolabili

Metodo di sollevamento 3: elettrico

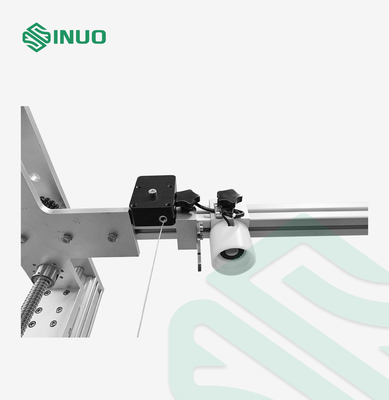

Metodo di pressione del rilascio 4: Rilascio elettromagnetico

Un'energia di 5 impatti secondo la seguente tavola:

Dispositivo IEC62196 di impatto della sfera d'acciaio delle spine e dei connettori del veicolo elettrico 0

Un metodo di 6 impatti: secondo la tavola standard di riferimento come seguire.

Dispositivo IEC62196 di impatto della sfera d'acciaio delle spine e dei connettori del veicolo elettrico 1

Domande & risposte

Q: Che cosa è la sfera d'acciaio per impatto orizzontale dell'oscillazione?
: È 50.8mm con l'anello, 0.535kg, quattro pezzi, cadenti con una distanza verticale (H), la distanza di goccia è riparato dai 4 pezzi di sfera d'acciaio con i cavi della sospensione per raggiungere 1J, 2J, 3J e 4J, operatore dovrebbe installare bene il campione per abbinare la distanza fissa di goccia.
