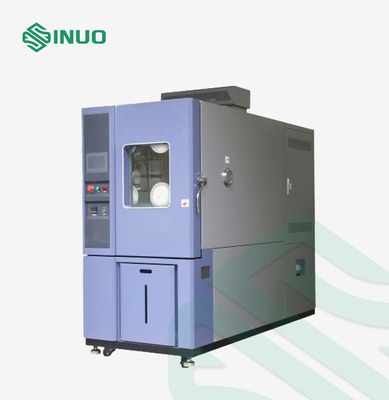

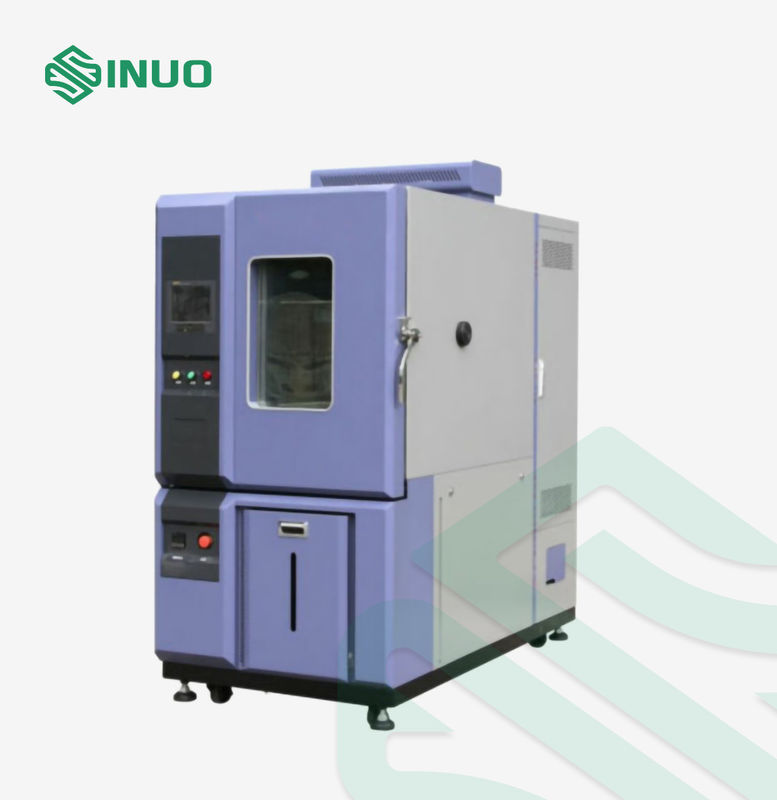

Camera di prova rapida del mutamento di temperatura dell'apparecchiatura di collaudo del connettore di clausola 26.7.2 EV

Camera di prova rapida del mutamento di temperatura del veicolo elettrico di IEC 62196

Norme & clausole aderite

Clausola 2020 di IEC 62196-1 Ed.4CDV 26.7.2.

IEC60068-2-1: 2007 «Prova-parti ambientali 2-1: Prova-prova A: Freddo, IDT»

IEC60068-2-2: 2007 «Prova-parti ambientali 2-1: Le prove verificano il calore B-asciutto, IDT»

IEC60068-2-78: 2012 «Prova-parti ambientali 2-78: Carrozza della Prova-prova: Calore umido, stato di stabilità, IDT»

IEC60068-2-30: 2005 «Prova-parti ambientali 2-30: Db della Prova-prova: Calore umido, ciclico (ciclo 12h+12h), IDT»

Panoramica dell'attrezzatura

Questa camera di prova rapida del mutamento di temperatura è richiesta dalla clausola 2020 di IEC 62196-1 Ed.4CDV 26.7.2.

È usato per le prove del freddo, del calore, di umidità e di siccità delle materie prime e dei dispositivi quali elettronica, gli elettricisti, gli apparecchi elettrici, la plastica, ecc. Lo scopo è di confermare l'affidabilità di stoccaggio, di trasporto e di uso dei prodotti nell'ambito del livello e dell'ambiente alternante rapido del calore umido di bassa temperatura.

Struttura:

Questa attrezzatura adotta una struttura chiusa della camera con le seguenti caratteristiche:

1. Riduzione del consumo e del risparmio energetico: Il modo gassoso-liquido di esclusione è usato per regolare la capacità di raffreddamento di raggiungere la temperatura costante e l'umidità.

2. Facile da operare: facendo uso della temperatura programmabile e del regolatore di umidità (touch screen a 7 pollici di vero colore di 16 bit), la registrazione dei dati sperimentale ed elaborare sono flessibili.

3. Alta affidabilità: le componenti chiavi sono componenti importate per assicurare la longevità e l'affidabilità; separatori di olio efficienti assicurare vita del compressore.

Parametri tecnici

Controllo & operazione		Sistema di controllo intelligente del touch screen e dello SpA
Dimensione della camera		1000L: dimensione interna: WDH=1000×1000×1000mm, dimensione esterna: WDH= 1200 ×2015×2035 millimetro (a parte le parti sporgenti della macchina)
Gamma di temperature		B: -40~150℃;
Velocità lineare		3℃/min
Deviazione di temperatura		≦±2.0℃
Fluttuazione di temperatura		±0.5℃
Uniformità di temperatura		±2℃
Tasso di raffreddamento e del riscaldamento		Tasso di riscaldamento: da -30℃ a +100℃, velocità lineare 3℃/min (non carico) Tasso di raffreddamento: da +100℃ a -30℃, velocità lineare 3℃/min (non carico) (Nota: Il tasso del riscaldamento e di raffreddamento della temperatura è misurato secondo i regolamenti pertinenti della norma IEC60068-3 ed il sensore è alla posizione dello scarico dell'aria)
Gamma di umidità		〜 98%RH di 20%
Deviazione di umidità		±3.0%RH (>75%RH); ±5.0%RH (≤75%RH)
Uniformità di umidità		±3.0%RH (non carico)
Fluttuazione di umidità		±2.0%RH
Icona della gamma di umidità e di temperatura
Composizione principale nel sistema

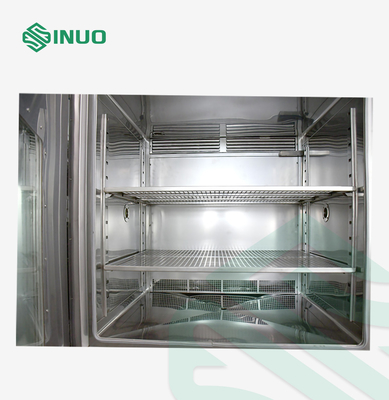

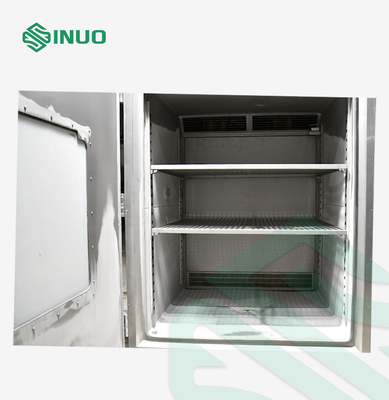

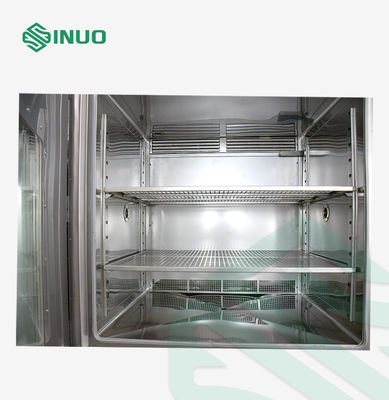

Corpo della camera	La camera interna è fatta del piatto di alta qualità del acciaio al carbonio, la superficie è trattata con la spruzzatura elettrostatica di colore
	La camera interna è fatta di 304# ha spazzolato il piatto di acciaio inossidabile, forma arrotondata, liscio, facile per pulito
	Foro del cavo: la camera interna ed esterna è fornita di un foro d'infilatura con un tappo di gomma
	Materiale di isolamento: schiuma di poliuretano
	Finestra di osservazione: porta di vetro temperata protetta contro le esplosioni di doppio strato
	Scaffali: Fatto di 304 scaffali inossidabili e staccabili
Sistema di riscaldamento	Metodo di riscaldamento: riscaldamento elettrico
	Stufa elettrica del cavo del nichel-cromo di alta qualità, controllo senza contatto (SSR)
Sistema di umidificazione	Metodo di umidificazione: struttura esterna di umidificazione
Sistema di raffreddamento	Compressore semi-stretto della birra forte e scura tedesca o compressore semi-compatto tedesco di BITZER
	refrigerante rispettoso dell'ambiente R404A R23 del Non fluoro, in conformità con i regolamenti ambientali, sicuro e non tossico
	Condensatore di tubo e di Shell (raffreddato ad acqua)
	Tipo ad alto rendimento adeguamento automatico di capacità di carico, uso a lungo termine della bassa temperatura e termini dell'aletta di alta umidità senza glassare.
Sistema di controllo	Touch screen: temperatura programmabile e regolatore di umidità (touch screen a 7 pollici di vero colore di 16 bit)
	Controllo della temperatura: Autoregolazione di PID, facendo uso di classe un sensore di resistenza del platino PT100
	Funzione: prova di valore fisso e prova di programma Prova di valore fisso: Quando l'ambiente di test richiede soltanto una singole temperatura ed umidità, selezionanti questo modo per fissare il tempo richiesto di temperatura, di umidità e di esercizio. Prova di programma: Quando l'ambiente di test richiede le temperature e l'umidità multiple, selezioni questo modo per fissare il tempo della temperatura, di umidità e di esercizio di ogni programma. L'utente può fissare il programma che esegue la sequenza. Il gruppo di programmi è fino a 100 gruppi.
Archiviazione di dati	Con la temperatura e l'interfaccia della curva di umidità, con l'interfaccia di comunicazione standard dell'interfaccia R232 o di disco di U, i dati possono essere scaricati ed i cambiamenti ed i processi di dati possono essere registrati.
Protezione di sicurezza	Funzione di memoria spenta, protezione di sequenza di fase, protezione di perdita, protezione a temperatura eccessiva, protezione di sovraccarico del compressore, allarme della mancanza di acqua, protezione anormale
Dispositivo di protezione di sicurezza	Commutatore di protezione di aero-combustione del radiatore, radiatore sopra l'interruttore corrente, fan di circolazione sopra protezione corrente di sovraccarico
	Commutatore ad alta tensione di protezione del compressore, commutatore di protezione di surriscaldamento del compressore, compressore sopra il commutatore corrente di protezione
	interruttore Sotto-inverso di fase, commutatore del NO--fusibile, regolatore di potere fluido del portone di passaggio a zero
Indicazione di allarme	Quando la protezione di cui sopra accade, correre di arresti dell'attrezzatura, un allarme udibile e visivo sono pubblicati e la posizione di errore è visualizzata sul metro.
