| Marchio: | Sinuo |
| Numero di modello: | SN774 |
| MOQ: | 1 |
| prezzo: | Customized |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 30 insiemi/mese |

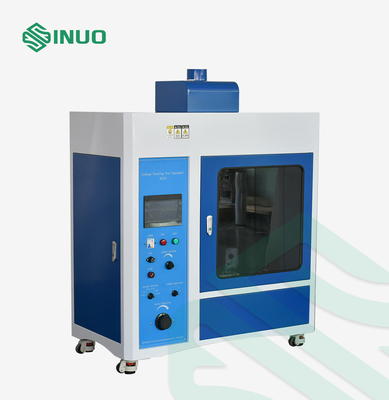

Perdita del veicolo elettrico di IEC 62196 che segue l'attrezzatura di prova
Norme & clausole aderite
Clausola 2020 di IEC 62196-1 Ed.4CDV 28,4, 29,6.
IEC60335-1 clausola 29,2 ed annesso N,
Clausola 13,4 di 60065:2014 di IEC,
IEC60598-1,
Clausola 28,2 di 60884-1:2013 di IEC,
UL746A
ASTM D3638-92
Panoramica dell'attrezzatura
Il tester è progettato e fabbricato secondo i requisiti standard di IEC60112 ed è richiesto dalle clausole 28,4, 29,6, IEC60335-1 la clausola 29,2 e l'annesso N, la clausola 13,4 di 60065:2014 di IEC, clausola 28,2 di 60884-1:2013 di IEC 62196-1Ed.4CDV 2020 di IEC, di IEC60598-1, UL746A e ASTM D3638-92 ed ecc. Il principio di lavoro della perdita che segue la prova (che segue prova di indice) è che il liquido di conduzione (CL 0.1%NH 4) di volume richiesto nell'altezza richiesta (35mm) e nel tempo richiesto (30s) cade con la tensione fra gli elettrodi di platino (× 5mm di 2mm) sulla superficie di materiale isolante solido. Così gli utenti valutano la prestazione d'inseguimento della resistenza della superficie solida del materiale isolante nell'ambito dell'influenza combinata del campo elettrico e l'umidi o contaminano il medium. In una parola, questo dispositivo è utilizzato per misurare confrontare l'inseguimento l'indice (CT1) e dell'indice della resistenza elettrica (PT1).

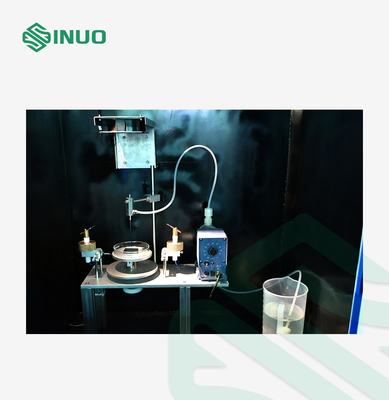

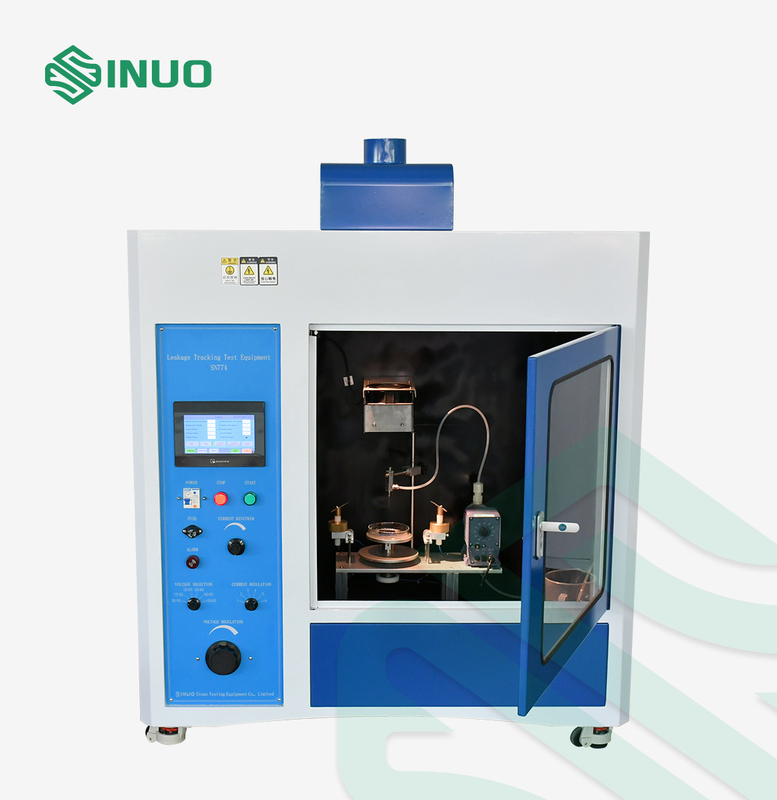

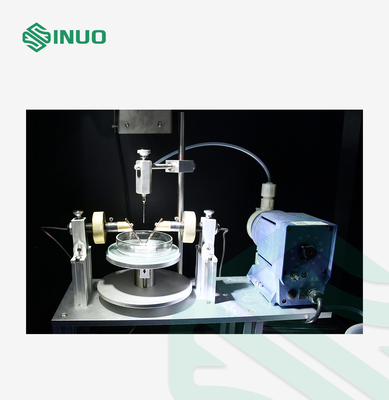

Un blocchetto calibrato è fornito con lo strumento per assicurare che gli elettrodi abbiano la distanza adeguata loro. L'altezza della tavola è facilmente regolabile assicurare l'angolo adeguato degli elettrodi e dell'altezza delle gocce. Il resto della prova è controllato dall'esterno della camera di prova con la porta si è chiuso. La tensione, limitare corrente, il tasso del gocciolamento e numero di gocciolamenti tutto è fissata sul pannello di controllo. Un operatore dovrebbe osservare la prova per vedere se una fiamma dà fuoco. Lo strumento dà un allarme se c'è un guasto d'inseguimento almeno di due secondi.
La perdita che segue il tester adotta al sistema di controllo avanzato dello SpA e 7" touch screen di colore, è adatto a dipartimento della ricerca, di produzione e di qualità di materiale di illuminazione, l'apparato a bassa tensione, l'elettrodomestico, l'apparecchio elettrico della macchina utensile, la macchina elettrica, lo strumento elettrico, lo strumento elettronico, lo strumento elettrotecnico, attrezzatura di tecnologia dell'informazione. È inoltre adatto ad industria di materiale isolante, costruente la plastica, il connettore elettrico e gli accessori.
Parametri tecnici
| Modello di parametro | SN774 (³ di 0.5m) |
| Tensione di funzionamento | 220V/50Hz, 1KVA |
| Controllo | SpA avanzato |
| Esposizione | Touch screen a 7 pollici di colore |
| Tensione difficile | 0~600V regolabile, precisione 1,5% |
| Dispositivo di sincronizzazione | 9999X0.1S |
| Elettrodo | Elettrodo di platino ed elettrodo d'ottone ciascuno per un paio |
| Dimensione dell'elettrodo |
(5±0.1) × del × (2±0.1) (≥12), 30°slant |
| Angolo e distanza inclusi dell'elettrodo | 60°±5°, distanza è (4±0.1㎜) |
| Pressione dell'elettrodo | 1.00N±0.05N (il visualizzatore digitale è facoltativo) |
| L'intervallo di liquido cadente | 30±5S, regolabile |
| Altezza liquida cadente | 35±5mm |
| Ritardo liquido cadente | 0.2S (tempo d'apertura dell'elettrovalvola a solenoide) |
| Dimensione liquida cadente | 45~50 drip/cm3 |
| Circuito ad azione ritardata | 2±0.1S (in 0.5A o in più grande corrente) |
| Perdita di pressione di cortocircuito | 8% MAX |
| Metta in cortocircuito corrente | 1±0.1A 1% |
| Velocità del vento | 0.2m/s |
| Requisito ambientale | 0~40℃, parente humidity≤80%, nel posto di nessun vibrazione ovvia e gas corrosivo |
| Dimensione & peso dell'attrezzatura | 1100mm* 550mm* 1100mm, 180KGS |
| si conforma alla norma | IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638, ecc. |
Dettagli:
