Apparecchiatura di collaudo del connettore di EV

apparecchiatura di collaudo del connettore di clausola 34,3 EV della camera di prova dello shock termico 150L

apparecchiatura di collaudo del connettore di clausola 34,3 EV della camera di prova dello shock termico 150L

Marchio:	Sinuo
Numero di modello:	SN887B-150L
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-1 Ed.4CDV 2020

Clausola applicata:

Clausola 34,3

Gamma di bassa temperatura:

-10℃~-50℃

Gamma di temperature di calore:

+50℃~+180℃

Tempo risistemato:

Circa 5 minuti

Tempo di conversione:

≤10s

Gamma di scossa di temperatura:

-40~+150℃

Volume dell'attrezzatura:

150L, può essere personalizzato

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

30 insiemi/mese

Evidenziare:

Apparecchiatura di collaudo del connettore di EVSE EV

Clausola 34

3 dell'apparecchiatura di collaudo del connettore di EV

Descrizione del prodotto

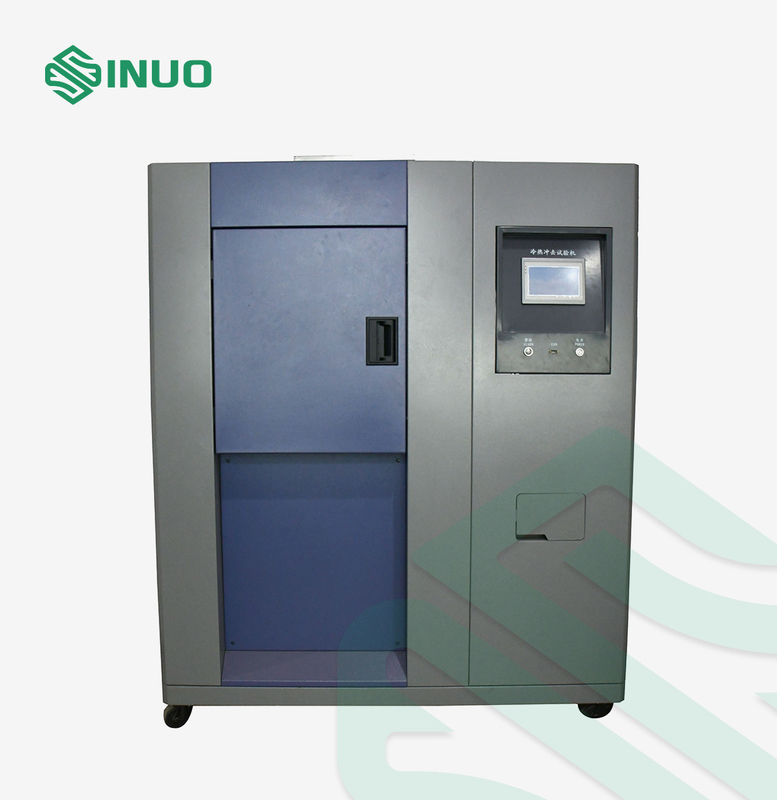

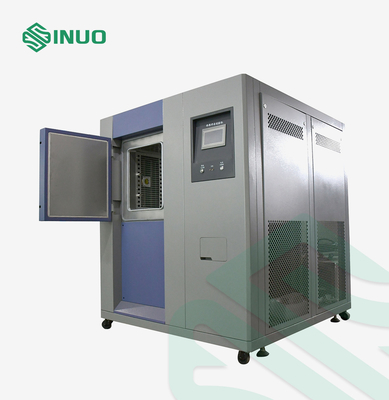

Camera di prova dello shock termico del veicolo elettrico 150L di IEC 62196

Norme & clausole aderite

Clausola 2020 di IEC 62196-1 Ed.4CDV 34,3.

IEC 60068-2-14 (Na della prova)

Panoramica dell'attrezzatura

Questa camera di prova dello shock termico si conforma all'IEC 60068-2-14 (Na della prova) ed è richiesta dalla clausola 2020 di IEC 62196-1Ed.4CDV 34,3.

La camera di prova dello shock termico 3-Zones è richiesta IEC60335 dall'annesso J, soddisfa le richieste standard del 60068-2-1:2007 di IEC, la Prova-parte ambientale 2-1: Prova-prova A: Freddo, IDT; IEC 60068-2-2: prova ambientale 1974 per la prodotto-parte elettrica ed elettronica 2: Metodo-prove B della prova: Calore asciutto; 60068-2-14:1984 di IEC, procedura-parte di base 2 di prove ambientali: prova-prova N: Variazione di temperatura, IDT; MIL-STD-883 ed ecc. È disponibile per il metallo, i prodotti di plastica, di gomma, elettrici ed elettronici ed ecc. È usato per verificare l'influenza a campione nell'ambito delle variazioni rapide di livello e bassa temperatura.

Parametri tecnici

Modello	SN887B-64L	SN887B-80L	SN887B-150L	SN887B-200L
Materiale interno della camera (WHD)	400×400×400	400×500x400	600×500×500	750×600×600
Materiale esterno della camera (WHD)	1440×1910×1825	1450×2040×2000	1620×2040×2100	1870×2100×2140
Radiatore	Stufa elettrica della lega di nichel
Condensatore	condensatore della SHELL-metropolitana (raffreddato ad acqua)
Evaporatore	Tipo ad alto rendimento dell'aletta con adeguamento automatico di capacità di carico, che può essere usato a lungo nelle circostanze umidità di alta e di bassa temperatura senza glassare
Regolatore	schermo a comando a tocco LCD di colore a 7 pollici + modulo dello SpA
Capacità di programma	Capacità utilizzabile di programma: 120 gruppi al massimo; regolazione di tempo: 99 ore e 59 minuti per segmento;
Potere di funzionamento	Circa 9~30KW (giri automaticamente sul sistema di raffreddamento di riscaldamento e secondo il calcolo di PID)
Alimentazione elettrica	380V±10%V; 50Hz; a quattro vie trifase + filo di messa a terra, la resistenza al suolo protettiva è di meno che 4Ω
Attrezzatura di sicurezza	Protezione a temperatura eccessiva, protezione di sovraccarico del motore, commutatore ad alta tensione di protezione del compressore, commutatore di protezione di surriscaldamento del compressore, protezione di sovracorrente del compressore, commutatore sotto-inverso di protezione di fase di sovratensione, interruttore di perdita, protezione anormale dell'acqua di raffreddamento.
Gamma di scossa di temperatura		-40~+150℃
Temperatura di conservazione frigorifera gamma nella zona di bassa temperatura		-10℃~-50℃
Temperatura di accumulazione termica gamma nella zona ad alta temperatura		+50℃~+180℃
Tempo di risistemazione di impatto		Circa 5 minuti
Il periodo di temperatura costante di scossa massima minima di temperatura		Superiore a 30 minuti
Tempo di conversione		≤10s
Fluttuazioni di temperatura in area del campione		±0.5℃ (alla temperatura costante)
Gamma di accuratezza di temperatura		Fissazione dell'accuratezza: ±0.1℃, accuratezza di indicazione: ±0.1℃, risoluzione: ±0.1℃
Variazione di temperatura		±2°C (nessun carico, allo stato costante)
Sensore di temperatura		Temperatura di alta precisione del grado PT100 di A
Il refrigerante		R404a, R23

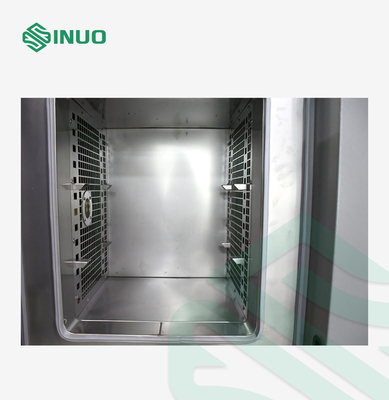

Struttura della camera		Con area campione indipendente del prodotto, deposito ad alta temperatura, deposito di bassa temperatura
Materiale interno della camera		Piatto di acciaio inossidabile SUS304
Materiale esterno della camera		Vernice bollente laminata a freddo del bordo
Materiale di isolamento		Schiuma di poliuretano + cotone rigidi dell'isolamento
Metodo di circolazione		fan dell'Multi-ala
