Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di collaudo del connettore dell'attrezzatura EV di IEC 60227-1 Tinsel Cord Bending Snatch Test

Apparecchiatura di collaudo del connettore dell'attrezzatura EV di IEC 60227-1 Tinsel Cord Bending Snatch Test

Marchio:	Sinuo
Numero di modello:	SN1112D
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 60227-1

Clausola applicata:

5.6.3.2, 5.6.3.3

Stazione di prova per piegare:

Applichi a 40mm~130mm un il gruppo

Stazione di prova per lo strappo:

Applichi a 160mm~500mm un il gruppo

Metodo dell'azionamento:

con comando a motore

Tasso di piegamento:

0~65rpm, può essere prestabilito

Periodi di piegamento:

0~999999

Carico dello strappo:

500g

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

30 insiemi/mese

Evidenziare:

apparecchiatura di collaudo del connettore di clausola 5

6 EV

Apparecchiatura di collaudo del connettore di IEC 60227 EV

Descrizione del prodotto

Attrezzatura di prova di Tinsel Cord Bending And Snatch del veicolo elettrico

Norme & clausole aderite

Clausola 5.6.3.2, 5.6.3.3 di IEC 60227-1; Clausola 3,2, 3,3 di IEC 60227-2; ed ecc.

Panoramica dell'attrezzatura

L'attrezzatura di prova dello strappo e di Tinsel Cord Bending è progettata e fabbricata secondo il requisito standard della clausola 5.6.3.2, 5.6.3.3 di IEC 60227-1; Clausola 3,2, 3,3 di IEC 60227-2; ed ecc.

È usato per verificare la resistenza di piegamento dei cavi finiti e dei cavi isolati del PVC ed anche usato per verificare il centro del carico rotto del PVC ha isolato i cavi per verificare la loro affidabilità.

Prova di piegatura: Un campione di cavo della lunghezza appropriata sarà riparato nell'apparato secondo le indicazioni di figura 2 e sarà caricato con un peso che ha una massa di 0.5kg. Una corrente circa di 0.1A sarà passata tramite i conduttori.

Prova dello strappo: Un campione di cavo della lunghezza appropriata sarà attaccato da un'estremità ad un supporto rigido e un peso che ha una massa di 0.5kg sarà assicurato al campione 0.5m sotto il punto del collegamento. Una corrente di circa 0,1 A sarà passata tramite i conduttori. Il peso sarà sollevato al punto del collegamento ed è caduto, cinque volte.

Il campione sarà piegato indietro ed in avanti in un perpendicolare al piano delle asce dei conduttori, le due posizioni estreme della direzione che fanno un angolo di 90° da entrambi i lati del verticale.

Una flessione è un movimento con 180° con la prova, questo sarà ripetuta con due campioni supplementari, di cui tutt'e due poi aderiranno alla prova ripetuta.

Parametri tecnici

Norma applicata	IEC 60227-1
Clausola applicata	5.6.3.2, 5.6.3.3
Stazione di prova per piegare	Applichi a 40mm~130mm un il gruppo,
Stazione di prova per lo strappo	Applichi a 160mm~500mm un il gruppo
Metodo dell'azionamento	Con comando a motore
Metodo di controllo	Controllo dello SpA, operazione del touch screen
Angolo di curvatura	Direzione positiva e negativa: 0-360°, preregolamento del touch screen
Raggio del dispositivo di piegamento	R2.5 millimetro, R80 millimetro, R120 millimetro, R200mm
Tasso di piegamento	0~65rpm, può essere prestabilito
Periodi di piegamento	0~999999, numero di preregolamento di memoria della sei-cifra
Carico di piegamento	500g, 50N, 75N, 100N
Tempi dello strappo	0~999999, numero di preregolamento di memoria della sei-cifra
Carico dello strappo	500G
Carichi corrente	100mA±10mA

Dettagli:

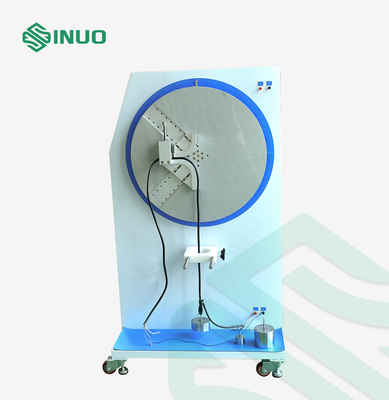

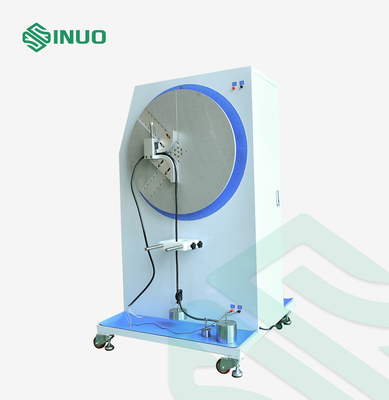

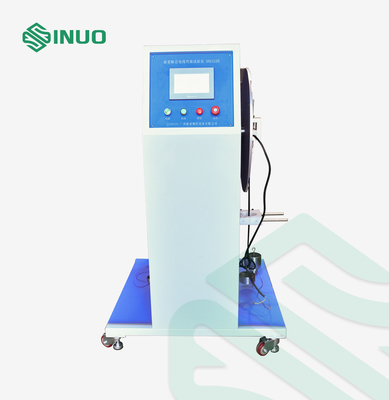

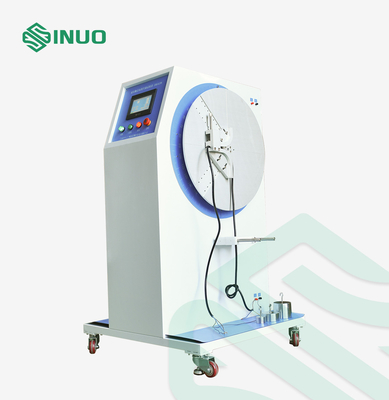

Apparecchiatura di collaudo del connettore dell'attrezzatura EV di IEC 60227-1 Tinsel Cord Bending Snatch Test 0
