Apparecchiatura di collaudo del connettore di EV

Vita della spina della pistola del veicolo elettrico IEC62196 e sistema di prova di carico di aumento di temperatura

Vita della spina della pistola del veicolo elettrico IEC62196 e sistema di prova di carico di aumento di temperatura

Marchio:	Sinuo
Numero di modello:	SNQC1018
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	20 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-1Ed.4CDV 2020

Corrente regolabile della prova dell'uscita:

DC-10 ~ 2000.0A continuamente regolabile

Stabilità corrente:

± (valore stabilito di 2% + 5 parole)

Accuratezza corrente:

± (lettura di 1% + 5 cifre)

Potere di lavoro:

AC220V±10%, 50Hz, 20A

Peso dell'attrezzatura:

Circa 450Kg

Stabilità di tensione:

(valore stabilito di 2% + 5 parole)

Tempo di inserzione:

1~999.9s può essere messo

Imballaggi particolari:

Contenitore di compensato

Capacità di alimentazione:

20 insiemi/mese

Evidenziare:

IEC 62196 Pistola di ricarica per veicoli elettrici

Sistema di prova dell'innalzamento della temperatura

Sistema di prova della durata della spina

Descrizione del prodotto

Vita della spina della pistola del veicolo elettrico IEC62196 e sistema di prova di carico di aumento di temperatura

Norme & clausole aderite

Questa attrezzatura di prova è adatta a veicoli elettrici secondo la clausola 22,23,24, IEC60309-1 di 62196-1:2020 di IEC: clausola 2012 20,21,22, IEC60998, IEC60669. IEC61058, IEC60439, EIA-3 64-70 ed altre norme.

Parametro tecnico

Dispositivo dell'azionamento	Il servomotore, la madrevite, ferrovia di guida
Struttura del dispositivo	Il dispositivo della prova è disposto orizzontalmente ed è saldato dal quadrato nazionale di norma 40mmx40mm attraverso la struttura ed il piatto di sigillatura è costituito da un lavorare di CNC del piatto elettrolitico di 1.2mm.
Regolatore	Il sistema utilizza un computer industriale a 15 pollici e un dispositivo di controllo intelligente di logica del controllore logico programmabile (SpA) per funzionare.
Gamma di abilità	Può incontrare tutto il 2p+E, 3P+E, 3P+E+N ed altre specifiche, il ≤ 250A della corrente nominale di CA o la prova del prodotto dell'incavo del ≤ 250A di CC (spina).
Velocità di azione	La velocità della spina o inserzione e ritiro del connettore è (0.1~0.80) m/s arbitrariamente messo, che completamente soddisfa le richieste di 0,8 ± 0,1) m/s ha specificato nella norma
Frequenza delle prove	Il tasso a cui una spina o un connettore è inserita e ritirata da uno sbocco o da un'entrata degli apparecchi è 7,5 colpi al minuto
Sistema di azionamento	La vite della palla è guidata da un servomotore ed è guidata da uno scorrevole muto, di modo che il morsetto può ricambiare a destra e a sinistra, che può fornire una forza massima di inserzione di 500N
Colpo di inserzione	0~200mm possono essere messi arbitrariamente (cioè il colpo del servomotore per determinare il movimento del morsetto sinistro), la risoluzione sono 0.1mm
Base del dispositivo	Lle rotaie di scorrimento lineari sono utilizzate dentro e fuori dei lati superiori e più bassi, che possono assicurare la rettitudine del dispositivo e la forza della struttura guidante durante l'operazione.
Stazione di prova	1 indipendente della stazione
Numero delle prove	1~999999 volte possono essere fissate arbitrariamente, quando il conteggio raggiunge il valore stabilito, possono fermarsi automaticamente
Tempo di carico di inserzione della pistola	1~999.9s può essere messo
Forza di inserzione	900N massimo, modulo digitale di alta precisione di pressione, esposizione della curva del computer
Rilevazione dell'allarme	A seguito del principio «di passaggio in cui dovrebbe passare, fermarsi dove dovrebbe fermarsi», i giudici del sistema se il campione è danneggiato o non secondo la relazione logica «della posizione e della corrente». Quando il campione da provare è danneggiato, il dispositivo può pubblicare un allarme udibile e visivo ed interrotto automaticamente
Protezione di perdita	Installi un commutatore di perdita all'entrata di potere di controllo dell'attrezzatura. Quando c'è perdita, tagli il potere di controllo di rendere l'intero gabinetto spento
Protezione di sovracorrente	Regolazione corrente di limite superiore per impedire sovracorrente o cortocircuito nel circuito
Protezione di sovraccarico	C'è un interruttore dentro il dispositivo, che può scattare automaticamente una volta sovraccaricato
Protezione della soglia	Tutte le porte di gabinetto mobili sono fornite di commutatori della protezione della sicurezza. Quando la porta di gabinetto è aperta, l'alimentazione elettrica è tagliata automaticamente per impedire l'operatore il pericolo di scossa elettrica.
Commutatore di arresto di emergenza	Il pannello di controllo del gabinetto di potere ha un commutatore di arresto di emergenza, che è conveniente affinchè l'operatore tagli il potenza di uscita del gabinetto di potere una volta anormale o necessario.
In e fuori cavo	I porti del cavo dell'uscita e dell'input sono coperti di bobine protettive per impedire i cavi essere danneggiato
Dimensioni	Circa W2000mmxD1200mmxH1800mm
Peso	Circa 450Kg
Potere di lavoro	AC220V±10%, 50Hz, 20A
Ogni parametro della prova può realizzare la funzione di stoccaggio, che può essere chiamata direttamente quando è usata ancora, senza la necessità di risistemarla ancora, l'operazione è semplice, l'uso è conveniente e l'efficienza notevolmente è migliorata.
Adeguamento manuale; il sistema ha un bottone manuale di circostanza per facilitare la pressione dell'esemplare

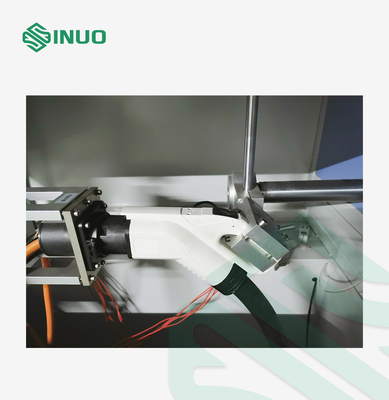

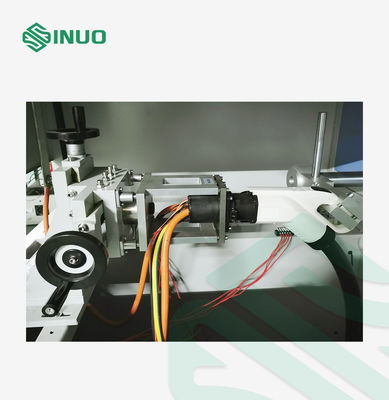

Il sedile di carico della pistola adotta i morsetti regolabili dell'asse y e dell'ascissa, che possono riparare la pistola di carico sotto 250A (fornisca 3 sedili di carico differenti della riparazione delle pistole)
Il valore massimo della forza di ogni inserzione può essere misurato ed ogni valore della forza può essere raccolto in una curva per l'esame sul computer
La gamma di pressione del morsetto della spina è quadrata, rotonda e φ60mm o più.
Ogni valore della forza può essere memorizzato come tavola per osservare
La vita alimentabile e la scatola del carico sono nella stessa scatola e l'alimentazione elettrica è in altra scatola

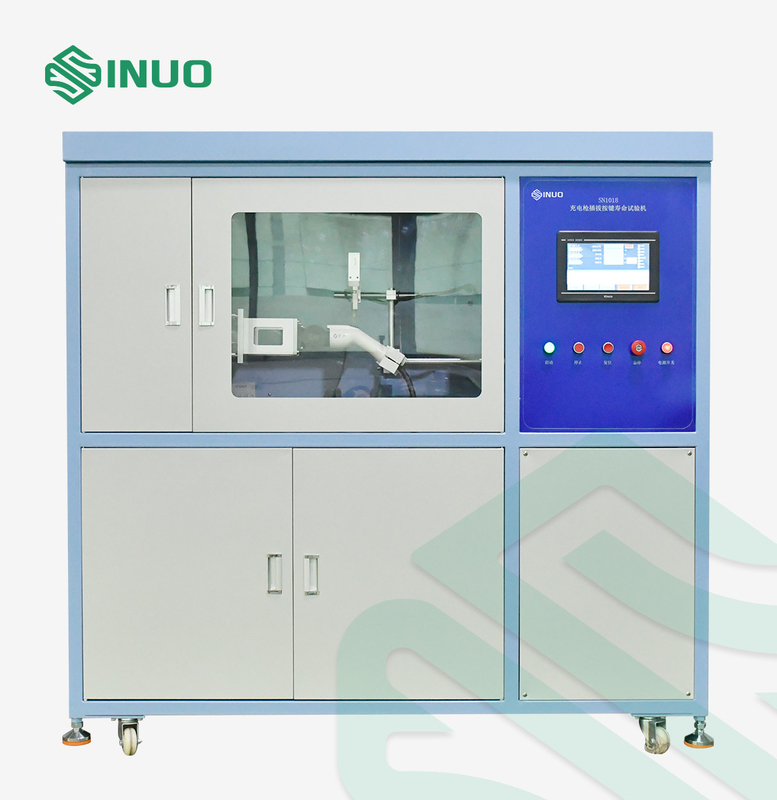

Panoramica dell'attrezzatura

È indipendente adatto a durata, a prova di aumento di temperatura ed a prova di resistenza alimentabili elettriche del contatto di una base di carico di carico della pistola. Questa macchina di prove usa i servomotori, i coni retinici della vite, le rotaie di guida, ecc. come il potere, adotta i dispositivi compatti per tenere il campione ed il computer industriale ed il controllore logico programmabile giapponese originale (SpA) sono i centri di controllo, con la prestazione superiore e l'operazione conveniente. Il grado di automazione è molto alto.

La spina e l'incavo di carico del mucchio è collaudata a rompere la vita dell'operazione normale e di capacità, che può essere usata per la prova della forza dell'estrazione e di inserzione della spina e dell'incavo di carico del mucchio, di valutare se la spina e l'incavo possono resistere al danno meccanico ed al danno elettrico nell'uso normale e di collaudare la spina e l'incavo di carico del mucchio. Affidabilità di azione chiudente elettronica e del meccanismo di bloccaggio meccanico. È un'attrezzatura speciale per la prova di vita della spina e dell'incavo del mucchio di carico del veicolo elettrico. Può essere usato per la prova di carico una volta fornito di un carico ed è fornito di un sistema del controllo corrispondente. L'attrezzatura adotta il sistema di controllo intelligente avanzato dello SpA e l'interfaccia dell'operazione del computer industriale. L'esposizione è più accurata; il numero delle prove, del tempo su corrente e del colpo della prova può essere prestabilito. La velocità della prova è 50-800mm/s ed il colpo della prova quando la spina e l'incavo sono attaccati o dovuto staccato contattare il legame o il guasto, un allarme dell'errore sarà avviato. Ed annotazione il numero di corrispondenza degli esperimenti. Quando un allarme accade, fermerà automaticamente la prova. L'attrezzatura può anche misurare 4 contattori di modo allo stesso tempo. Il corpo della scatola è composto di profilo di sigillatura di acciaio inossidabile della lega di alluminio e del piatto, con il bello aspetto; I vantaggi di simili prodotti, la prestazione stabile e l'operazione facile, sono la prima scelta delle istituzioni importanti di misura e laboratori.

Prova di aumento di temperatura

La tensione in uscita	DC6V
Corrente regolabile della prova dell'uscita	DC-10 ~ 2000.0A continuamente regolabile
Stabilità corrente della prova	± (valore stabilito di 2% + 5 parole)
Accuratezza corrente dell'esposizione	± (lettura di 1% + 5 cifre)
Accuratezza del display tensioni di impedenza	± (lettura di 1% + 5 cifre)
Stabilità di tensione di prova	(valore stabilito di 2% + 5 parole)
Tempo acceso	1~999.9 secondi
Tempo dell'interruzione elettrica	1~999.9 secondi
Periodi avanti/stop	1~999999 volte, con la funzione di memoria spenta, arresto automatico quando i tempi raggiungono
Prova di aumento di temperatura della termocoppia	Tempo 1S di ricerca
Gamma di misura di temperatura	0~200℃ accuratezza ±0.3% di +1℃ leggente; Risoluzione: 0.1℃
Misura di temperatura	16 canali (1 punto compreso per misurare la temperatura ambiente)
Configuri le termocoppie	Termocoppia T tipa del filamento 30AWG della società dell'americano Q, lunghezza 2 metri, complessivamente 16
Velocità di acquisizione	1 secondo/tempo
Fornito di modulo di misura della temperatura sviluppato indipendente dalla nostra società, può essere provato con l'elettricità, senza danneggiare lo strumento, con forte abilità anti-interferenza e può descrivere esattamente la curva della temperatura sul computer.
Temperatura e curva dell'esposizione in computer
Il software può mettere il canale di temperatura ambiente e la temperatura ambiente può essere sottratta automaticamente quando raccoglie i dati
L'attrezzatura può essere avviata e bloccata tramite controllo di computer e la curva di corrente, di tensione, della temperatura e del tempo può essere raccolta allo stesso tempo, che è conveniente affinchè gli utenti analizzi e da usare.
Il carico adotta le resistenze tubolari ad alta potenza, che possono essere regolato nelle fasi: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 corrente d'uscita, che può essere regolato manualmente o automaticamente

Prova di resistenza del contatto

Gamma di prova di resistenza del contatto	0~200mΩ, risoluzione 0.01mΩ, cifre di accuratezza ±1%+3
prova di resistenza 4-way allo stesso tempo
Misuri una volta la resistenza di contatto ogni volta che la tappate e disinserite, voi può anche misurare una volta la resistenza del contattore dopo i tempi di N di tappo e della disinserzione
