Apparecchiatura di collaudo del connettore di EV

Il posto fisso del veicolo elettrico tappa l'apparecchiatura IEC62196-3 della prova di cattivo allineamento dei connettori

Il posto fisso del veicolo elettrico tappa l'apparecchiatura IEC62196-3 della prova di cattivo allineamento dei connettori

Marchio:	Sinuo
Numero di modello:	SNQC1017
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-3, clausola 36,3

Potere dell'apparato:

Su misura

Metodo di controllo:

Controllo dello SpA, operazione del touch screen

Stazione di prova:

Posto fisso

Modo dell'azionamento:

servomotore

Forza fornita:

0-500N

Tempo di tenuta:

0-999.9s

Tempo di intervallo:

0-999.9s

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

30 insiemi/mese

Evidenziare:

Il posto fisso tappa l'attrezzatura di prova del ev

Attrezzatura di prova del ev IEC62196-3

Apparecchiatura della prova di cattivo allineamento dei connettori

Descrizione del prodotto

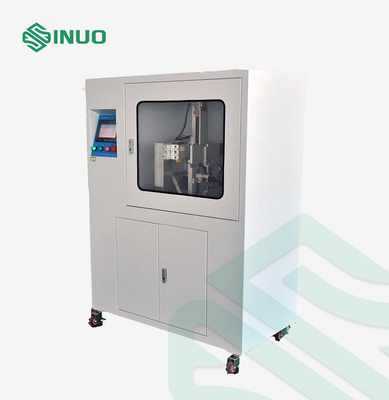

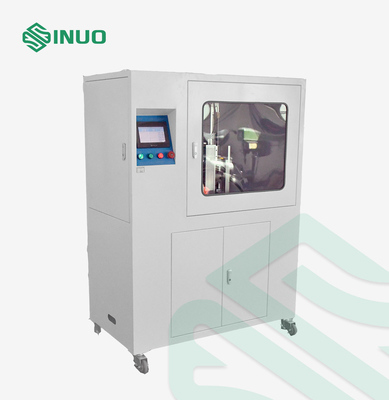

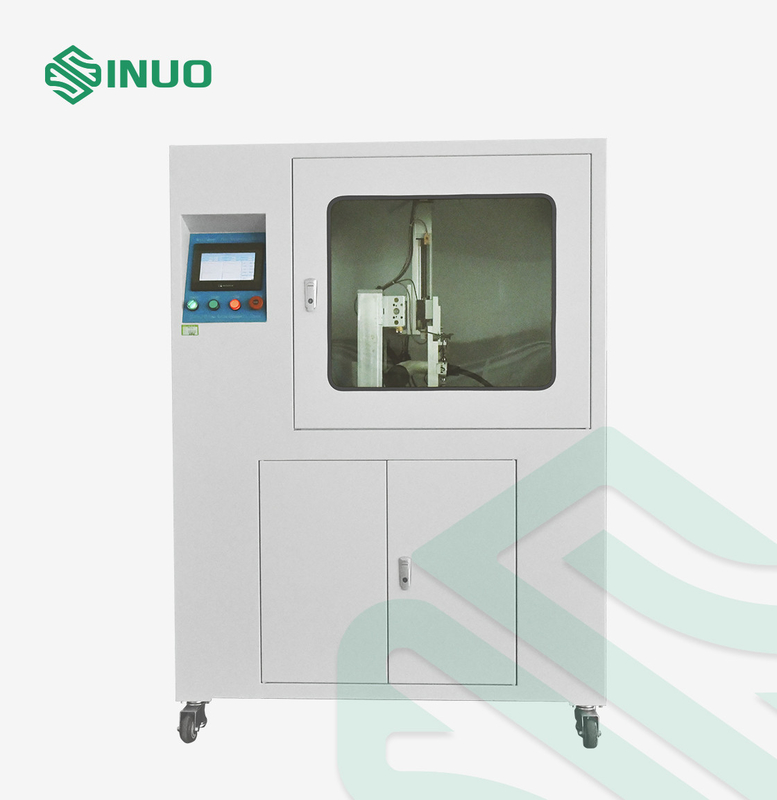

Apparecchiatura della prova di cattivo allineamento delle spine e dei connettori del posto fisso del veicolo elettrico IEC62196-3

Norme & clausole aderite

Questa apparecchiatura della prova di cattivo allineamento si conforma IEC62196-3 alla clausola 36,3, figura 18.

Panoramica dell'attrezzatura

Durante la prova di aumento di temperatura, subito dopo di stabilizzazione della temperatura, gli accessori sono sottoposti ai carichi meccanici esterni come illustrato in figura 18.

Facendo uso di un dinamometro, applichi un carico di 100 N con una tolleranza di -0/+10 N come illustrato in figura 19 in ogni direzione. Il carico dovrebbe essere fatto domanda per un minimo di 1 min. A seguito di questa applicazione del carico, il carico dovrebbe essere rimosso per un certo tempo di 10 s ed il carico riapplicato nella direzione seguente all'interno di 10 S. Questo processo è continuato fino ad applicare il carico nelle 4 direzioni (- X, +X, - Y, +Y) come illustrato in figura 19.

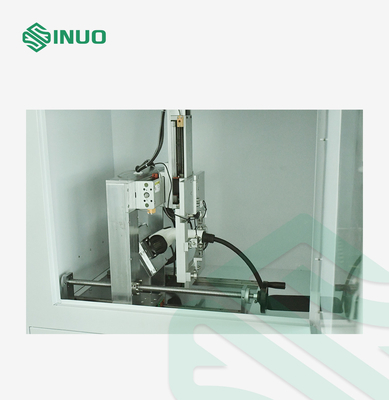

L'attrezzatura adotta la X, tavola di scivolamento di Y (figura 19), guidata dal servomotore e controllata dal sensore del valore della forza. Quando il valore della forza raggiunge il momento richiesto per la tenuta costante automatica della forza, commuterà automaticamente ad un'altra direzione per la prova.

Parametri tecnici

Potere	AC220V, 60Hz
Metodo di controllo	Controllo dello SpA, operazione del touch screen
Stazione	Uno
Modo dell'azionamento	Servomotore, due pc, X e Y
Forza	0-500N
Tempo di tenuta della forza	0-999.9s
Tempo di intervallo	0-999.9s
Direzione di applicazione della forza	- X, +X, - Y, +Y

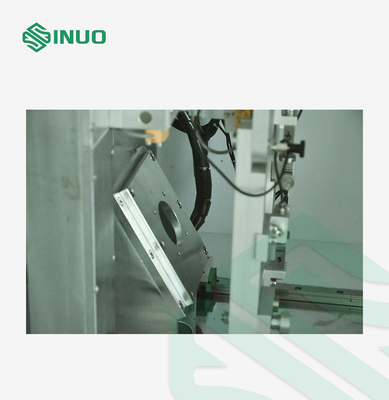

Montaggio dell'esemplare - sostegno	un pendio di 30 °, altezza di 1000mm dalla terra
Dimensioni globali di attrezzatura	100mm×400mm×1500mm, 150kg

Caratteristiche

Questo apparato è si conforma a queste figure standard:

Il posto fisso del veicolo elettrico tappa l'apparecchiatura IEC62196-3 della prova di cattivo allineamento dei connettori 0
