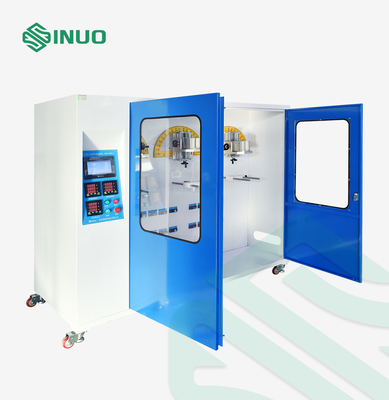

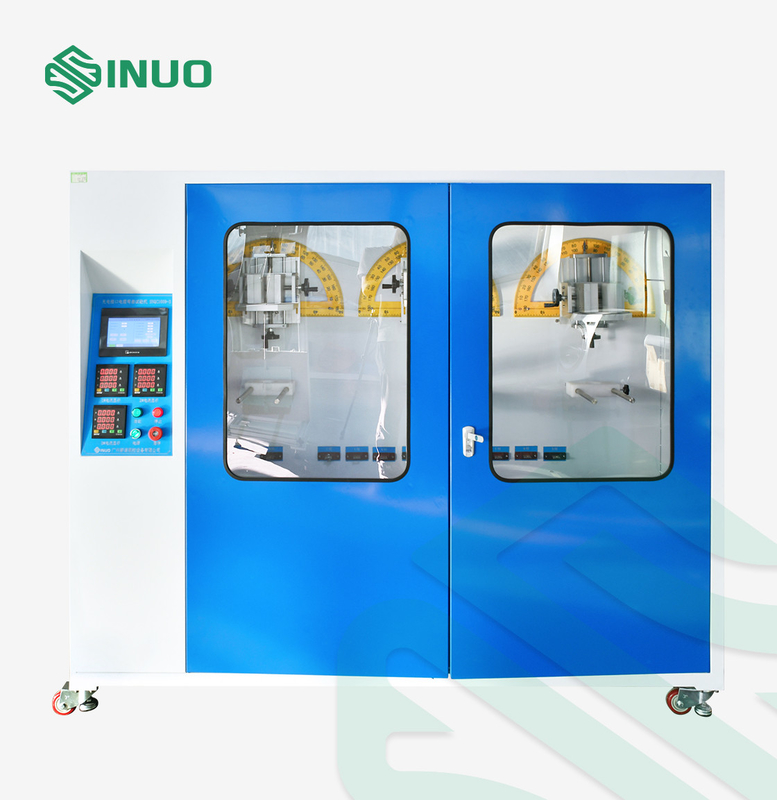

Apparecchiatura di collaudo del connettore di EV

Il eV delle stazioni dell'apparecchiatura di collaudo del caricatore di IEC 62196-1 EV 3 fa pagare il tester del punto

Il eV delle stazioni dell'apparecchiatura di collaudo del caricatore di IEC 62196-1 EV 3 fa pagare il tester del punto

Marchio:	Sinuo
Numero di modello:	SNQC1009-3
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 insieme/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-1, clausola 7,11 ed ecc.

Metodo di controllo:

Controllo PLC, funzionamento touch screen

Stazioni di prova:

3 stazioni

modo dell'azionamento:

SERVOMOTORE

Tasso di piegamento:

0-60 volte/min, possono essere prestabilite

Angolo di curvatura:

0-360° può essere regolato

Periodi di piegamento:

0~999999 possono essere prestabiliti

Peso del carico:

20N, 25N, 50N, 75N, 100N

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

1 insieme/mese

Evidenziare:

apparecchiatura di collaudo del caricatore di 75N EV

Apparecchiatura di collaudo del caricatore di IEC62196 EV

il ev 75N fa pagare il tester del punto

Descrizione del prodotto

Spina del veicolo elettrico di IEC 60390 e cavo di carico dell'incavo che flette l'apparecchiatura della prova

Norme & clausole aderite

Spina di 62196-1:2014 di IEC «, incavo-sbocchi, accoppiatori del veicolo e carico entrata-conduttivo del veicolo di vehicle-Part1 elettrico: Carico dei veicoli elettrici fino alla clausola 7,11 di CC CA 250A e 400A» ed alla clausola 7,15

Spina, incavo-sbocchi ed accoppiatori di 60309-1:2012 di IEC «per purposes-Part1 industriale: Clausola 24,4 di requisito generale»

Panoramica dell'attrezzatura

Campioni e restrizioni: Interfacce di carico del veicolo elettrico, incavi industriali della spina ed accoppiatori

Scopo di prova: È usato per la prova di piegamento della parte del collegamento «della parte di forza meccanica» del cavo del collegamento di potere della spina e dell'incavo del veicolo di carico

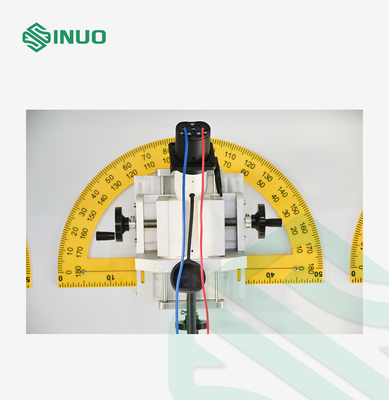

Principio della prova: Usa il servomotore per guidare la piattaforma girevole per guidare il pezzo in lavorazione per oscillare a destra e a sinistra ed automaticamente le fermate quando il numero di volte è raggiunto.

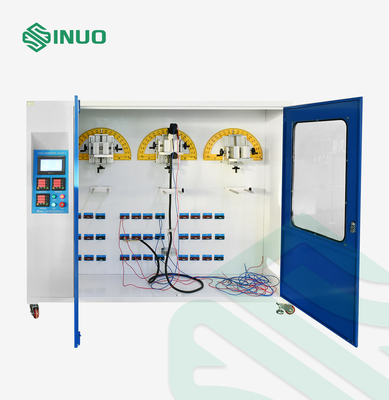

Struttura: L'attrezzatura è guidata da un servomotore ed il grande campione è installato con un piatto di alluminio, che può fare l'asse dell'oscillazione coincidere con il punto in cui il cavo flessibile entra nell'apparecchio il più possibile quando il campione è premuto, in modo da raggiungere lo spostamento laterale minimo del cavo flessibile e del carico.

Alimentazione elettrica: AC220V±10%/50-60Hz, potere 3KW

Dimensioni: circa W1900*D850*H1620mm; peso: circa 250kg

Parametri tecnici

Stazioni di prova	3 stazioni
Metodo di controllo elettrico	Controllo integrato intelligente dello SpA, operazione uomo macchina a 7 pollici dell'interfaccia di tocco
Modo dell'azionamento	Azionamento del servomotore
Esemplare che preme metodo	Pressione meccanica, posizione di punto di pressione regolabile
Angolo di curvatura	0-360° può essere il regolato arbitrariamente (stabilizzare ±45°)
Tasso di piegamento	0-60 volte/min, possono essere prestabilite
Periodi di piegamento	0~999999 possono essere prestabiliti, il difetto sono 20000 volte
Peso del carico	20N, 25N, 50N, 75N, 100N
Potere del carico	Gabinetto esterno e facoltativo del carico con tensione regolabile fra i conduttori di 0-250V e corrente regolabile di AC0-400A
Giudizio della prova	Giudicando dal segnale dato se la corrente sta conducendo oppure no
