Apparecchiatura di collaudo del connettore di EV

Stazioni dell'apparecchiatura 3 della prova della forza di inserzione 1kN di ritiro del caricatore dell'automobile elettrica di IEC 62196

Stazioni dell'apparecchiatura 3 della prova della forza di inserzione 1kN di ritiro del caricatore dell'automobile elettrica di IEC 62196

Marchio:	Sinuo
Numero di modello:	SNQC1016
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	5 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-1

Stazioni di prova:

3 stazioni

Modo dell'azionamento:

Servomotore

Direzione di inserzione:

Verticale

Esposizione minima del carico:

0.01n

Esposizione minima di spostamento:

0.01mm

Velocità della prova:

0.01~100mm/min

Dispositivo di sollevamento:

Scorrevole di precisione

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

5 insiemi/mese

Evidenziare:

Spina di carico del veicolo elettrico IEC62196

spina di carico del veicolo elettrico 0.01N

incavi di carico dell'automobile elettrica 0.01N

Descrizione del prodotto

Attrezzatura di prova di carico della forza di inserzione di ritiro della spina e dell'incavo del veicolo elettrico IEC62196

Norme & clausole aderite

IEC62196-1: 2014 «spine, incavo-sbocchi, accoppiatori del veicolo e carico entrata-conduttivo del veicolo di vehicle-Part1 elettrico: Carico dei veicoli elettrici fino a CC CA 250A e 400A»

Panoramica dell'attrezzatura

Campioni e restrizioni: Spina di carico del veicolo di nuova energia, dispositivo di bloccaggio fra gli incavi del veicolo e connettore dell'incavo della spina

Scopo di prova: È usato per verificare la forza di inserzione e la forza inserita della spina di carico del veicolo di nuova energia, del dispositivo di bloccaggio fra l'incavo del veicolo e del connettore dell'incavo e della spina

Principio della prova: Adotta l'azionamento del servomotore, controllo intelligente dello SpA, sensore preciso del valore della forza per individuare il valore in tempo reale della forza, può fissare il valore di picco del valore della forza, per fermarsi automaticamente quando il valore stabilito è raggiunto ed ha una curva di tempo del valore della forza

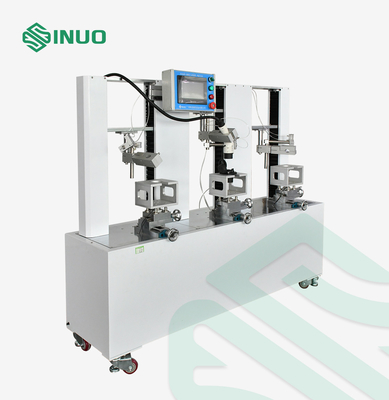

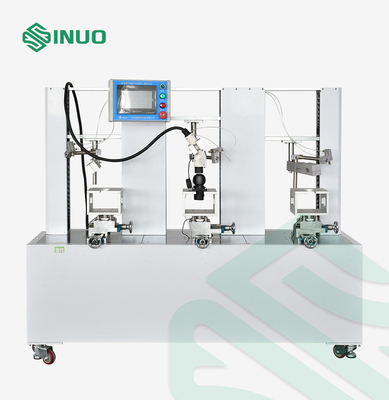

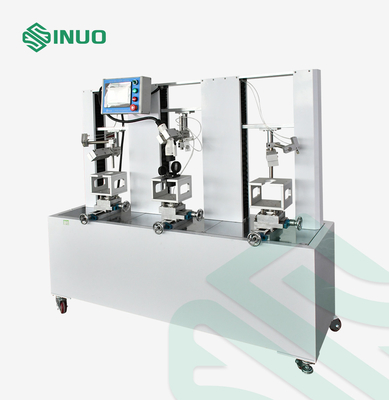

Struttura: La struttura globale di 3 stazioni dell'attrezzatura, ogni stazione comprende un servomotore indipendente, una tavola di scivolamento di precisione, un sensore di forza di precisione e un dispositivo ed il controllo è accurato.

Alimentazione elettrica: AC220V±10%/50Hz, potere 2KW

Dimensioni: circa W1000*D850*H1550mm; peso: circa 160kg

Parametri tecnici

Stazione di prova	3 stazioni, indipendenti
Metodo di controllo elettrico	Controllo integrato intelligente dello SpA, operazione uomo macchina dell'interfaccia di tocco di colore (operazione di computer facoltativa)
Modo dell'azionamento	Azionamento del servomotore
Valore della forza della prova	10~1000N, altre gamme può essere personalizzato
Accuratezza del carico	±0.5%
Esposizione minima del carico	0.01N
Esposizione minima di spostamento	0.01mm
Direzione di inserzione	Verticale
Velocità della prova	0.01~100mm/min
Pavimento della prova	Piatto d'acciaio portante ispessito
Dispositivo di sollevamento	Scorrevole di precisione

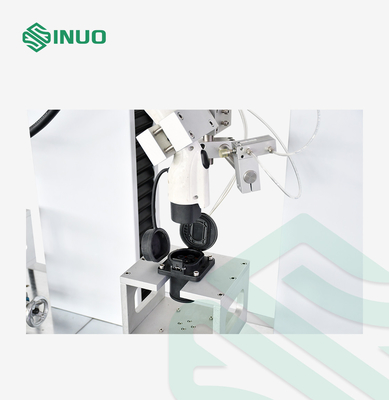

Supporto dell'esemplare	Un dispositivo speciale per l'interfaccia di carico della pistola, altri stili deve essere personalizzato
Protegga	allarme di Sovra-forza, protezione di perdita

Dettagli
