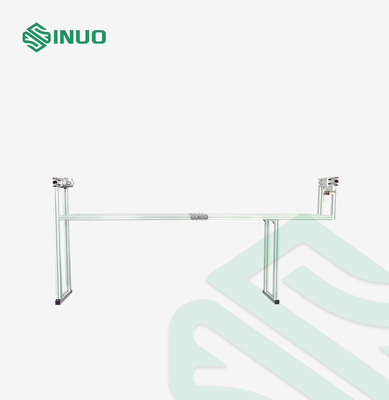

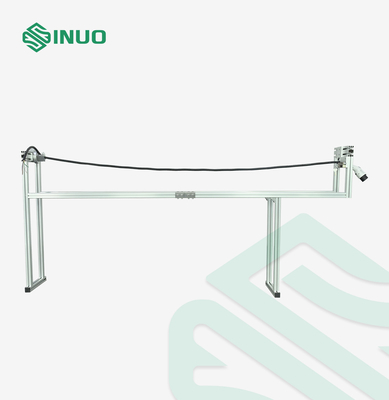

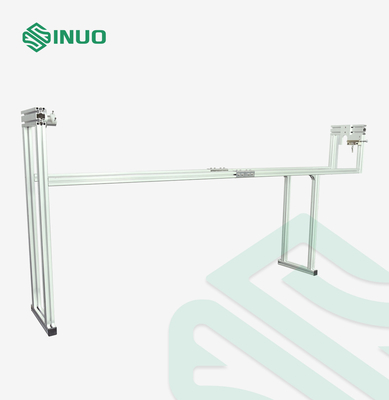

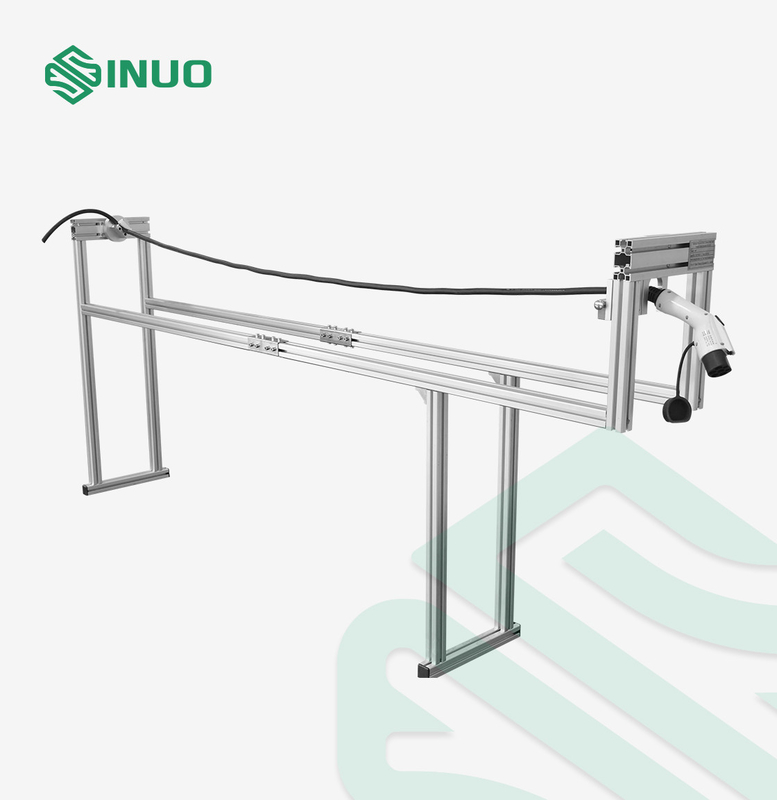

Incavo dell'apparecchiatura di collaudo del connettore di IEC62196 2250mm EV 50kg - prova di forza degli sbocchi

Tester meccanico di forza degli Incavo-sbocchi portatili multipli del veicolo di IEC62196 New Energy

Norme & clausole aderite

IEC 62196-1Ed.4CDV: 2020 «spine, incavo - sbocchi ed accoppiatori per le applicazioni industriali e simili e per clausole 26,3 dei veicoli elettrici», fico 19.

IEC60884-1: 2006 «spine ed incavo-sbocchi per la famiglia ed i simili scopi Part1: Clausola 24,9 di requisiti generali» e figura 29.

«Spine GB2099.1-2008 ed incavo-sbocchi per la famiglia ed i simili scopi Part1: Clausola 24,9 di requisiti generali» e figura 29.

Parametri tecnici

Domande & risposte

Q: Che cosa è l'altezza cadente?
: L'altezza cadente è 750mm.

Q: Che cosa sono la dimensione per questo dispositivo?
: La dimensione del dispositivo è circa i pesi 50kg di 2400×850×400 (millimetro) W×D×H.

Dettagli:

Per verificare la forza meccanica delle spine regenerable e dei connettori automobilistici misura con i cavi flessibili.

Il campione è tenuto in modo che il cavo sia livellato e poi è permesso cadere sul pavimento di calcestruzzo. Ciò è stata fatta 8 volte; il cavo era 45° rotante ogni volta è stato riparato.

Le spine ed i connettori rinnovabili del veicolo misura con una piccola parte (circa 200mm) del tipo più leggero di cavo della flessione con la sezione trasversale minima raccomandata dal produttore.

Dopo le prove, i campioni non mostreranno danno come specificato nell'IEC 62196-1Ed. 4 cdv 2020; In particolare, nessuna parte dovrebbe staccarsi o venire liberamente. Il campione non dovrebbe esporre le parti che possono essere fatte pagare. I campioni dovrebbero mantenere la loro valutazione del IP.
Gli accessori con un grado di protezione IP44 o più su dovrebbero essere sottoposti a prove pertinenti specificate nell'IEC 62196 - 1ed. Clausola 4CDV 2020 20.

Gli accessori con gli alloggi termoplastici saranno collaudati a IEC62196-1ed. Clausola 4CDV 2020 21,4.
