| Marchio: | Sinuo |
| Numero di modello: | SN1007 |
| MOQ: | 1 |
| prezzo: | Customized |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 30 insiemi/mese |

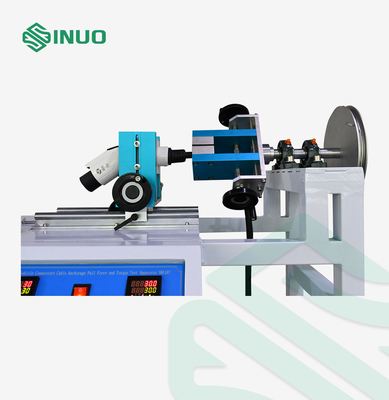

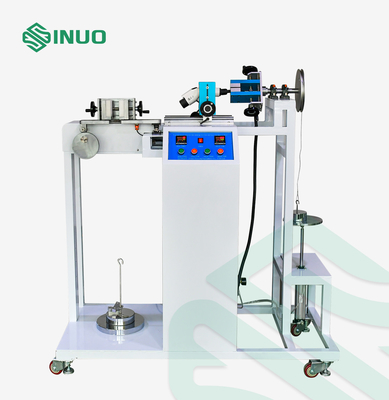

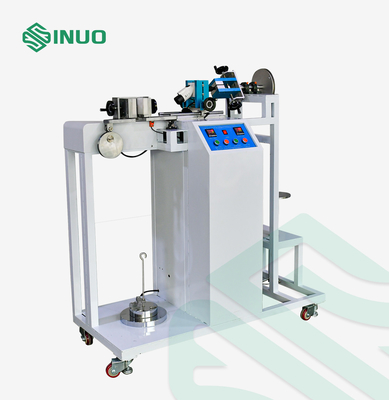

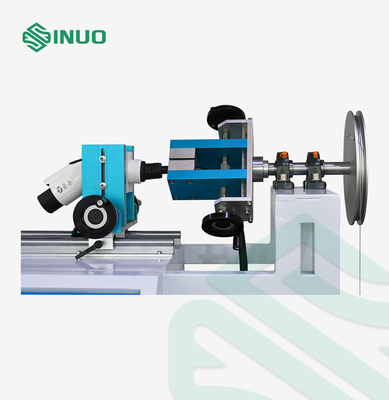

Le spine e gli incavi dei veicoli di IEC 62196 New Energy cablano l'attrezzatura di prova di coppia di torsione e di tirata
Norme & clausole aderite
Figura 2020 di clausola 25,3 di IEC 62196-1 Ed.4CDV 17 e tabella 11,
IEC60309-1: 2012 clausola 23,3, ecc.
Parametri tecnici
| Metodo di operazione | Operazione del bottone |
| Modo dell'azionamento | Motore e cilindro |
| Pesi della forza di tirata |
50N*1, 60N*1, 110N*1, 40N*2,110N*1 Può raggiungere 160N, 200N, 240N, 250N, 500N |
| Pesi di coppia di torsione |
6N*1, 7N*1, 12N*1, 15N*1, 23N*1, 110N*1 Può raggiungere 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m |
| Braccio di coppia di torsione | 100mm (Ф200mm) |
| Frequenza di tirata | 1cycle/s |
| Cicli di tirata | 1-9999 cicli, possono essere prestabiliti, difetto 100 cicli |
| Serri il tempo applicato | 0-99H59M59S, può essere prestabilito, difetto 1min |
| Dispositivo | Un insieme del dispositivo universale |
Panoramica dell'attrezzatura
Campioni e restrizioni: Interfacce di carico del veicolo elettrico (spina, incavo-sbocchi, connettori del veicolo), spine di scopo, incavo-sbocchi ed accoppiatori industriali.
Applicazione: per verificare le spine del veicolo e gli incavo-sbocchi, connettori per resistere alla forza ed alla coppia di torsione specificate di tirata.
Principio della prova: La tirata è realizzata dal motore diregolamento monofase per determinare il meccanismo eccentrico, la velocità del motore è regolabile, assicurare il momento accurato per ogni forza di tirata si è applicata; la coppia di torsione è raggiunta facendo uso dei cilindri, dei vassoi, dei pesi e dei relè di tempo.
Struttura: La forza di tirata si applica attraverso i pesi, la coppia di torsione si applica tramite il braccio di coppia di torsione e del peso. Il contatore prestabilito ed il relè di tempo del visualizzatore digitale sono usati per controllare i cicli della prova di trazione ed il periodo della prova di coppia di torsione. I cicli di prova o il tempo della prova raggiunge il valore prestabilito, l'apparato automaticamente smetteranno di provare. Lo spostamento massimo permesso del cavo flessibile delle spine, degli incavo-sbocchi e dei connettori del veicolo non supererà il requisito standard dopo la prova.
Ambiente di uso: Alimentazione elettrica: AC220V±10%, 50/60Hz, 1KW, o requisiti locali dell'alimentazione elettrica del cliente della partita
Temperatura di lavoro 0-40°C, umidità 30%-90%
Dimensioni: circa W1600*D500*H1135mm
Peso: circa 100kg
Q: Che cosa è i pesi di coppia di torsione per questo dispositivo?
: Un insieme dei pesi che possono raggiungere 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, 11N.m di coppia di torsione.
Q: Che cosa è la frequenza di tirata per questo dispositivo?
: È 1cycle/s.
Dettagli:
