Apparecchiatura di collaudo del connettore di EV

Fig12 IEC 62196 della vite di serraggio dell'apparecchiatura di collaudo del connettore del terminale EV

Fig12 IEC 62196 della vite di serraggio dell'apparecchiatura di collaudo del connettore del terminale EV

Marchio:	Sinuo
Numero di modello:	SN1012
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La CINA

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-1Ed.4CDV 2020

Alimentazione elettrica:

Secondo i requisiti di cliente

Stazione di prova:

Posto fisso

Frequenza delle prove:

(10 ± 2) r/min

Diametro di rotazione:

75 millimetri

Peso del carico:

0.4-70.3Kg

Altezza della prova:

260-660mm

Tempo della garanzia:

Un anno

Imballaggi particolari:

Cassa del compensato

Capacità di alimentazione:

10 insiemi/mese

Evidenziare:

apparecchiatura di collaudo del connettore di fig12 EV

Apparecchiatura di collaudo del connettore di IEC 62196 EV

Apparecchiatura di collaudo del ev Fig12

Descrizione del prodotto

Apparecchiatura di collaudo del terminale di vite di serraggio del connettore di IEC 62196 Fig12 EV

Norme & clausole aderite

Questa macchina di prove si conforma la clausola 13.3.1 fig12 di 62196-1:2020 di IEC, la tabella 3, ecc.

Parametri tecnici

Nome di parametro	Dati di parametro
Alimentazione elettrica	Secondo i requisiti di cliente
Stazione di prova	Singolo
Frequenza delle prove	(10 ± 2) r/min
Diametro della rotazione	75mm
Tempi della prova	1-999999times
Peso del carico	0.4-70.3Kg
Altezza della prova	260-660mm regolabili
Diametro della boccola	6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm
Dimensioni & peso dell'attrezzatura	L 600mm* W 600mm * H1680mm, approssimativamente 350KG

Panoramica dell'attrezzatura

È usato per collaudare meccanicamente il terminale per determinare se la progettazione e la struttura di nuovo terminale è compatibili con il nuovo conduttore e se le sezioni trasversali di massimo e minime sono buone. Inoltre, è usato per controllare se i terminali di vite di serraggio possono resistere allo sforzo durante l'uso normale.

Il numero delle prove può essere prestabilito prima della prova. Quando il numero prestabilito delle prove è raggiunto, le fermate della macchina di prove automaticamente e un allarme è pubblicata. È usato per eseguire le prove meccaniche sui terminali per determinare se la progettazione e la struttura di nuovi terminali sono compatibili con i nuovi conduttori e se le sezioni trasversali di massimo e minime sono buone. Inoltre, è usato per controllare se i terminali di vite di serraggio possono resistere allo sforzo durante l'uso normale.

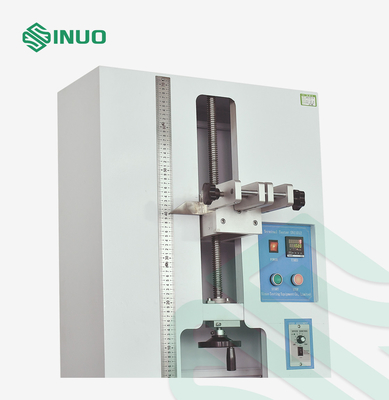

Fig12 IEC 62196 della vite di serraggio dell'apparecchiatura di collaudo del connettore del terminale EV 0

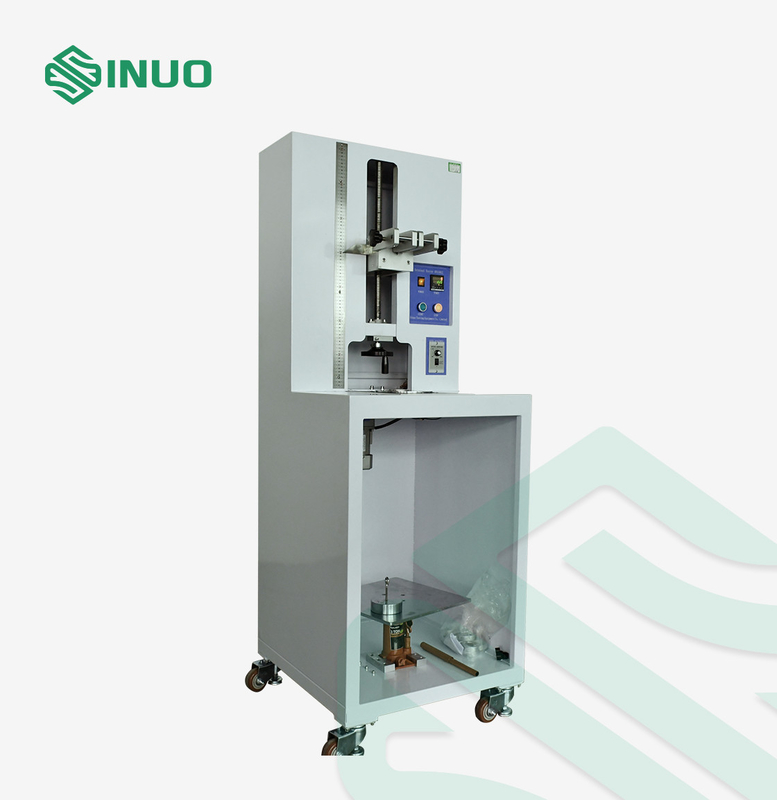

Fig12 IEC 62196 della vite di serraggio dell'apparecchiatura di collaudo del connettore del terminale EV 1

Domande e risposte

Q: Che cosa è il diametro di imbussolare il foro per questo dispositivo?
: È 6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm (dettagli si riferiscono alla tabella seguente 3).

Q: Che cosa è il tasso di prove a questo dispositivo?
: È (10±2) r/min.

Dettagli:

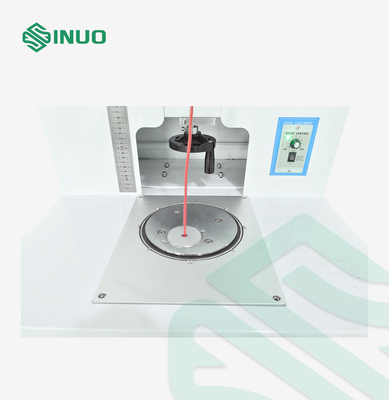

Fig12 IEC 62196 della vite di serraggio dell'apparecchiatura di collaudo del connettore del terminale EV 2

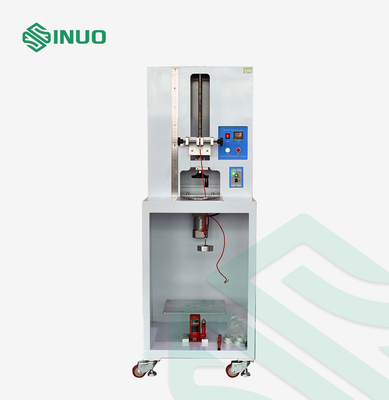

Fig12 IEC 62196 della vite di serraggio dell'apparecchiatura di collaudo del connettore del terminale EV 3
