Polvere dell'apparecchiatura di collaudo del connettore di clausola 20,2 EV - camera di prova della prova

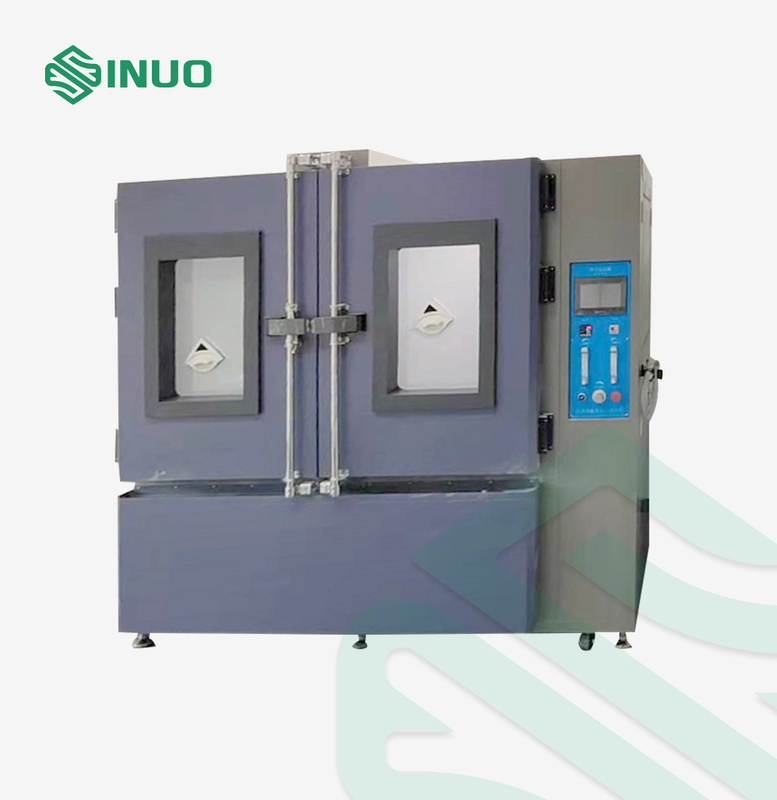

Camera di prova antipolvere dell'apparecchiatura di collaudo del connettore di EV

Norme & clausole aderite

Questa camera di prova aderisce IEC60529-2013, EN60529, DIN40050, SAEJ575 ed ecc.

Parametri tecnici

1. Dimensione interna dello spazio: larghezza 1500mm*depth 1000mm*height 1000mm;

2. Polvere della prova: polvere di talco asciutta che può passare al un setaccio quadrato con una maglia di 75μm e un diametro di cavo di 50μm.

3. Importo della polvere: 2-4kg/m3.

4. Velocità dell'aria: <2m>

5. Differenza di pompaggio di pressione: 0 ~ -10kPa regolabile, fornito dell'esposizione del manometro.

6. Controllo di flusso di pompaggio del pulsometro: 60-600, 600-6000mL/min regolabile;

7. Temperatura di riscaldamento: la temperatura normale +10℃~+60℃ può essere regolato per ridurre l'umidità nella camera e per visualizzare l'umidità nella camera;

8. La struttura completamente chiusa, la pompa di vibrazione adotta una pompa pneumatica di vibrazione, l'ampiezza può essere regolato stepless regolando il flusso d'aria, il fan potente di circolazione fa circolare l'aria dell'interno per determinare la sospensione della polvere e la velocità del fan può essere regolato dal convertitore di frequenza;

9. Porta sigillata con la finestra di vetro, fornita della spazzola di rimozione di polvere per facilitare osservazione delle condizioni interne;

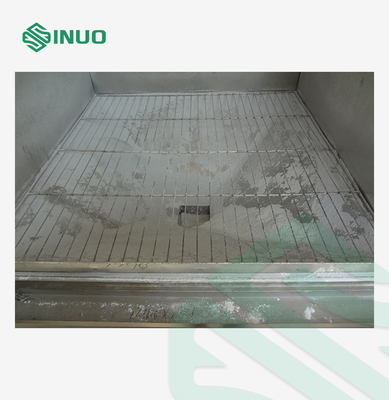

10. il recinto di acciaio inossidabile di Doppio strato accantona i campioni del posto;

11. Configurazione di sistema di vuoto: pulsometro, misuratore di portata, manometro negativo di vuoto, valvola regolante la pressione, filtro.

12. La parete interna è fatta di acciaio inossidabile e la parete esterna è dipinta con i piatti d'acciaio.

13. Configuri l'alimentazione elettrica della prova di campione (incavo antipolvere incorporato), il di accensione dell'alimentazione elettrica del campione è controllato dalla macchina e l'entrata di potere è separata dalla macchina

14. Risoluzione: temperatura: 0.1°C, tempo: 1S;

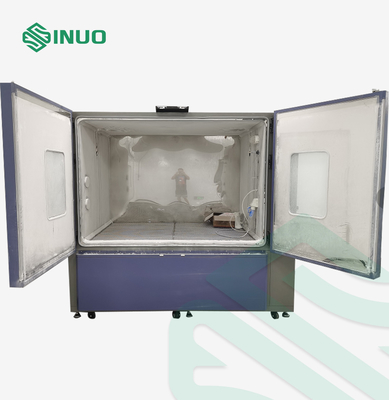

15. Porta: Doppia porta, dimensione W1500mm*H1000mm di apertura della porta;

16. L'interfaccia di controllo è azionata dal touch screen, che è facile da operare e sarà provato automaticamente dopo che i parametri di programma sono fissati.

Panoramica dell'attrezzatura

Scopo di prova: Questa camera di prova è utilizzata per attrezzatura meccanica, elettrica, elettronica, elettrochimica ed elettromeccanica. Valuti la resistenza, lo stoccaggio ed il funzionamento di questi dispositivi all'esposizione per asciugare la sabbia o le atmosfere contenenti polveri. Usato per prova di prestazione di sigillamento del prodotto e prova di affidabilità.

Caratteristiche della camera:

1. La vibrazione adotta il modo pneumatico di vibrazione e l'ampiezza può essere regolato stepless;

2. Fornito di convertitore di frequenza, la velocità di marcia del fan può essere regolato dalla conversione di frequenza;

3. La velocità e la pressione di pompaggio del campione possono essere regolato indipendente e la pressione di pompaggio è stabile;

4. Fornito di metro elettronico di umidità e di temperatura, che può direttamente essere visualizzato sul touch screen;

5. L'imbuto inferiore è fornito di commutatore della valvola a sfera per la sostituzione facile della polvere;

6. La parete della camera di prova è fornita di montaggio filtro della polvere dell'aria e la pressione atmosferica delle camere interne ed esterne è compensata;

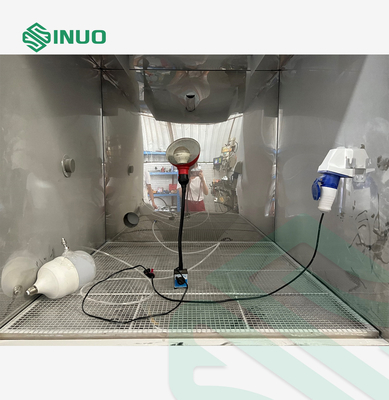

7. Il programma è facile da operare. Inoltre, la funzione di preriscaldamento accesa del campione si aggiunge. Per esempio quando le lampade di prove, le lampade sono richieste di essere alimentate sopra e di essere preriscaldate ad uno stato stabile prima di prova della polvere. Dopo che il tempo di riscaldamento è completo, il dispositivo inizierà automaticamente la prova della polvere. In questo modo, la prova dell'apparecchio d'illuminazione può essere completata direttamente nella camera a polvere contemporaneamente.

8. Struttura della camera: l'apertura della porta è sgombra (1500X1000mm) e la porta è completamente aperta, che è conveniente per la collocazione dei campioni grandi e pesanti nella camera.

Protezione di sicurezza: allarme e causa dell'errore, elaboranti funzione rapida, arresto automatico dopo l'allarme dell'errore; protezione di perdita, protezione di cortocircuito, motore del ventilatore che surriscalda, perdita globale di fase dell'attrezzatura/fase inversa, protezione globale di sincronizzazione dell'attrezzatura.

Alimentazione elettrica: CA 380V 50HZ 4KW; un'interfaccia di fonte dell'aria compressa, tubo dell'aria di Φ8mm.

Struttura della camera:

1. È progettato come imbuto conico con un porto della raccolta di polvere e un porto di salto della polvere al fondo. Installi un fan ad alta pressione di circolazione della turbina al porto di salto della polvere per inviare la polvere dall'imbuto alla cima della camera interna. La polvere è abbattuta naturalmente verticalmente dalla cima. Quando la polvere cade sulla parete laterale dell'imbuto, la polvere è riciclata al porto di salto della polvere dal dispositivo di vibrazione, di modo che il ciclo comincia ripetutamente.

2. Materiale interno della camera: piatto di acciaio inossidabile;

3. Materiale esterno della camera: piatto d'acciaio laminato a freddo + pittura/plastica bollenti dello spruzzo;

4. Due finestre di osservazione;

5. Ruspa spianatrice della polvere: è conveniente osservare la situazione di prova;

6. Accensione della lampada: un'illuminazione del LED è installata dentro, che è conveniente per l'osservazione della situazione di prova;

7. Foro della prova: Ø100mm;

8. Il carico del sostegno del compartimento: 100KG.
