Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di collaudo terminale di carico della pistola del veicolo elettrico Fig12 di IEC 62196

Marchio:	Sinuo
Numero di modello:	SN1012
MOQ:	1
prezzo:	Negoziabile
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-1Ed.4CDV 2020

Frequenza delle prove:

(10 ± 2) r/min o (9 ± 1) r/min

Alimentazione elettrica:

Può essere personalizzato

Stazione di prova:

Posto fisso

Diametro di rotazione:

75/76mm

Peso del carico:

0.4-70.3Kg

Altezza della prova:

260-660mm

Diametro cassa:

6.5-44.5mm

Imballaggi particolari:

cassa del compensato

Capacità di alimentazione:

10 insiemi/mese

Evidenziare:

Apparecchiatura di collaudo terminale di carico della pistola del veicolo

Apparecchiatura di collaudo terminale della pistola di IEC 62196

Descrizione del prodotto

Apparecchiatura di collaudo terminale di carico della pistola del veicolo elettrico Fig12 di IEC 62196

Norme & clausole aderite

Questa macchina di prove si conforma alla clausola 13.3.1 fig12 di 62196-1:2020 di IEC, alla tabella 3 e a UL486A-B: 2009clause 9.3.2.1, clausola 9.3.2.3, clausola 9.3.2.4 e tabella 26 e figura 6 ecc.

Parametri tecnici

Nome di parametro	Dati di parametro
Alimentazione elettrica	Secondo i requisiti di cliente
Stazione di prova	Singolo
Frequenza delle prove	(10 ± 2) r/min o (9 ± 1) r/min, regolabile
Diametro della rotazione	75 / 76mm
Tempi della prova	1-99min59s
Peso del carico	0.4-70.3Kg
Altezza della prova	260-660mm regolabili
Diametro della boccola	6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm
Dimensioni & peso dell'attrezzatura	L 600mm* W 600mm * H1680mm, approssimativamente 350KG
Modo della regolazione in altezza	Adeguamento manuale, con il meccanismo di sollevamento dello scorrevole della vite
Meccanismo sostenente	Il vassoio del peso con il sensore del valore della forza, il valore della forza del monitoraggio del touch screen, può raggiungere 0-965N la prova di tensione 1min

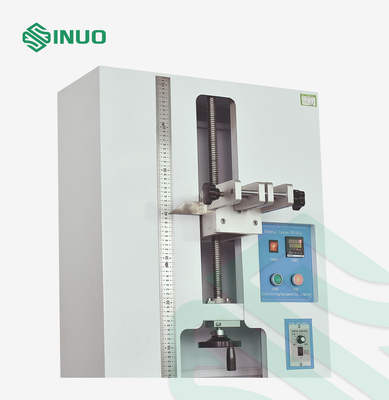

Apparecchiatura di collaudo terminale di carico della pistola del veicolo elettrico Fig12 di IEC 62196 0

Panoramica dell'attrezzatura

Questo dispositivo prova se i terminali infilati ed i terminali scuciti possono resistere allo sforzo del meccanismo durante l'uso normale. Pricipalmente è usato per giudicare se la progettazione e la struttura del filo che preme il terminale per soddisfare le richieste del cavo di pressione senza eccessivo danno.

Adotta la struttura della vite della guida. Una volta usato, il numero delle prove può essere prestabilito in primo luogo ed il valore stabilito si fermerà automaticamente ed accompagnato dal segnale di allarme sano.

Il numero delle prove può essere prestabilito prima della prova. Quando il numero prestabilito delle prove è raggiunto, le fermate della macchina di prove automaticamente e un allarme è pubblicata.

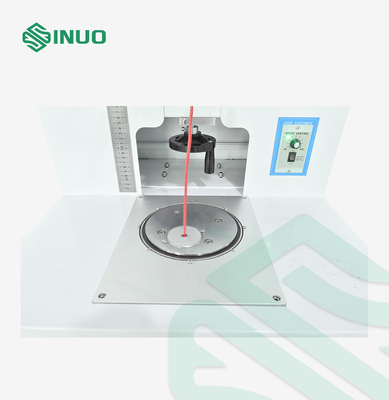

Apparecchiatura di collaudo terminale di carico della pistola del veicolo elettrico Fig12 di IEC 62196 1

Domande e risposte

Q: Che cosa è il diametro di imbussolare il foro per questo dispositivo?
: È 6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm (dettagli si riferiscono alla tabella seguente 3).

Q: Che cosa è il tasso di prove a questo dispositivo?
: È (10±2) r/min.

Dettagli:

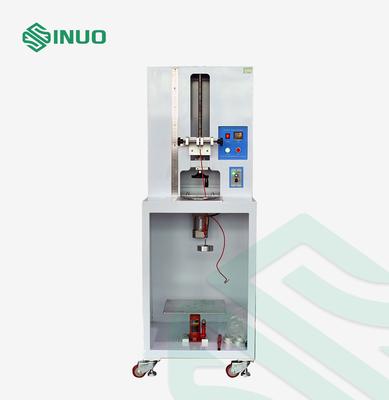

Apparecchiatura di collaudo terminale di carico della pistola del veicolo elettrico Fig12 di IEC 62196 2

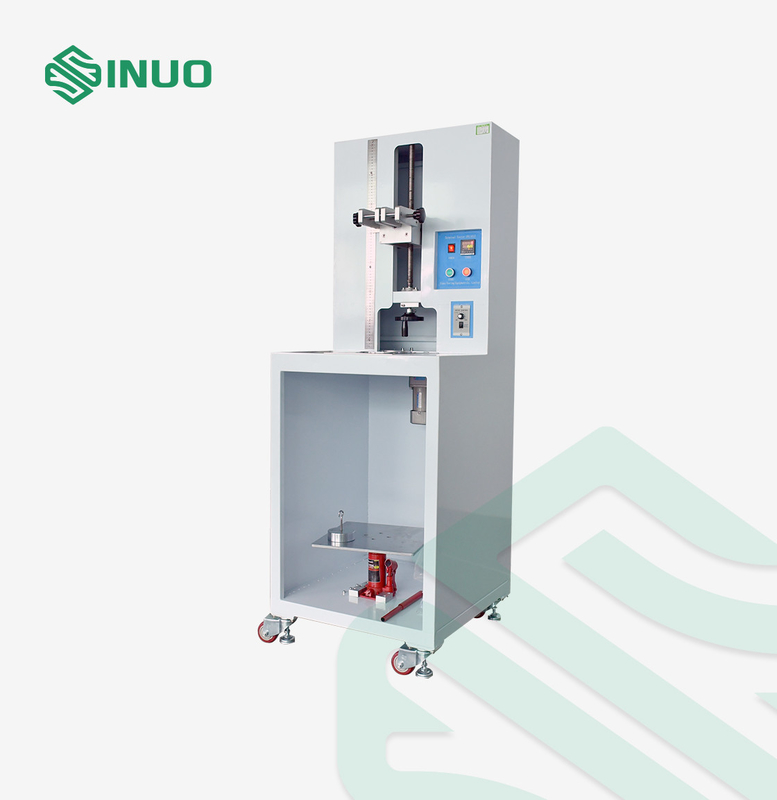

Apparecchiatura di collaudo terminale di carico della pistola del veicolo elettrico Fig12 di IEC 62196 3
