Apparecchiatura di collaudo del connettore di EV

L'interruttore di sicurezza dell'incavo del commutatore di IEC62196 EV ritira l'apparecchiatura della prova della forza

L'interruttore di sicurezza dell'incavo del commutatore di IEC62196 EV ritira l'apparecchiatura della prova della forza

Marchio:	Sinuo
Numero di modello:	SN1013
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	15 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-1Ed.4CDV 2020

Clausole applicate:

Clausola 14.1.5, 14.1.6

Metodo di operazione:

Operazione manuale

Configurazione del peso:

165-750N

Spine della prova:

Su misura

Stazione di prova:

Posto fisso

Figure applicate:

Fig13, fig14

Tabella applicata:

Tabella 5

Imballaggi particolari:

cassa del compensato

Capacità di alimentazione:

15 insiemi/mese

Evidenziare:

L'interruttore di sicurezza dell'incavo ritira l'apparecchiatura della prova della forza

Apparecchiatura della prova della forza dell'incavo del commutatore di EV

Descrizione del prodotto

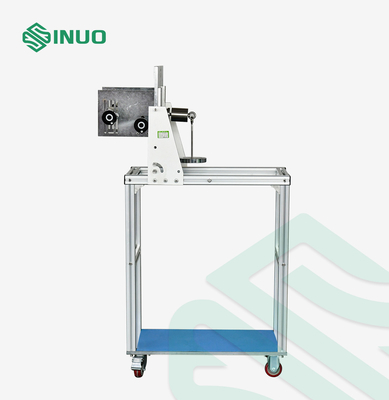

L'interruttore di sicurezza dell'incavo del commutatore di IEC62196 EV ritira l'apparecchiatura della prova della forza

Le norme & le clausole aderite per l'interruttore di sicurezza dell'incavo del commutatore ritirano l'apparecchiatura della prova della forza

Clausola 14.1.5, 14.1.6, fig13, fig14 di 62196-1:2020 di IEC.

Clausola 17,2 di 62196-1:2014 di IEC.

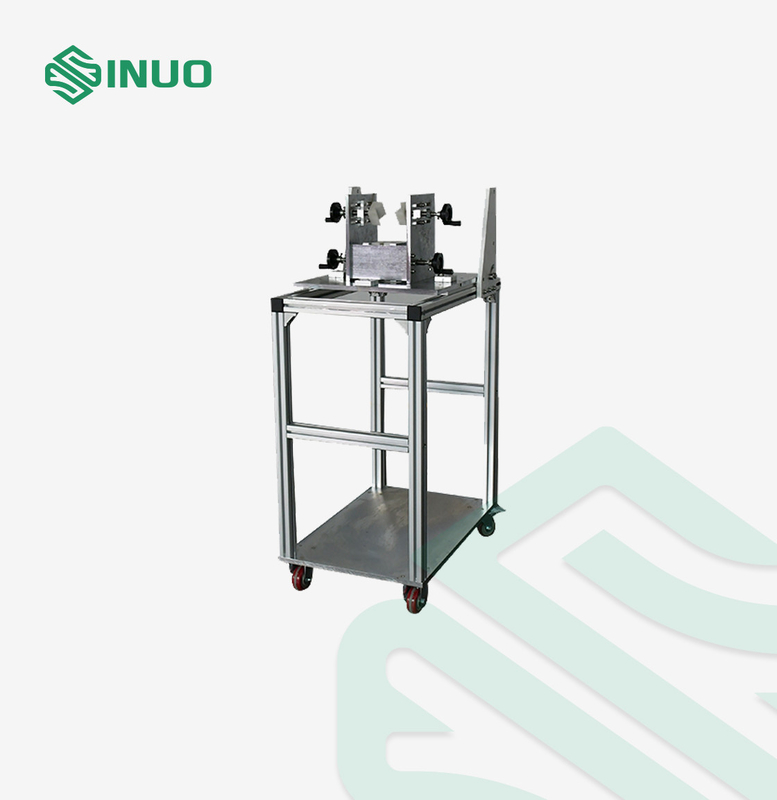

La panoramica dell'attrezzatura per l'interruttore di sicurezza dell'incavo del commutatore ritira l'apparecchiatura della prova della forza

Scopo di prova: La struttura dell'interfaccia di carico dovrebbe permettere che la pistola di carico sia inserita ed estratta facilmente e che dovrebbe impedire la pistola di carico la caduta dall'incavo durante l'uso normale. Verifichi che la forza massima richiesta per tirare il cavo di carico dall'incavo degli apparecchi sia all'interno della gamma specificata nella norma.

Principio della prova: Forza inserita massima dell'incavo: Applichi la forza inserita massima specificata nella norma (la forza totale del peso principale, del peso supplementare, del gancio (dispositivo di serraggio) e della spina della prova) alla spina della prova e la spina dovrebbe uscire dall'incavo.

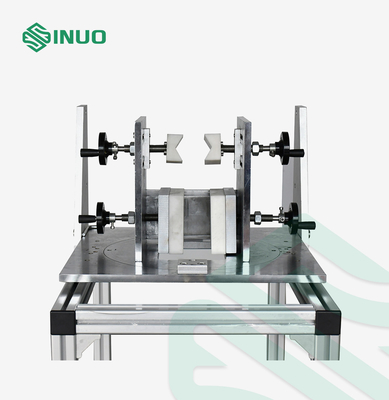

Struttura: Questo dispositivo è composto di dispositivo di serraggio installato sotto il piatto superiore A, il peso principale F, il peso supplementare G e la spina C. della prova. La struttura del dispositivo è compatibile con GB/T20234.1 la figura 5 e GB11918.4 la figura 102, compreso il test di carico meccanico dell'interfaccia, della prova del dispositivo di bloccaggio e della prova di carico orizzontali orizzontali della forza di inserzione.
Nota: Il morsetto regolabile è adottato, che può essere commutato verticalmente ed orizzontalmente e può premere i vari prodotti; il morsetto di D è sostituito da un anello, che è più conveniente da funzionare ed usare; il peso principale direttamente è controbilanciato senza un sostegno.

I parametri tecnici per l'interruttore di sicurezza dell'incavo del commutatore ritirano l'apparecchiatura della prova della forza

Una forza massima di ritiro

La forza massima di ritiro dello incavo-sbocco soddisfarà le richieste della tabella 1.

Applichi la forza massima di ritiro specificata nella norma (la forza totale del peso principale, il peso supplementare, il gancio (dispositivo di serraggio) alla spina della prova, quando il peso supplementare è caduto da un'altezza di 50mm, la spina dovrebbe uscire dall'incavo.

L'utente dovrebbe selezionare un peso appropriato per la prova secondo la seguente tavola:

Tipo del campione (CA A)	Ritiro N	Peso principale N	Peso supplementare N
6-40	165	148,5	16,5
41-80	300	270	30
81-150	440	396	44
151-250	660	396+148.5+49.5	66
Tipo del campione (CC A)
C'è ne	750	396+148.5+49.5+15	75
Clausola A 17,2
<59>	150	135	15
60-99	275	247,5	27,5
100-125	400	270+90	40
Nota: Il peso principale già contiene il peso della spina e del gancio della prova

Forza minima di ritiro di B

Inserisca il calibro con la forza minima di ritiro specificata nella norma (cioè il perno della prova (singolo perno) che soddisfa le richieste di questa norma, la massa totale del perno dovrebbe essere uguale al valore specificato nella tavola) in ogni singolo incavo nello incavo-sbocco. Il calibro non deve essere rimosso dall'incavo in 30 secondi.

Diametro nominale del perno millimetro	Diametro del calibro millimetro +0 -0,01	Forza totale minima N
5	4,80	2,5
6	5,80	5
7	6,80	5
8	7,80	10
10	9,80	15
12	11,80	20
Nota: La forza minima di ritiro già comprende il peso del calibro

Caratteristiche della struttura di C

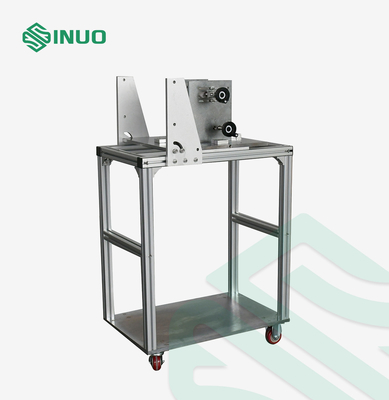

Questo dispositivo pricipalmente è composto di dispositivo dell'installazione, di dispositivo di serraggio, di peso principale, di peso supplementare e di spina della prova. Sulla base di esperienza, il morsetto di tirata è cambiato ad un contrappeso, il gancio del peso direttamente è collegato alla spina della prova ed il dispositivo per la tenuta del campione è configurato. La forma specifica è indicata nella figura 1.

L'interruttore di sicurezza dell'incavo del commutatore di IEC62196 EV ritira l'apparecchiatura della prova della forza 0

Spina della prova di D

La spina della prova, secondo i capitolati d'appalto pertinenti, avrà contatti macinati finemente di acciaio temperato, avendo una rugosità di superficie che non supera il µm 0,8 sopra la loro lunghezza attiva e spaziato alle distanze nominali, con una tolleranza di ±0,05 millimetro.

La dimensione dei contatti della spina o la distanza fra le superfici di contatto per altri tipi di contatti della spina sarà conforme alle dimensioni minime arrese i capitolati d'appalto pertinenti, con una tolleranza di ^+0,010mm

Le spine della prova non sono incluse in questa apparecchiatura della prova, prego utilizzano quelle spine della prova che il cliente già ha ordinato esclusivamente come seguire:

No:	Norma	Figura no:	Nome	QTY
1	IEC del © di IEC62196-2/Ed.3/CDV (E)	Strato 1 del CAPITOLATO D'APPALTO 2-I	Test-plug1: 32A, ENTRATA del VEICOLO di CA di 250 V	1
2	IEC del © di IEC62196-2/Ed.3/CDV (E)	Strato 1 del CAPITOLATO D'APPALTO 2-Ilb	Test-plug1: 63 A, A TRIFASE O 70 DI 480 V, UNA MONOFASE DI 250 V	1
3	IEC del © di IEC62196-2/Ed.3/CDV (E)	Strato 1 del CAPITOLATO D'APPALTO 2-Ild	Prova-VEICOLO INLET2: 63 A, A TRIFASE O 70 DI 480 V, UNA MONOFASE DI 250 V	1
4	IEC del © di IEC62196-2/Ed.3/CDV (E)	Strato 1 del CAPITOLATO D'APPALTO 2-Ilf	Prova-VEICOLO INLET3: 63 A, A TRIFASE O 70 DI 480 V, UNA MONOFASE DI 250 V	1
5	IEC del © di IEC62196-2/Ed.3/CDV (E)	Strato 1 del CAPITOLATO D'APPALTO 2-Illa	Prova-spina 4: 16 A, una SPINA MONOFASE di 250 V CON 1 CONTATTO PILOTA	1
6	IEC del © di IEC62196-2/Ed.3/CDV (E)	Strato 1 del CAPITOLATO D'APPALTO 2-Illb	Prova-spina 6: 32 A, una SPINA MONOFASE di 250 V CON 2 CONTATTI PILOTA	1
7	IEC del © di IEC62196-2/Ed.3/CDV (E)	Strato 1 del CAPITOLATO D'APPALTO 2-Illc	Prova-spina 8: 63 A, una SPINA TRIFASE di 480 V CON 2 CONTATTI PILOTA	1
8	IEC del © di IEC62196-3/Ed.2/CDV (E)	CAPITOLATO D'APPALTO 3-Ib Strato 1	CONNETTORE 10 del VEICOLO della prova	1
9	IEC del © di IEC62196-3/Ed.2/CDV (E)	CAPITOLATI D'APPALTO BB DI CONFIGURAZIONE ACCOPPIATORE 250 DEL VEICOLO UNA CC DI 900 V Strato 1 del CAPITOLATO D'APPALTO 3-Iia	CONNETTORE 11 del VEICOLO della prova	1
10	IEC del © di IEC62196-3/Ed.2/CDV (E)	Strato 2 del CAPITOLATO D'APPALTO 3-IIIa	ENTRATA 12 del VEICOLO della prova	1
11	IEC del © di IEC62196-3/Ed.2/CDV (E)	VEICOLO INLETMODES 2, 3 E 4 strato 2 del CAPITOLATO D'APPALTO 3-Iva	ENTRATA 13 del VEICOLO della prova	1
12	IEC del © di IEC62196-3/Ed.2/CDV (E)	L'ENTRATA del VEICOLO del CAPITOLATO D'APPALTO 3-Ivb TUTTI I MODI riveste 1	ENTRATA 14 del VEICOLO della prova	1

Perni della prova di E

I perni della prova non sono inclusi in questa apparecchiatura della prova, prego utilizzano quei perni della prova che il cliente già ha ordinato esclusivamente come seguire:

Diametro nominale del perno millimetro	Diametro del calibro millimetro +0 -0,01	Forza totale minima N
5	4,80	2,5
6	5,80	5
7	6,80	5
8	7,80	10
10	9,80	15
12	11,80	20
Nota: La forza minima di ritiro già comprende il peso del calibro

La configurazione ed i dettagli per l'interruttore di sicurezza dell'incavo del commutatore ritirano l'apparecchiatura della prova della forza

Configurazione del calibro:

Fatto di S136, il perno è il valore minimo della dimensione standard, la tolleranza è di +0,01 0 millimetri, il gioco è ±0.05mm ed il rivestimento è 0.8um
incavo di corrispondenza gauge*1 della forza inserita massima 16A;
incavo di corrispondenza gauge*1 della forza inserita massima 32A;
Incavo di corrispondenza gauge*1 della forza inserita massima di CC;

Configurazione del peso:

165: 148.5N peso supplementare principale x1 del peso x1+16.5N;
300N: 270N peso supplementare principale x1 del peso x1+30N;
440N: 396N peso supplementare principale x1 del peso x1+44N;
660N: 594N peso supplementare principale x1 del peso x1+66N;
750N: 675N peso supplementare principale x1 del peso x1+75N;
Nota: Il peso del peso principale comprende il peso del gancio ed il peso del peso è realizzato tramite la sovrapposizione e la combinazione.

Contenuto della prova:

7.11.8: Test di carico meccanico di carico dell'interfaccia
7.15.1.1: Prova del dispositivo di bloccaggio
7,17: Prova della forza di inserzione (parte della forza dell'estrazione)

Tempo di tenuta della prova: 60s, la presa guida il vassoio su e giù per sollevare il peso per raggiungere
Numero delle prove: 4 volte, una volta in ciascuno direzione di 90° intorno all'asse orizzontale, manualmente

Carico della prova:

Pistola di carico di CA: 100N
Pistola di carico di CC: 140N
1,0 chilogrammi

Figura di riferimento della prova:

L'interruttore di sicurezza dell'incavo del commutatore di IEC62196 EV ritira l'apparecchiatura della prova della forza 1
