Dispositivo di carico della prova della forza di inserzione dell'interfaccia del veicolo elettrico IEC62196

Dispositivo di carico della prova della forza di inserzione dell'interfaccia del veicolo elettrico IEC62196

Norme & clausole aderite per il dispositivo di carico della prova della forza di inserzione dell'interfaccia

Clausola 14.1.5, 14.1.6, fig13, fig14 di 62196-1:2020 di IEC.

Clausola 17,2 di 62196-1:2014 di IEC.

Parametri tecnici per il dispositivo di carico della prova della forza di inserzione dell'interfaccia

Panoramica dell'attrezzatura per il dispositivo di carico della prova della forza di inserzione dell'interfaccia

Scopo della prova: La struttura dell'interfaccia di carico dovrebbe renderla facile inserire la pistola di carico e controlla se la forza massima richiesta per inserire la pistola di carico nell'incavo degli apparecchi è all'interno della gamma specificata nella norma.

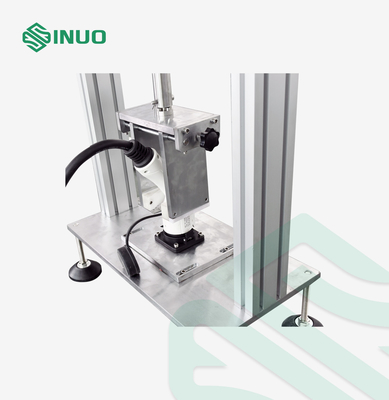

Principio della prova: La forza della pistola di carico inserita nell'incavo: metta la pistola di carico verticalmente verso il basso, il posto il peso principale secondo i requisiti standard sulla pistola di carico e poi usi un peso 0.8kg per cadere liberamente da un'altezza di 5cm per urtare il peso principale, la pistola di carico dovrebbe essere inserito nell'incavo alla posizione richiesta tramite il contatto

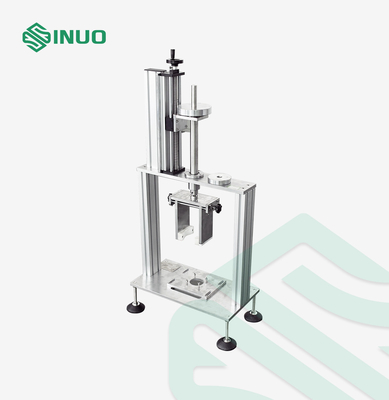

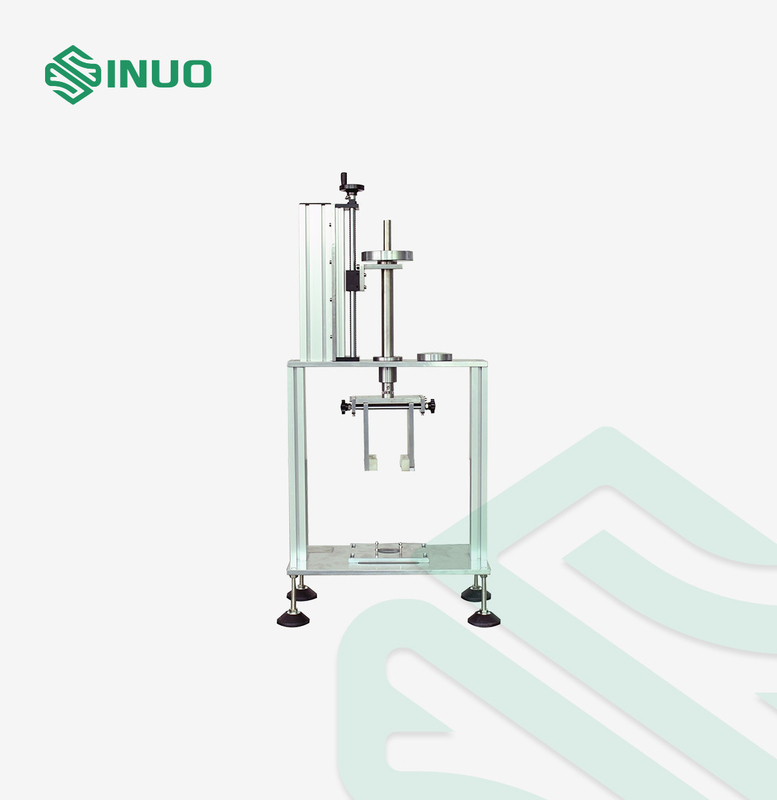

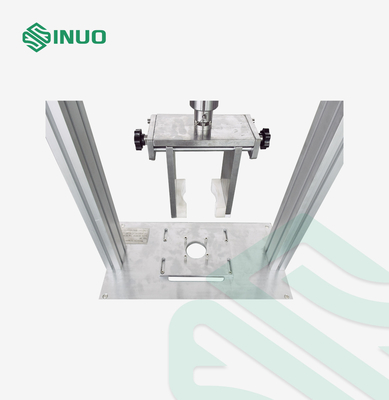

Struttura dell'attrezzatura: Questo dispositivo è composto di base di appoggio A dell'installazione dell'incavo, di dispositivo di serraggio di carico della pistola, di peso principale F e di peso supplementare G.
Nota: Il dispositivo regolabile concentrante è adottato, che può tenere tutti i tipi di prodotti di carico della pistola

Caratteristiche della struttura

Questo dispositivo pricipalmente è composto di dispositivo dell'installazione, di dispositivo di serraggio, di peso principale, di peso supplementare e di spina della prova. Sulla base di esperienza, il morsetto di tirata è cambiato ad un contrappeso, il gancio del peso direttamente è collegato alla spina della prova ed il dispositivo per la tenuta del campione è configurato. La forma specifica è indicata nella figura 1.
