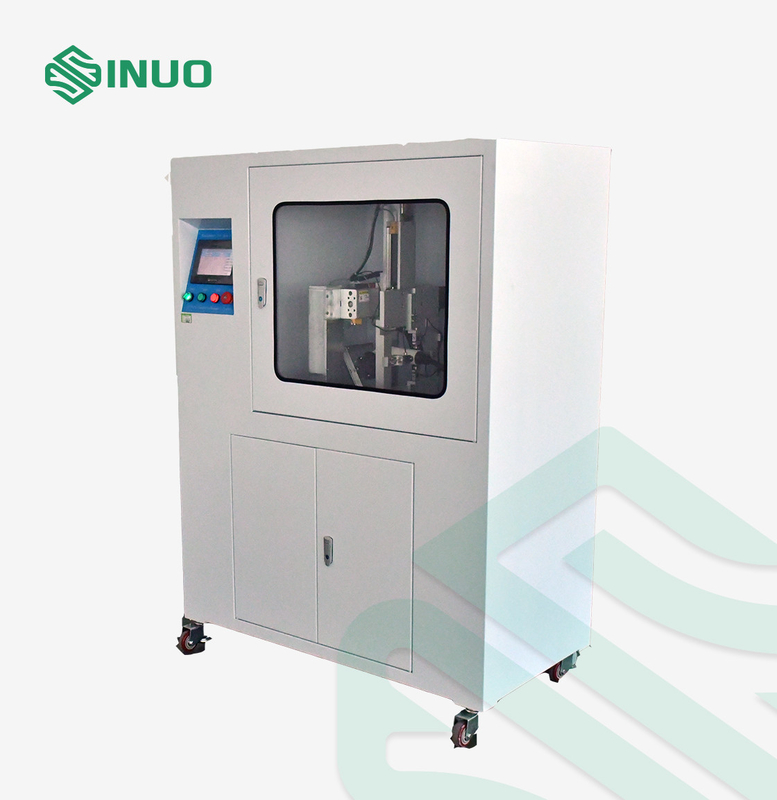

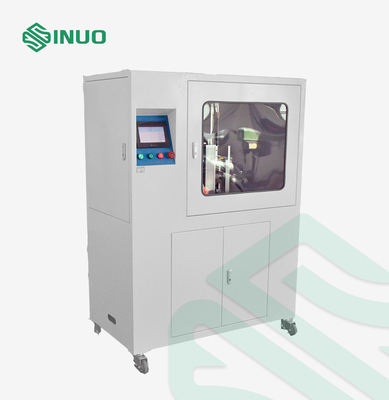

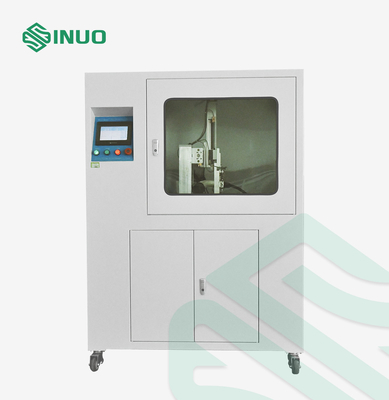

Apparecchiatura di collaudo del connettore di EV

Apparecchiatura di carico della prova di cattivo allineamento dell'interfaccia del veicolo elettrico IEC62196-3

Apparecchiatura di carico della prova di cattivo allineamento dell'interfaccia del veicolo elettrico IEC62196-3

Marchio:	Sinuo
Numero di modello:	SNQC1017
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 insiemi/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

Calibration Certificate (Cost Additional)

Norma applicata:

IEC 62196-3, clausola 36,3

Metodo di operazione:

Funzionamento touch screen

Metodo di controllo:

Controllo dello SpA

Stazione di prova:

Posto fisso

Modo dell'azionamento:

SERVOMOTORE

Forza applicata:

100 N

Tempo di tenuta:

0-999.9S

Tempo di intervallo:

0-999.9S

Imballaggi particolari:

cassa del compensato

Capacità di alimentazione:

10 insiemi/mese

Evidenziare:

Apparecchiatura di carico della prova di cattivo allineamento dell'interfaccia del veicolo

Apparecchiatura della prova di cattivo allineamento dell'interfaccia IEC62196-3

Descrizione del prodotto

Apparecchiatura di carico della prova di cattivo allineamento dell'interfaccia del veicolo elettrico IEC62196-3

Norme & clausole aderite per l'apparecchiatura di carico della prova di cattivo allineamento dell'interfaccia

Questa apparecchiatura della prova di cattivo allineamento si conforma IEC62196-3 alla clausola 36,3, figura 18.

Panoramica dell'attrezzatura per l'apparecchiatura di carico della prova di cattivo allineamento dell'interfaccia

Campioni e limiti: Interfaccia di carico.

Scopo di prova: È usato per applicare le forze su, giù, nel sinistro e nelle giuste direzioni al punto della presa della pistola di carico, per simulare l'operazione che di derivazione è sottoposta durante all'uso normale e per verificare la sua resistenza alla compressione in tutte le direzioni.

Principio della prova: Utilizzi il servomotore per guidare il manipolatore per realizzare l'applicazione sequenziale di forza nelle quattro direzioni di - X+X-Y+Y ed il tempo del valore e di intervallo della forza sono conforme ai requisiti standard.

Dimensioni dell'attrezzatura: 1100×700×1400 (millimetro) W×D×H, peso dell'attrezzatura: 260kg.

Alimentazione elettrica: AC220V±10%/50-60Hz, temperatura di lavoro 5-35℃, umidità 30%-90%.

Parametri tecnici per l'apparecchiatura di carico della prova di cattivo allineamento dell'interfaccia

Potere	Su misura secondo i requisiti
Metodo di controllo	Controllo dello SpA, operazione del touch screen
Stazione	Posto fisso
Forza	100N (monitoraggio del sensore di valore della forza, controllo automatico del sistema)
Tempo di tenuta della forza	0-999.9s
Tempo di intervallo	0-999.9s
Direzione di applicazione della forza	- X, +X, - Y, +Y
Montaggio dell'esemplare - sostegno	altezza di 1000mm dalla terra
Dimensioni globali di attrezzatura	1100mm×400mm×1500mm, 260kg

Dettagli

Questo apparato è si conforma a queste figure standard:

Apparecchiatura di carico della prova di cattivo allineamento dell'interfaccia del veicolo elettrico IEC62196-3 0

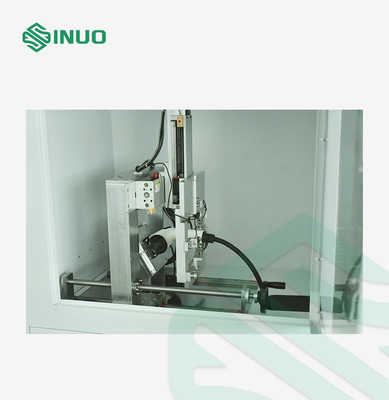

Forza che applica meccanismo

Apparecchiatura di carico della prova di cattivo allineamento dell'interfaccia del veicolo elettrico IEC62196-3 2
