IEC 62196-1 Interfaccia di ricarica dei veicoli elettrici Dispositivo di prova del carico meccanico
Norme e clausole rispettate
IEC 62196-1Ed.4CDV 2020 clausola 16.16, IEC 62196-1:2022

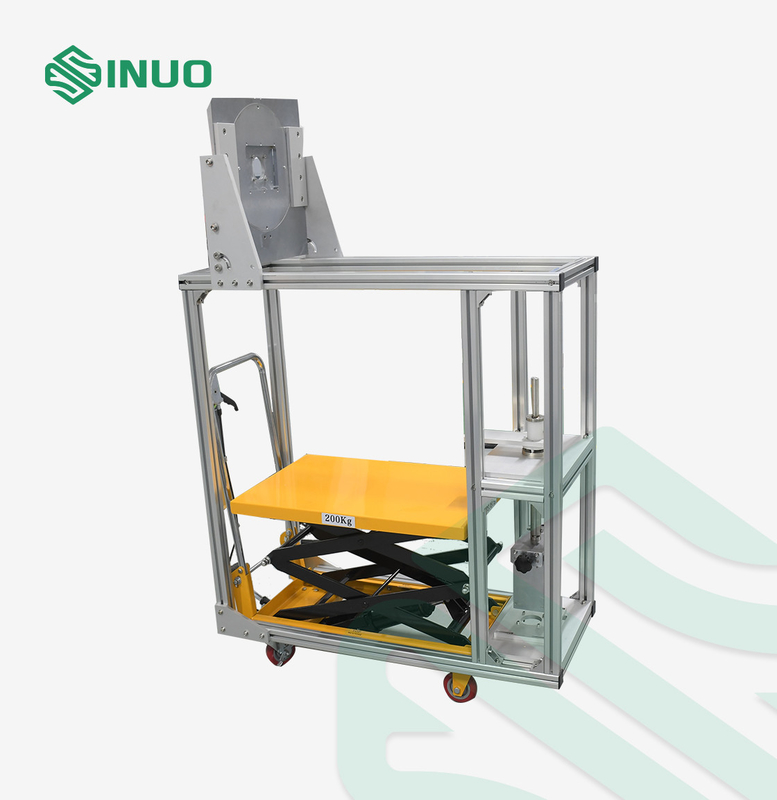

Visualizzazione delle attrezzature
This device is a special test instrument used to detect whether the force required to pull the plug out of the socket and the force required to insert the plug into the socket are within the specified rangeÈ un dispositivo indispensabile per gli accessori elettrici, i produttori di elettrodomestici,servizi di ispezione della qualità e istituti di ricerca scientifica per la rilevazione di apparecchi elettrici di uso quotidiano.
Caratteristiche strutturali

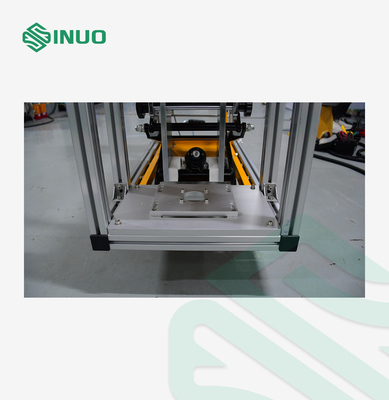

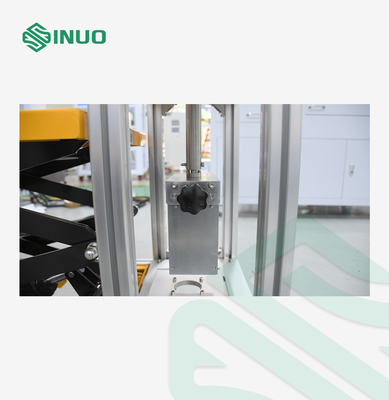

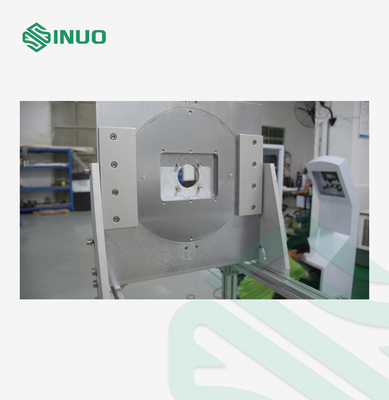

Questo dispositivo è costituito principalmente da dispositivi di prova del carico di ricarica e di prova della forza di accensione.pesi aggiuntiviIl dispositivo di forza di inserimento è costituito dal peso principale, dai pesi aggiuntivi, dai sedili di montaggio e dai tappi e tappi di prova.la pinza di trazione viene sostituita da un contrappeso, il gancio del peso è collegato direttamente alla spina di prova, è configurata una pinza per contenere il campione,e viene utilizzato un sollevamento per sollevare il peso o il peso principale della forza di inserimento per evitare i disagi di trasporto manuale. , migliorare l'efficienza del lavoro e ridurre i costi del lavoro,
Parametri tecnici
1La prova di carico di ricarica deve soddisfare i requisiti.
la massa totale della spina di alimentazione di prova o della spina del veicolo di prova, del dispositivo di fissaggio, del dispositivo portante, del peso principale,e i pesi aggiuntivi esercitano una forza di trazione conforme alle disposizioni della tabella 1.. la massa del peso supplementare deve essere tale da esercitare una forza pari a un decimo della forza di trazione.e poi rilasciare il peso aggiuntivo sul peso principale da un'altezza di 5 cm.
| Corrente nominale o massima corrente di funzionamento continua | Forza | |
| AC, DC | 6 |
165 |
| 40 < I ≤ 80 | 300 | |
| Climatizzazione | 80 < I ≤ 150 | 440 |
| 150 < I ≤ 250 | 660 | |
| DC | I> 80 | 750 |
| Quando l'oggetto di prova è una presa di alimentazione CA o una presa di un veicolo, il carico di prova è di 300 N; quando l'oggetto di prova è una presa di un veicolo DC, il carico di prova è di 750 N. | ||
Grafico 1 Carico di gravità con correnti nominali diverse
Selezione del peso
Secondo la tabella 1, selezionare un peso appropriato in base alla corrente e eseguire la prova.5
300N=270+30
440N=396+44
660N=396+44+154+66
750N=396+154+44+66+15+75
Tra questi, 148,5N, 270N e 396N sono i principali pesi con ganci.
Indicato in SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75
La forma e le dimensioni dei pesi aggiuntivi con fori trasparenti sono illustrate nella figura allegata SN1013C-13.
Il codice può essere personalizzato in seguito.
2La prova di forza di trazione della spina di ricarica deve soddisfare i requisiti.
Prima della prova, pulire l'olio sul pin, estrarre la presa di alimentazione di prova o la scatola di inserimento della presa del veicolo di prova dalla presa di alimentazione o dalla presa per 10 cicli.Quindi attaccarlo al dispositivo con una spina e fare il test di nuovo. la spina di ricarica non deve muoversi a velocità uniforme quando viene tolta o collegata,e la forza di inserimento e la forza di estrazione sono uguali alla gravità del peso e della spina e sono verticalmente verso il basso.
3. Stagno di prova standard
La spina di prova è costituita da contatti finemente macinati in acciaio indurito con una rugosità superficiale non superiore a 0.8 μm sulla sua lunghezza di lavoro e spaziati a una distanza nominale con una tolleranza di ±0Per gli altri tipi di perni, le dimensioni dei perni o la distanza tra le superfici dei perni devono essere conformi alle dimensioni minime previste dalle norme applicabili.
