Apparecchiatura di collaudo del connettore di EV

IEC62196-1 Dispositivo di prova di interfaccia di ricarica capacità di rottura 2 kW

IEC62196-1 Dispositivo di prova di interfaccia di ricarica capacità di rottura 2 kW

Marchio:	Sinuo
Numero di modello:	SNQC1005A
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Peso:

150 kg

Temperatura di funzionamento:

0-40°C

Umidità di lavoro:

30%-90%

Stazione:

Posto fisso

Dimensioni complessive:

W1000*D750*H1200mm

Fornitore di energia:

AC220V±10%/50-60Hz, 2Kw

Viaggio di prova:

0-150 mm, può essere predefinito

Velocità di innesco e di stacco:

0-10 volte/min, prestabilibile

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

Dispositivo di prova di rottura dell'interfaccia di ricarica da 2 kW

dispositivo di prova di rottura dell'interfaccia di ricarica da IEC 62196-1

Descrizione del prodotto

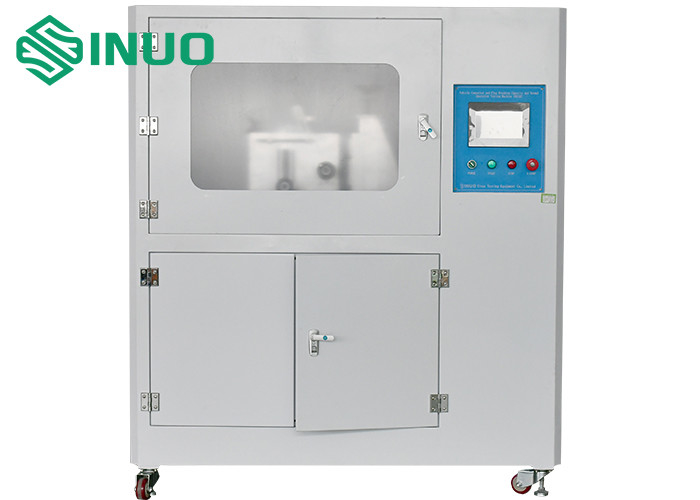

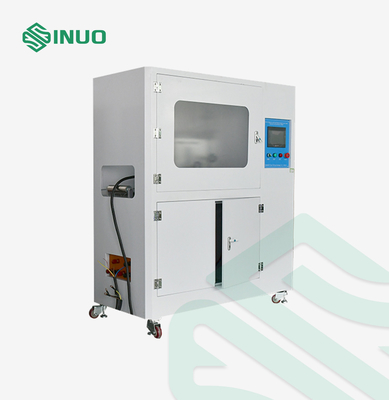

IEC62196-1 Dispositivo di prova di interfaccia di ricarica capacità di rottura 2 kW

Norme e clausole rispettate

Conforme alla norma IEC 62196-1:2022., ecc.

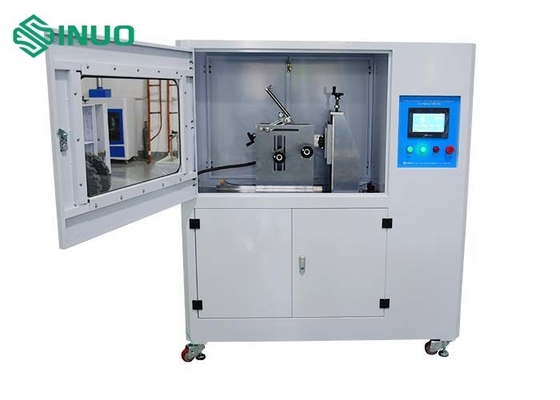

Visualizzazione del prodotto

Esso è utilizzato per verificare se gli accessori elettrici quali le interfacce di ricarica dei veicoli elettrici, le prese e le prese industriali e gli accoppiatori possono resistere allo stress meccanico,tensione elettrica e tensione termica che si verificano durante l'uso normale senza usura eccessiva o altri effetti dannosi, al fine di verificare la loro affidabilità. Il meccanismo di azionamento del servomotore è utilizzato per eseguire azioni lineari di plug-and-pull ripetitive sul campione,e un carico esterno può essere collegato per la prova on-offIl tempo di accensione e di spegnimento, la velocità di prova, il colpo e l'angolo possono essere preimpostati attraverso lo schermo touch.

Parametri tecnici

TArticolo 1	a) prova di durata parziale del dispositivo di bloccaggio meccanico; b) capacità di rottura; c) Funzionamento normale (durata di vita)
Intervallo dei campioni di prova	Pistola di ricarica AC e DC
Stazione	Stazione singola
Metodo di controllo elettrico	Mitsubishi PLC controllo intelligente integrato, interfaccia tocco uomo-macchina a colori da 7 pollici
Modalità di funzionamento	Funzionamento manuale o programmatico
Funzione	ha la funzione di simulare il normale funzionamento dell'interfaccia di ricarica, che può essere combinato con il funzionamento di inserimento e rimozione dell'interfaccia di ricarica,sblocco/blocco del dispositivo di blocco meccanico, e può essere testato anche in modo indipendente.
Modalità di guida	il servomotore azionerà i movimenti di inserimento e di scarico, i movimenti di rotazione e di immersione del liquido,e il cilindro ausiliario realizza l'apertura e la chiusura del meccanismo di blocco dell'interruttore.

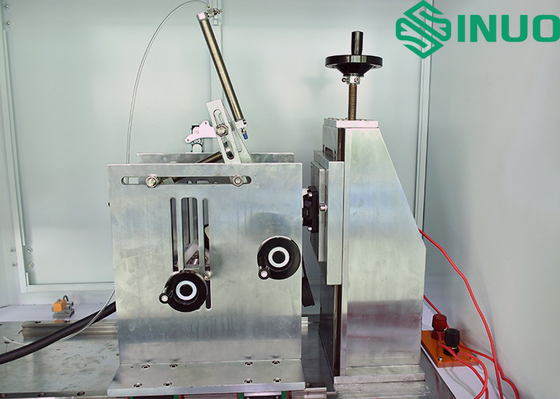

Fabbricazione del campione e metodo di fissaggio	Serratura meccanica, serratura regolabile tridimensionale X/Y/Z, posizione del punto di serratura regolabile, serratura universale adatta allo standard nazionale, standard americano,Interfaccia di ricarica AC/DC standard europea;
Flip automatico	Equipaggiato con un meccanismo di ribaltamento automatico alla pinza della pistola di ricarica, che può essere ribaltato a 90o e il tempo di tenuta del ribaltamento può essere impostato arbitrariamente nell'intervallo (0 ~ 600) s
Frequenza di prova	0~999999 volte, può essere predefinito, si ferma automaticamente quando il conteggio raggiunge il valore impostato
Tempo di accensione della capacità di rottura	1-999.9s, può essere preimpostato (la norma richiede che il contatto elettrico sia mantenuto per non più di 4s e non meno di 2s)
Velocità di innesco e di stacco	0-10 volte/minuto, prestabilibile (3,75 cicli/minuto, 7,5 colpi/minuto)
Viaggio di prova	0-150 mm, prestabilibile (la distanza tra la spina di prova e la presa di prova è ≥ 50 mm)
Velocità di prova	0-850mm/s può essere preimpostato direttamente sullo schermo touch
Visualizzazione del valore di forza	dotato di un sensore di forza di 50 kg, in grado di monitorare in tempo reale il valore della forza, formare una curva forza-tempo, visualizzare la forza massima di inserimento e la forza di estrazione,e visualizzare il valore di forza corrente, intervallo di valori di forza (0 ~ 500) N e errore di indicazione. ≤±0,5%F.S., risoluzione≤0,1N
Dispositivo di chiusura	Ha la funzione di premere automaticamente il dispositivo di blocco meccanico per simulare le normali condizioni di funzionamento.
Cassa del serbatoio della soluzione	Equipaggiato con tre serbatoi di liquido di prova che possono contenere GB/T20234.1-2023 Tabella 10 soluzione simulata di pioggia acida, Tabella 11 soluzione simulata di acqua salata,e tabella 13 soluzione simulata di acqua torbida.
Requisiti di immersione	Il numero di liquidi di immersione, il tempo di immersione, il tempo di asciugatura, i tempi di inserimento e di disinserimento e i tempi di ciclo possono essere impostati
Carico	Servizi esterni
Funzione di rilevamento	Quando il carico è collegato, può realizzare l'allarme di interruzione del circuito e registrare i tempi correnti.
Protezione della sicurezza	Protezione da terra, protezione da cortocircuito, protezione da sovraccarico

Dettagli

IEC62196-1 Dispositivo di prova di interfaccia di ricarica capacità di rottura 2 kW 3
