Apparecchiatura di collaudo del connettore di EV

IEC 60309-1 Attrezzatura per la prova della tensione e della coppia del cavo di interfaccia di ricarica

IEC 60309-1 Attrezzatura per la prova della tensione e della coppia del cavo di interfaccia di ricarica

Marchio:	Sinuo
Numero di modello:	SNQC1007
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Peso:

180 kg

Modalità di guida:

elettrico

Frequenza di tensione:

1 volta/s

Dimensioni:

W1600*D600*H1450mm

Numero di tirature:

1-999999 volte

Tempo di applicazione della coppia:

0-99H59M59S

Ruota a coppia:

100 mm ((Ф200 mm) ± 0,5 mm

Applicare tensione:

160N, 200N, 240N, 250N e 500N

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

apparecchiature di prova della tensione e della coppia dei cavi

IEC60309-1

Descrizione del prodotto

IEC60309-1 Attrezzatura per la prova della tensione e della coppia del cavo di interfaccia di ricarica

Norme e clausole rispettate

Conforme alla norma IEC 62196-1:2022, IEC60309-1:2012.

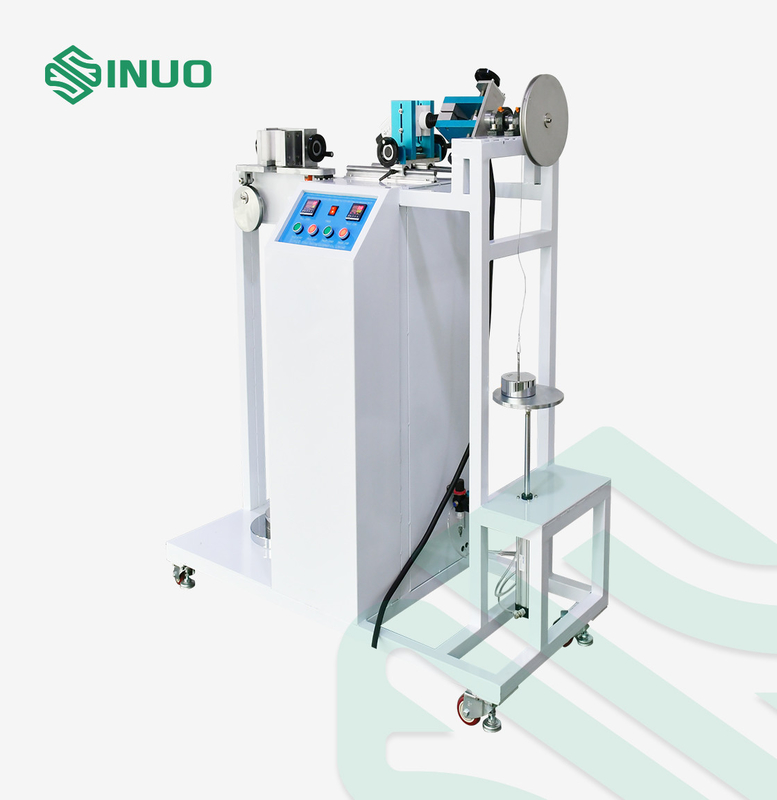

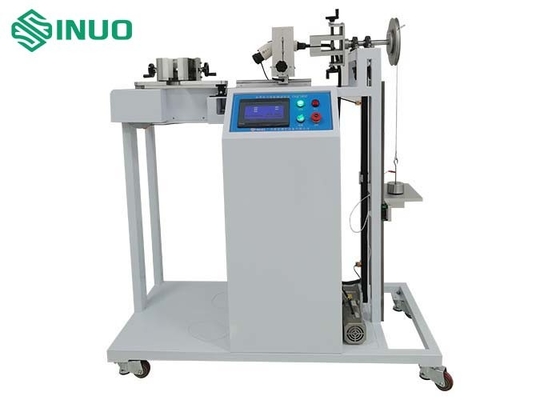

Visualizzazione del prodotto

La forza di trazione è realizzata utilizzando un meccanismo eccentrico a motore o un meccanismo a vite e la velocità del motore è regolabile per garantire la precisione del tempo di ogni forza di trazione;la coppia è realizzata utilizzando un cilindro/motore, un vassoio, un peso e un relè del tempo. Utilizzato per testare la capacità di carica dei componenti del cavo di connessione della presa e della presa del veicolo di resistere a determinate forze e momenti di trazione.I pesi vengono usati per applicare la tensione, e i pesi e i bracci di coppia raggiungono la coppia.L'apparecchiatura si arresta automaticamente al termine del numero di prove o del tempo di provaDopo la prova, lo spostamento massimo consentito del cavo flessibile del connettore della pistola di ricarica non deve superare il valore standard richiesto.

Parametri tecnici

Dimensioni	Circa W1600D600H1450mm
Peso	Circa 180 kg.
Oggetti di prova	Prova di trazione e coppia sui cavi della presa di alimentazione e/o della presa del veicolo
Diagramma schematico della struttura dell'apparecchiatura	Si rimanda alla figura 1 schematica

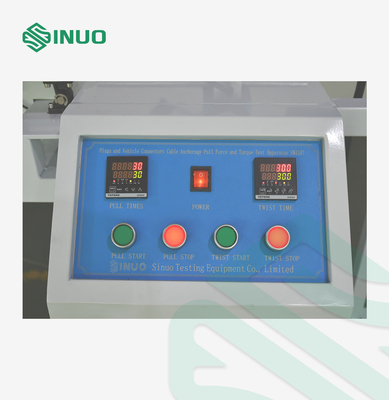

Modalità di funzionamento del comando	Controllo automatico PLC, funzionamento a touch screen
Modalità di guida	elettrico
Applicare tensione	Risponde alle specifiche di 160N, 200N, 240N, 250N e 500N.
Applicare coppia	Ciascuno soddisfa le specifiche di 0,6 N·m, 0,7 N·m, 1,2 N·m, 1,5 N·m, 2,3 N·m e 11,0 N·m
Ruota a coppia	100 mm ((Ф200 mm) ± 0,5 mm
Frequenza di tensione	1 volta/s, rilevare il tempo di tensione effettivo tramite segnale elettrico
Numero di tirature	1-999999 volte, può essere preimpostato, per impostazione predefinita è 100 volte ± 1 volta
Tempo di applicazione della coppia	0-99H59M59S, prestabilibile
Protezione contro i disagi di corrente	con funzione di memorizzazione e di memorizzazione dei dati
Fabbricazione	Un set di pinze universali
Tabella di selezione di corrispondenza di peso

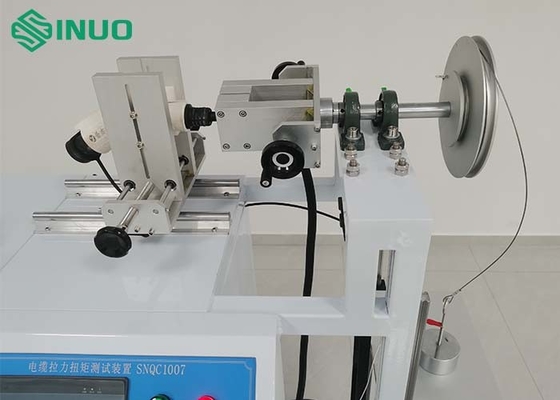

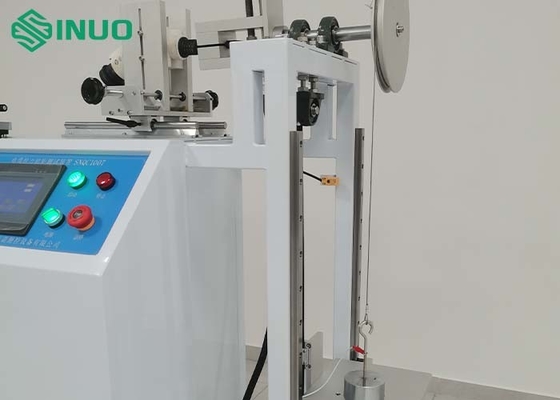

Dettagli

IEC 60309-1 Attrezzatura per la prova della tensione e della coppia del cavo di interfaccia di ricarica 2
