Apparecchiatura di collaudo del connettore di EV

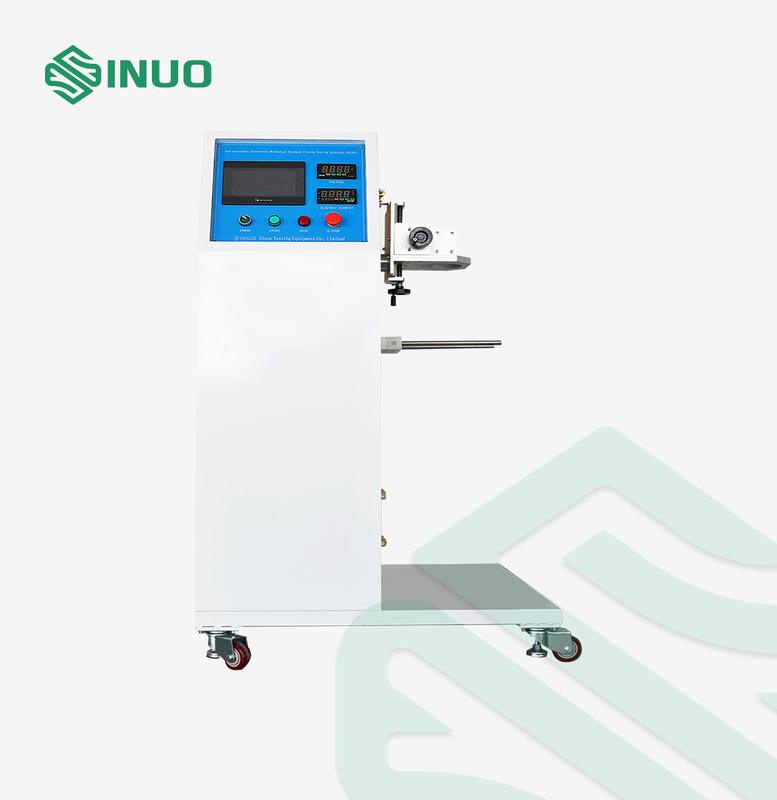

IEC60309-1 Macchina di prova della piegatura del cavo 140N della presa e della presa del veicolo di ricarica

IEC60309-1 Macchina di prova della piegatura del cavo 140N della presa e della presa del veicolo di ricarica

Marchio:	Sinuo
Numero di modello:	SNQC1009
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Peso dell'attrezzatura:

150 kg

Stazione di prova:

Posto fisso

angolo di piegatura:

0-360° regolabile

Tasso di piegamento:

0-60 volte/min

Modalità di guida:

Azionamento del servomotore

Dimensioni dell'attrezzatura:

W1000*D800*H1600mm

Peso del carico:

20N, 25N, 50N, 75N, 100N, 140N

Fornitore di alimentazione:

AC220V±10%/50-60Hz

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

IEC60309-1 Cavo di presa per veicoli di ricarica

140N macchina di prova di piegatura

IEC60309-1 Stagno di ricarica del veicolo

Descrizione del prodotto

IEC60309-1 Macchina per la prova della flessione del cavo 140N per la presa e la presa del veicolo di ricarica

Norme e clausole rispettate

Conforme alla norma IEC 62196-1:2014, punto 7.11 e punto 7.15, IEC60309-1:2012, punto 24.4.

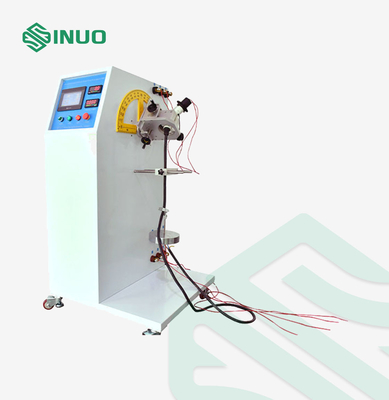

Visualizzazione del prodotto

Campioni e restrizioni: Interfacce di ricarica per veicoli elettrici, prese industriali, prese e accoppiatori.

Applicazione: utilizzato per testare la parte di connessione di piegatura della parte di "resistenza meccanica" del cavo di connessione di alimentazione della presa e della presa del veicolo di ricarica.

Principio di prova: il servomotore viene utilizzato per guidare il giradischi per guidare il pezzo di lavoro a oscillare a sinistra e a destra, e la macchina si fermerà automaticamente quando il numero di volte è raggiunto.

Struttura e caratteristiche: l'apparecchiatura è azionata da un servomotore e i campioni di grandi dimensioni sono montati su piastre di alluminio,che può far coincidere l'asse d'oscillazione con il punto in cui il cavo entra nello strumento il più possibile quando si attacca il campione, ottenendo così il minimo spostamento laterale del cavo e del carico.

Ambiente di utilizzo: alimentazione: AC220V±10%/50-60Hz, potenza 3KW.

Parametri tecnici

Dimensioni dell'apparecchiatura		Approx.: W1000D800H1600mm
Peso dell'apparecchiatura		150 kg
Stazione di prova		Stazione singola
Metodo di controllo elettrico		Controllo integrato intelligente PLC, interfaccia tocco uomo-macchina da 7 pollici
Modalità di guida		Servo motor drive
Metodo di serraggio del campione		Chiusura meccanica, posizione del punto di chiusura regolabile
Angolo di piegatura		regolabile da 0 a 360° (default ±45°)
Tasso di piegatura	0-60 volte/min, prestabilibile
Frequenza di piegatura	0~999999 può essere predefinito, predefinito è 20000 volte
Peso del carico	20N, 25N, 50N, 75N, 100N, 140N
Fornitore di alimentazione a carico	Connessione esterna, armadio di carico opzionale con tensione regolabile tra i conduttori 0-250V e corrente regolabile AC 0-400A
Giudizio di prova	Giudizio basato sul segnale dato dal fatto che la corrente sia conduttrice o meno

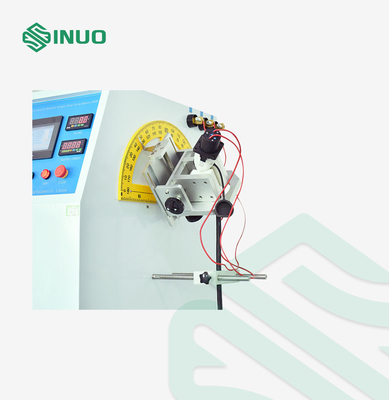

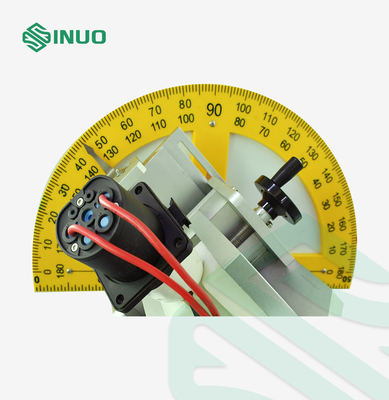

Dettagli
