Apparecchiatura di collaudo del connettore di EV

IEC 62368-1 Sistema di prova di resistenza alla corrente a cortocircuito limitato 300V

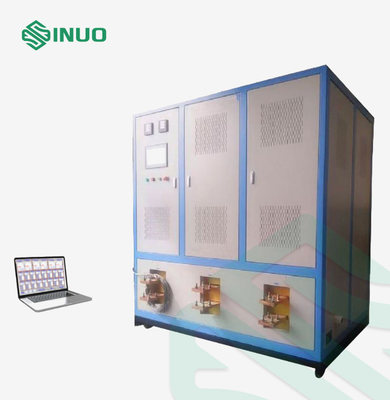

IEC 62368-1 Sistema di prova di resistenza alla corrente a cortocircuito limitato 300V

Marchio:	Sinuo
Numero di modello:	SNQC1020A
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 Sets Per Month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

Calibration Certificate (Cost Additional)

Intervallo di tensione di scarica:

DC10-300V

Discharge peak limit current:

Not less than 14KA

Corrente di scarico massima:

Configurabile digitalmente

Discharge voltage:

Programmable control

Alimentazione elettrica del dispositivo:

AC220V 50Hz/60Hz,5KVA,

Equipment dimensions:

W1800×D900×H1800mm

Accuratezza corrente:

livello 0,5 o superiore, risoluzione ≤ 1A;

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Evidenziare:

Sistema di prova di resistenza alla corrente di cortocircuito

Sistema di prova di resistenza alla corrente di cortocircuito 300V

IEC 62368-1 Apparecchiature di prova dei connettori per veicoli elettrici

Descrizione del prodotto

IEC 62368-1 Sistema di prova di resistenza alla corrente a cortocircuito limitato 300V

Norme e clausole rispettate

Conforme all'appendice R della norma IEC 62368-1:2019.

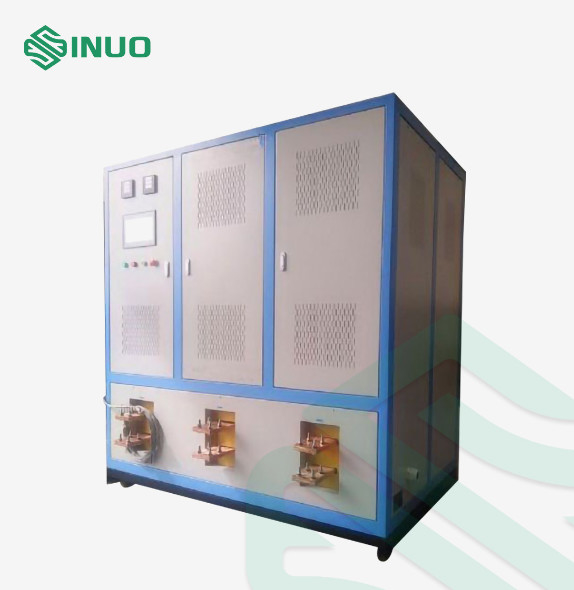

Visualizzazione del prodotto

Il sistema utilizza un dispositivo di stoccaggio dell'energia per immagazzinare l'energia in base ai parametri impostati e scarica quando viene raggiunta la tensione impostata per realizzare la funzione di prova di uscita di grande corrente.La frequenza di oscillazione di attenuazione della corrente è di 50 ± 2 Hz, simulare la frequenza di potenza e la corrente di picco può raggiungere 14KA (10KA picco di onda sinusoidale), si carica automaticamente per il prossimo ciclo di prova dopo la scarica è completata.

Durante il processo di prova, viene registrata la forma d'onda della corrente di scarica e viene generata automaticamente la curva corrente-tempo.

soddisfare i requisiti di prova di potenza di alimentazione di 300 V*10KA=3MVA in laboratori ordinari;

IEC 62368-1 Sistema di prova di resistenza alla corrente a cortocircuito limitato 300V 0

Nel diagramma schematico di blocco di cui sopra, il disegno è l'oscillazione di attenuazione smorzata (α<1), e l'equazione del cerchio è:

IEC 62368-1 Sistema di prova di resistenza alla corrente a cortocircuito limitato 300V 1

IEC 62368-1 Sistema di prova di resistenza alla corrente a cortocircuito limitato 300V 2

IEC 62368-1 Sistema di prova di resistenza alla corrente a cortocircuito limitato 300V 3

La forma d'onda attuale è mostrata nella figura a.

Parametri tecnici

Corrente di scarico massima	Configurabile digitalmente
Tensione di scarica	Controllo programmabile
Intervallo di tensione di scarica	DC10-300V, controllato automaticamente dal programma
Corrente massima di scarico	Non inferiore a 14KA (valore di picco dell'onda sinusoidale di 10KA)
Tempo di scarico	Non meno di 20 ms, oscillazione attenuata secondo la curva sinusoidale (Utilizzando componenti di ricarica e scarica speciali per un'alta efficienza di stoccaggio dell'energia, nessun effetto di memoria, lunga durata)
Intervallo di deviazione durante la prova	corrente 95% ~ 105%; tensione 100% ~ 105%; frequenza 95% ~ 105%;
Precisione corrente	livello 0,5 o superiore, risoluzione ≤ 1A;
Precisione della tensione	livello 1 o superiore, risoluzione ≤ 1V;
Resistenza di scarica	1.Fatto di materiale di filo costante, la resistenza è stabile e affidabile per lungo tempo 2. per il controllo di commutazione viene utilizzato uno speciale interruttore contattore ad alta corrente
Forma d'onda corrente	Utilizzando la misurazione ad alta precisione della bobina Rogowski, l'intervallo di misurazione è di 20KA e la larghezza di banda può raggiungere 2MHz.
Ospite di controllo	1. Utilizzare un computer dotato di touch screen LCD integrato con monitor da 15 pollici, unità a stato solido 64G e memoria 8G. 2Configurare una scheda di acquisizione dati ad alta velocità per misurare con precisione la forma d'onda della corrente di scarica. 3La curva di forma d'onda corrente può essere memorizzata ed esportata. 4Dopo aver impostato i parametri, il programma effettua automaticamente i test, analizza automaticamente l'impedenza del circuito e regola automaticamente la tensione per adattarla.
Funzione di protezione	Dispone di una funzione di protezione contro sovratensioni e sovratensioni
Interfaccia di uscita del dispositivo	A. Interruttore di protezione SCPD (come 25A) o fusibile: l'utente può collegarlo esternamente da solo B. Cavo di uscita: in base all'area di sezione del numero di filo, l'utente può collegarlo da solo C. Quando l'apparecchiatura esce dalla fabbrica, viene fornita una copertura protettiva in acrilico, che può essere adattata alla maggior parte dei prodotti sottoposti a prova.
Fornitore di alimentazione del dispositivo	AC220V 50Hz/60Hz,5KVA,
Dimensioni dell'apparecchiatura	L'indicatore di velocità deve essere conforme alle prescrizioni di cui all'allegato 3 del presente regolamento.
Peso dell'apparecchiatura	750 kg
Ambiente di lavoro	Temperatura 0-30°C, umidità relativa non superiore all'80% e assenza di condensazione, vapore e gas corrosivi

Dettagli

IEC 62368-1 Sistema di prova di resistenza alla corrente a cortocircuito limitato 300V 4
