Apparecchiatura di collaudo del connettore di EV

IEC 60884-1 Terminale di prova meccanico per i connettori dei veicoli elettrici da 75 mm

IEC 60884-1 Terminale di prova meccanico per i connettori dei veicoli elettrici da 75 mm

Marchio:	Sinuo
Numero di modello:	SNQC1012
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 set al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Peso dell'attrezzatura:

260 kg

Stazione:

Posto fisso

Diametro di rotazione:

75 mm / 76 mm

Diametro cassa:

6.5 ~ 44.5 mm

Distanza in altezza:

260 ~ 660 mm

Velocità di lavoro:

10 ± 2 giri al minuto, 9 ± 1 giri al minuto, regolabile

Dimensioni dell'attrezzatura:

1000 × 700 × 1400 ((mm) W × D × H

Metodi di controllo e di funzionamento:

Controllo elettrico, funzionamento a pulsante

Imballaggi particolari:

Imballaggio per esportazione

Capacità di alimentazione:

10 set al mese

Evidenziare:

IEC 60884-1 Terminale dei connettori per veicoli elettrici

Terminale del connettore meccanico per veicoli elettrici

Terminale del connettore per veicoli elettrici da 75 mm

Descrizione del prodotto

IEC 60884-1 Terminale di prova meccanico per i connettori dei veicoli elettrici da 75 mm

Norme e clausole rispettate

Conforme alla norma IEC 60884-1:2006, punto 12.2.5Articolo 12.3.10 e figura 11, IEC60669-1:2007, punto 12.2.5Articolo 12.3.10 e figura 10, sezione 10.105 della norma IEC 60998-2-2:2002 e sezione 9 della norma UL486A-B:2009, sezione 101.3.2.1Articolo 9.3.2.3Articolo 9.3.2.4 e tabella 26 e figura 6.

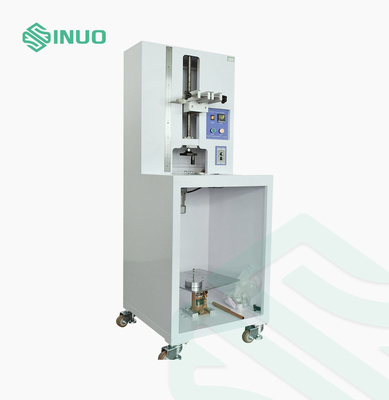

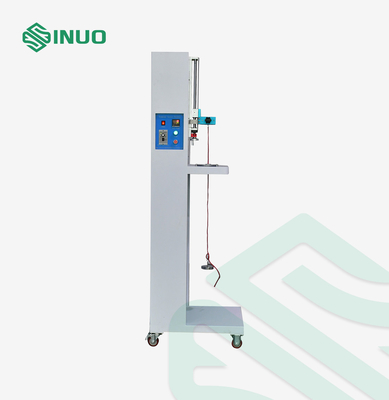

Visualizzazione del prodotto

Campioni e restrizioni: terminali a vite, terminali e connettori senza filo.

Applicazione:Verificare se i terminali a vite e quelli senza vite sono in grado di resistere alle sollecitazioni meccaniche che si verificano durante l'uso normale.Si utilizza principalmente per giudicare se la progettazione e la struttura dei blocchi terminali di chiusura del filo soddisfano i requisiti di non danneggiare eccessivamente il filo quando si chiude il filo.

Principio di prova: adotta la struttura a vite della rotaia guida. Il numero di prove può essere preimpostato prima dell'uso. Quando il valore impostato è raggiunto, la macchina si ferma automaticamente e suona un segnale di allarme.

Parametri tecnici

Dimensioni dell'apparecchiatura	1000 × 700 × 1400 ((mm) W × D × H
Peso dell'apparecchiatura	260 kg

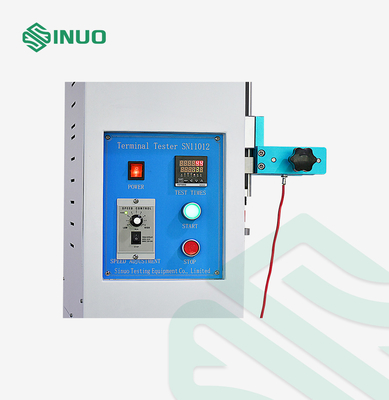

Metodi di controllo e di funzionamento	Controllo elettrico, funzionamento dei pulsanti
Stazione	Stazione singola
Velocità del lavoro	10 ± 2 giri al minuto, 9 ± 1 giri al minuto, regolabile
Diametro di rotazione	75 mm / 76 mm
Tempo di prova	099 min 59s, spegnimento automatico al termine dell'ora
Peso del carico	0.4,0.7,0.9,1.4,2.0,2.9,4.5,6.8,9.5,10.4,14,15,16.8,20,22.7,50,70.3 kg ((Oltre 8,2 kg, utilizzare pesi impilati)
Distanza in altezza	260 ~ 660 mm
Diametro della cassa	6.5~44.5mm, 12 pezzi in totale
Metodo di regolazione dell'altezza	Regolazione manuale, con meccanismo di sollevamento a vite

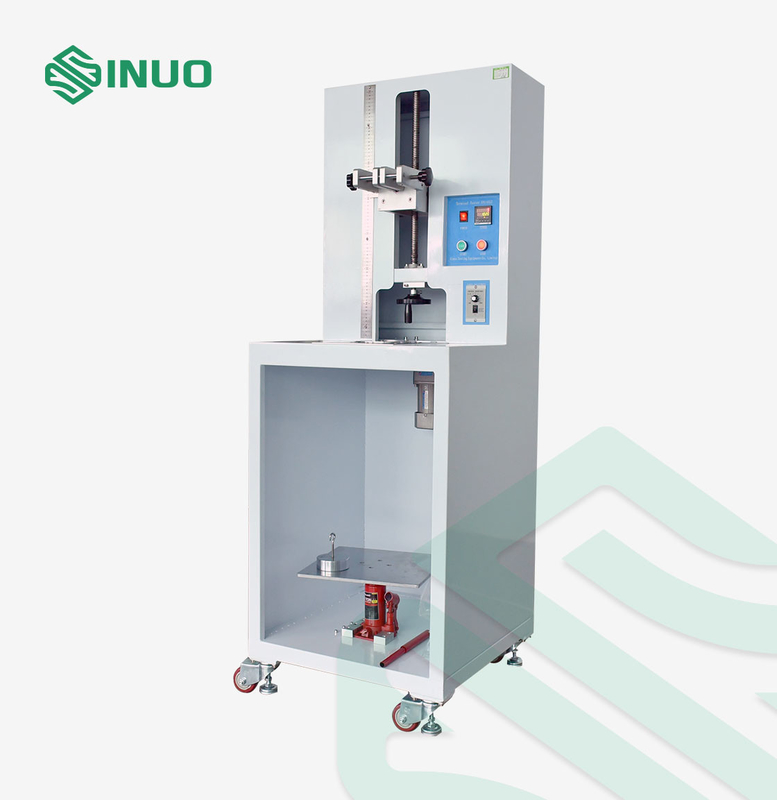

Meccanismo di sostegno	Il vassoio di peso è installato utilizzando un jack

Dettagli

IEC 60884-1 Terminale di prova meccanico per i connettori dei veicoli elettrici da 75 mm 0
