| Marchio: | Sinuo |
| Numero di modello: | SN553 |
| MOQ: | 1 |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 10 set al mese |
UN 38.3 Vibrazione di controllo dello shock sinusoidale 51 mm Sistema di prova 5 ̊3500 Hz
Norme e clausole rispettate
Questo sistema di vibrazione è richiesto dalla prova T della clausola 4.3 dell'ONU 38.3.3, IEC 62133-1:2017 punto 7.2.2, IEC 62133-2:2017, punto 7.3.8.1, ecc.

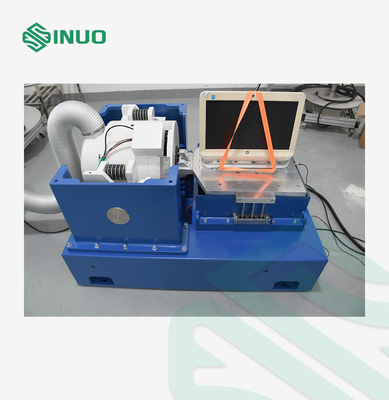

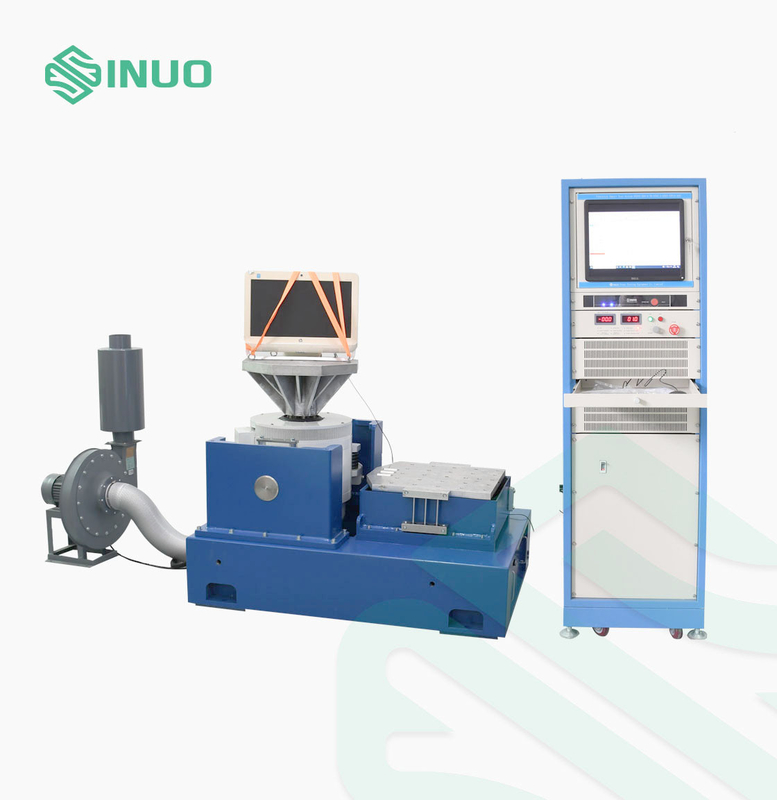

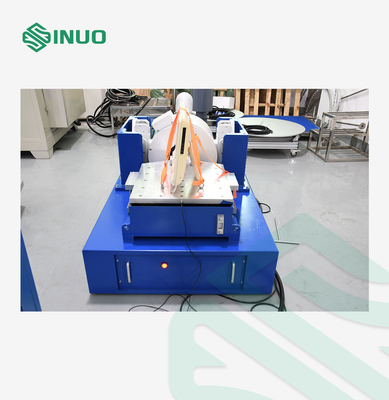

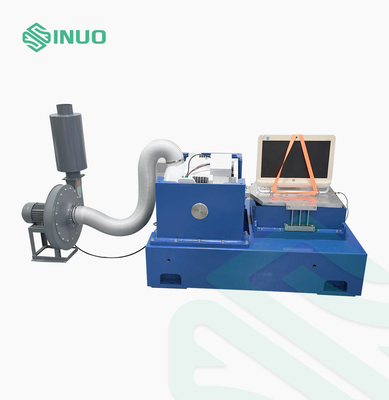

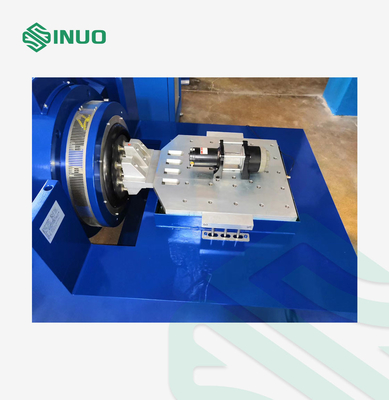

Visualizzazione del prodotto
Il test delle vibrazioni è l'atto di eccitare o scandalizzare un componente o un dispositivo per vedere come reagirebbe in un ambiente reale.da prodotti industriali quali circuiti stampati, aerei, navi, razzi, missili, automobili e elettrodomestici.
Parametri tecnici
| V.generatore di vibrazione | DC-600 | DC-2000 |
| Forza sinusale | 600 kgf (6000N) | 2000 kgf (20000N) |
| Forza casuale | 600 kgf (6000N) | 2000 kgf (20000N) |
| Forza di impatto | 1200 kgf (12000N) | 4000 kgf (40000N) |
| Intervallo di frequenza | 5 ̊3500 Hz | 5 ̊3500 Hz |
| Il continuo spostamento | 51 mm | 51 mm |
| Frequenza di isolamento dalle vibrazioni | 3 Hz | 2.5Hz |
| Frequenza di risonanza di livello uno | 3300 ± 5% Hz | 2600 ± 5% Hz |
| Vattone per bancone | 17*M8 | 17*M10 |
| Percorso di flusso magnetico | < 1 MT | < 1 MT |
| Velocità massima | 2 m/s | 2 m/s |
| Accelerazione massima | 750 m/s2(75 g) | 980 m/s2(100 g) |
| Massa equivalente delle parti in movimento | 8 kg | 20 kg |
| Diametro della bobina dinamica | Φ230 mm | Φ280 mm |
| Max. carico | 300 kg | 300 kg |
| Peso | 590 kg | 2695 kg |
| Amplificatore di potenza di commutazione | (KA-5) | KA-21 |
| Uscita di amplificatore | 5KVA | 21 KVA |
| Tensione di uscita nominale | 120 Vrms | 120 Vrms |
| Rapporto segnale/rumore | > 65 dB | > 65 dB |
| Efficienza dell'amplificatore di potenza | > 95% | > 95% |
| Protezione del sistema | Protezione contro la temperatura, protezione contro il sovra-sospeso, protezione contro la sovratensione, protezione contro la sovratensione, protezione contro la sotto tensione, protezione esterna, protezione contro i guasti logici | Protezione contro la temperatura, protezione contro il sovra-sospeso, protezione contro la sovratensione, protezione contro la sovratensione, protezione contro la sotto tensione, protezione esterna, protezione contro i guasti logici |
| Dimensioni | 1800*900*800 mm | 1800*900*800 mm |
| Peso | 240 kg | 450 kg |
Dettagli
Formula di selezione della macchina per vibrazioni e diagramma della struttura del generatore di vibrazioni
1- le condizioni di prova fornite dall'azienda del cliente;
2. Tipo di prova: scansione sinusale; casuale
3Intervallo di risposta di frequenza: 2-5000 Hz
4. Formula: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2
D=A/0.002F2
F=M(kg) ×A(g)
Configurazione del corpo della tavola di vibrazione
1- Spirale mobile.
La tavola vibrante è dotata di bobine mobili, di supporto ottoelettronica e di doppio cuscinetto di guida assiale.La guida a doppio cuscinetto è una caratteristica unica che aiuta a ridurre il incrocio e la rotazione dinamici dell'asse durante i test di vibrazione per una durata superiore.
2. bobina di eccitazione
Doppia struttura di circuito magnetico, bassa perdita di flusso, campo magnetico uniforme.
3. superficie corporea
Utilizzando un trattamento avanzato di fosfatamento e una tecnologia di verniciatura per auto, ha effetti anti-usura e anti-ruggine a lungo termine.
4- Refrigerazione da tavolo:
Adottare ventilatori a basso rumore e migliorare la struttura di aspirazione dell'aria del corpo del tavolo.Per migliorare l'effetto di raffreddamento viene adottato un nuovo progetto di condotto d'aria.
