Apparecchiatura di collaudo del connettore di EV

Dispositivo di prova della forza di inserimento del veicolo elettrico per la pistola di ricarica

Dispositivo di prova della forza di inserimento del veicolo elettrico per la pistola di ricarica

Marchio:	Sinuo
Numero di modello:	SNQC1013A
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Peso principale della pistola di ricarica AC:

9.2 kg

Peso principale della pistola di carica a corrente continua:

13,2 kg

Peso supplementare:

00,8 kg

Altezza di caduta del peso aggiuntivo:

5 cm

Metodo di controllo:

Manuale

Metodo di sollevamento:

Manuale

Stazione di prova:

Posto fisso

Metodo di riduzione di peso aggiuntivo:

Manuale

Imballaggi particolari:

imballaggio per l'esportazione

Capacità di alimentazione:

10 serie al mese

Evidenziare:

Dispositivo di prova della forza di inserimento del veicolo elettrico

Dispositivo di prova della forza di inserimento accurata

Descrizione del prodotto

Dispositivo di prova della forza di inserimento del veicolo elettrico per la pistola di ricarica

Norme e clausole rispettate

Conforme alla norma IEC 62196-1 2022 punto 16.16.

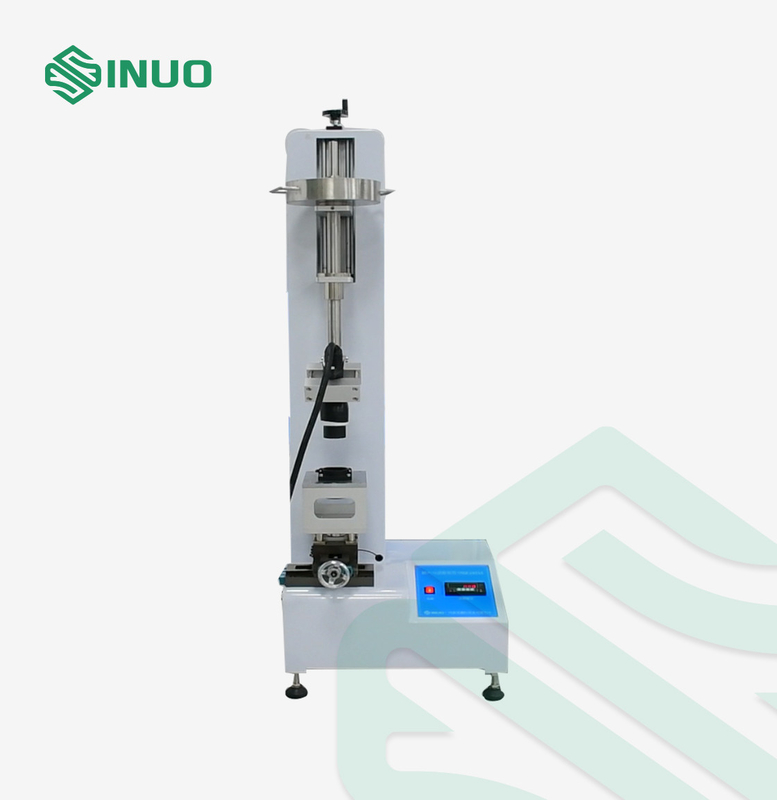

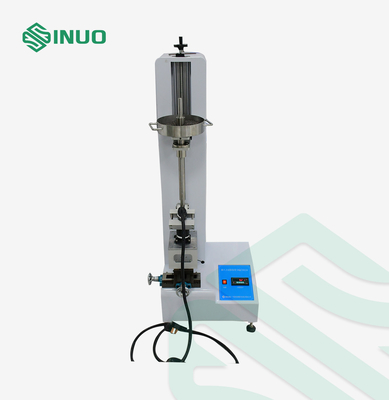

Visualizzazione del prodotto

La struttura dell'interfaccia di ricarica dovrebbe facilitare l'inserimento della pistola di ricarica.Controllare se la forza massima necessaria per inserire la pistola di carica nella presa dell'apparecchio è entro il range specificato dalla norma.

La forza per inserire la pistola di carica nella presa: posizionare la pistola di carica verticalmente verso il basso, posizionare il peso principale richiesto dallo standard sulla pistola di carica e quindi utilizzare uno 0.8 kg di peso da cadere liberamente da un'altezza di 5 cm per colpire il peso principaleLa pistola di carica deve essere inserita nella presa nella posizione richiesta del contatto.

Parametri tecnici

Modello	SNQC1013A
Stazione di prova	Stazione singola

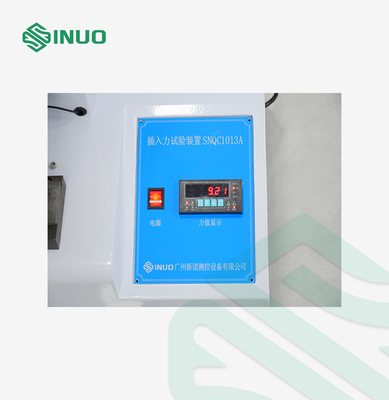

Metodo di controllo	Manuale, lo strumento visualizza i dati del valore della forza in tempo reale
Metodo di sollevamento	Manuale
Metodo di riduzione di peso aggiuntivo	Manuale
Monitoraggio della forza	Sensore del valore di pressione di trazione e display dello strumento

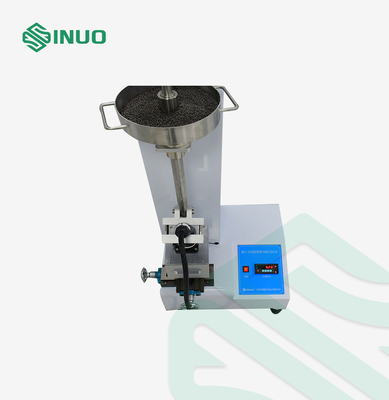

Configurazione del peso	Peso principale della pistola di ricarica AC: 9,2 kg Peso principale della pistola di carica a corrente continua: 13,2 kg Peso aggiuntivo: 0,8 kg Nota: il peso del peso principale comprende il peso della pinza, della barra di guida, del recipiente della palla d'acciaio e del campione della pistola di carica.Un'ulteriore sfera di acciaio da 10 kg è equipaggiata per regolare il peso in modo da rendere l'intero peso principale conforme a AC o DC- Richieste di forza di inserimento.
Altezza di caduta del peso aggiuntivo	5 cm
Inserire la posizione iniziale	Tabella di scorrimento di precisione e posizionamento del cuscinetto a guida lineare lunga
Clampo della pistola di ricarica	Maniglia di fissaggio, direzione regolabile, in modo che la testa del fucile sia verticalmente verso il basso
