Apparecchiatura di collaudo del connettore di EV

IEC60309 Rimozione e inserimento della spina EV con la macchina di prova di immersione in soluzione

IEC60309 Rimozione e inserimento della spina EV con la macchina di prova di immersione in soluzione

Marchio:	Sinuo
Numero di modello:	SNQC1005A
MOQ:	1
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	10 serie al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Peso:

150 kg

umidità:

30%-90%

Colpo della prova:

0-150mm

Velocità di prova:

0-1100 mm/s

Stazione di prova:

Posto fisso

Tasso di ricarica e ritiro:

0-10 volte/min

Dimensioni complessive:

W1000*D750*H1200mm

Fornitore di energia:

AC220V±10%/50-60Hz

Imballaggi particolari:

imballaggio per l'esportazione

Capacità di alimentazione:

10 serie al mese

Evidenziare:

Macchina di prova per l'inserimento della spina EV

IEC60309 Macchina di prova per il ritiro della spina EV

Macchina di prova EV Plug Dip

Descrizione del prodotto

IEC60309 Rimozione e inserimento della spina EV con la macchina di prova di immersione in soluzione

Norme e clausole rispettate

Conforme alla norma IEC 62196-3: 2020 clausole 22 e 23, IEC 62196-1: 2020 clausole 22 e 23, IEC 60309-1: 2012 clausole 20 e 21, ecc.

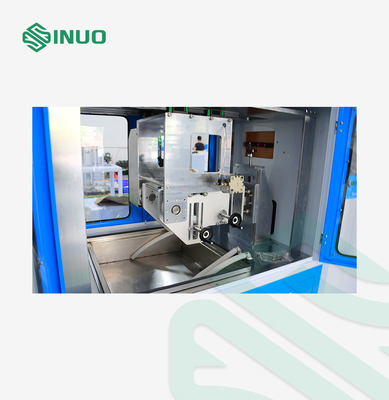

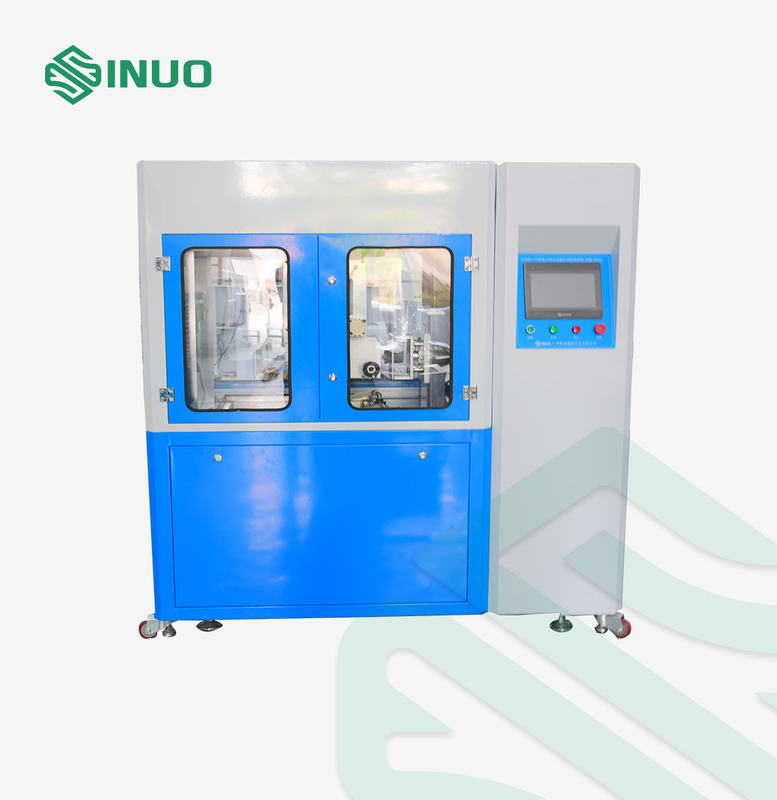

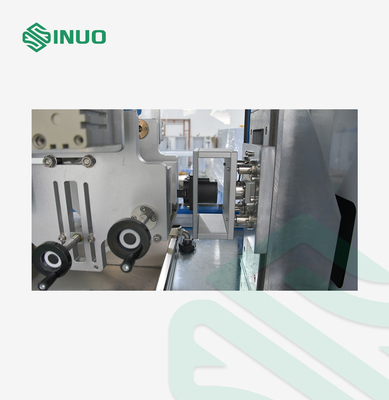

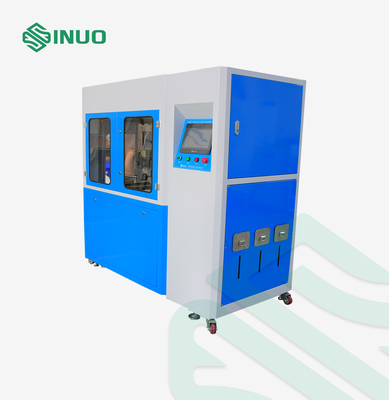

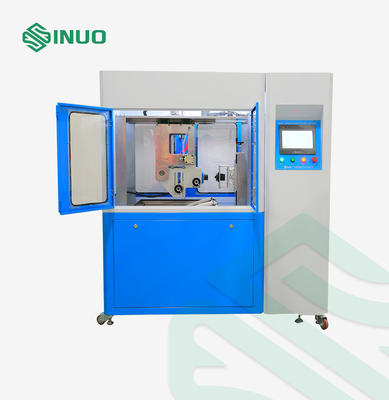

Visualizzazione del prodotto

Esso è utilizzato per verificare se gli accessori elettrici quali le interfacce di ricarica dei veicoli elettrici, le prese industriali, le prese e gli accoppiatori possono resistere ai meccanici,sollecitazioni elettriche e termiche che si sono verificate durante il normale funzionamento senza usura eccessiva o altri effetti dannosi.

Il servomotore guida il meccanismo per far ripetere le azioni di inserimento e ritiro dei campioni di prova.,Il tratto e l'angolo possono essere preimpostati sullo schermo touch.

Parametri tecnici

Contenuto della prova	a) Rottura e capacità; b) Funzionamento normale
Intervallo dei campioni di prova	Pistola di ricarica AC e DC
Stazione di prova	Stazione singola
Metodo di controllo elettrico	Mitsubishi PLC controllo intelligente integrato, interfaccia tocco uomo-macchina a colori da 7 pollici
Modalità di funzionamento	Funzionamento manuale o programmatico
Funzione	ha la funzione di simulare il normale funzionamento dell'interfaccia di ricarica, in grado di realizzare l'operazione di inserimento e rimozione dell'interfaccia di ricarica,ha anche la regolazione programmabile della velocità di prova, tempo di prova e tempi di prova
Modalità di guida	il servomotore azionerà i movimenti di inserimento e di scarico, i movimenti di rotazione e di bagnatura del liquido,e il cilindro ausiliario realizza l'apertura e la chiusura del meccanismo di blocco dell'interruttore.
Fabbricazione del campione e metodo di fissaggio	Serratura meccanica, serratura regolabile tridimensionale X/Y/Z, posizione del punto di serratura regolabile, serratura universale adatta allo standard nazionale, standard americano,Interfacce di ricarica AC/DC standard europee
Flip automatico	Equipaggiato con un meccanismo di ribaltamento automatico alla pinza della pistola di ricarica, che può essere ribaltato a 90o e il tempo di tenuta del ribaltamento può essere impostato arbitrariamente nell'intervallo (0 ~ 600) s
Numero di prove	0~999999 volte può essere predefinito, si ferma automaticamente quando il conteggio raggiunge il valore impostato
Tempo di conduzione della capacità di rottura	1-999.9s può essere preimpostato (la norma richiede che il contatto elettrico sia mantenuto per non più di 4s e non meno di 2s)
Tasso di ricarica e ritiro	0-10 volte/minuto, prestabiliti (3,75 cicli/minuto, 7,5 colpi/minuto)
Corso di prova	0-150 mm, prestabilibile (la distanza tra la spina di prova e la presa di prova è ≥ 50 mm)
Velocità di prova	0-1100mm/s può essere preimpostato direttamente sul touchscreen
Visualizzazione del valore di forza	dotato di un sensore di forza di 50 kg, in grado di monitorare il valore della forza in tempo reale, formare una curva forza-tempo, visualizzare la forza massima di inserimento e la forza di estrazione,e visualizzare il valore di forza corrente, intervallo di valori di forza (0 ~ 500) N

Dettagli

IEC60309 Rimozione e inserimento della spina EV con la macchina di prova di immersione in soluzione 1
