| Marchio: | Sinuo |
| Numero di modello: | SNQC1007 |
| MOQ: | 1 |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 10 serie al mese |
UL2594 Dispositivo di prova della tensione e della coppia del cavo per presa e presa del veicolo
Norme e clausole rispettate
Conforme alla norma UL2594, sezione 55.4, IEC62196-1:2014 punto 25.3 e figura 17 e tabella 11, IEC60309-1:2012 punto 23.3, ecc.

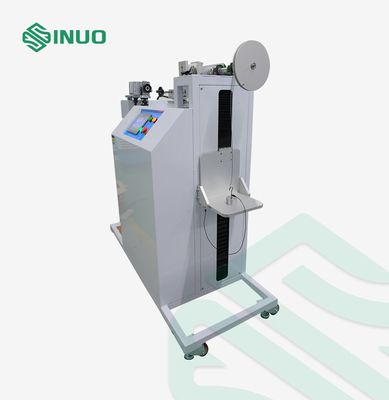

Visualizzazione del prodotto
È utilizzato per testare la capacità della presa e della presa di carica del veicolo e degli accessori del cavo di connessione di resistere a una forza di trazione e a una coppia specificate.
La forza di trazione è realizzata utilizzando un motore monofase di regolazione della velocità per azionare il meccanismo eccentrico.la coppia è realizzata utilizzando un motore, un vassoio e un peso. I pesi vengono utilizzati per applicare la tensione, e i pesi e i bracci di coppia raggiungono la coppia.L'apparecchiatura si arresta automaticamente al termine del numero di prove o del tempo di provaDopo la prova, lo spostamento massimo ammissibile del cavo flessibile del connettore della pistola di ricarica non deve superare i requisiti standard.
Parametri tecnici
| Modalità di funzionamento | Funzionamento del touch screen |
| Modalità di guida | Motore |
| Diagramma schematico della tensione |
|
| Peso di trazione |
Pesi ((50N, 60N, 110N) 1 pcs per ciascuno, 2 pcs pesi 40N, 3 pcs pesi 100N e può testare 160N, 200N, 240N, 250N, 500N, 600N
|
| Peso della coppia |
0.1 Nm, 0.15 Nm, 0.20 Nm, 0.25 Nm, 0.3 Nm, 0.35 Nm, 0.4 Nm, 0.425 Nm, 0.6 Nm, 0.7 Nm, 1.2 Nm, 1.5 Nm, 2.3 Nm, 11.0 Nm Inoltre, è conforme alla tabella 25 della norma UL2594:0.41 N.m., 0.54 N.m., 0.68 N.m., 1.4 N.m., 2.7 N.m., 5.4 N.m., 10.8 N.m., 16.3 N.m., 22 N.m. |
| Braccio di coppia | 100 mm ((Ф200 mm) |
| Frequenza di tensione | 1 volta/s |
| Numero di tensione | 1-9999 volte, può essere predefinito, predefinito è 100 volte |
| Tempo di applicazione della coppia | 0-99H59M59S può essere preimpostato, il valore predefinito è 1min |
| Modalità temporale della coppia | Peso di sollevamento del motore |
| Fabbricazione | 1 set di pinze universali |

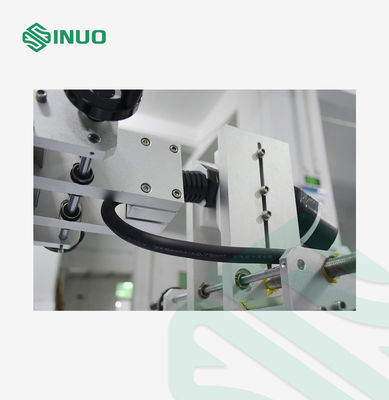

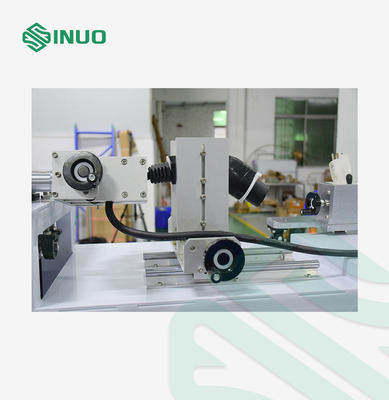

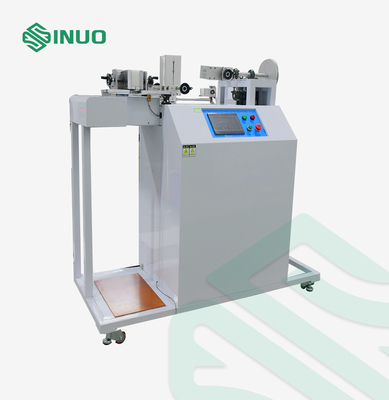

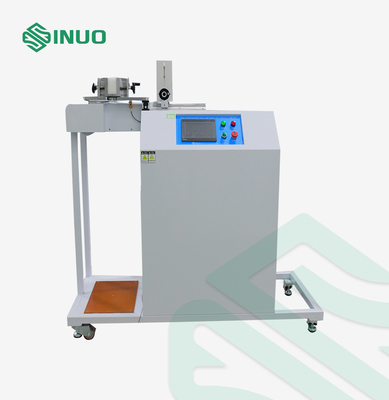

Dettagli
