Apparecchiatura di collaudo del connettore di EV

IEC 61851 Apparecchio di prova della forza di trazione e della coppia di ancoraggio dei cavi

IEC 61851 Apparecchio di prova della forza di trazione e della coppia di ancoraggio dei cavi

Marchio:	Sinuo
Numero di modello:	SNQC1007B
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Dimensioni:

W1600*D600*H1450mm

Peso:

180 kg

Modalità di guida:

elettrico

Ruota a coppia:

R100mm(Ф200mm) ±0,5mm

Frequenza di trazione:

1 volta/s

Cicli di tirata:

1-999999 cicli

Tempo di applicazione della coppia:

0-99H59M59S

Modalità di funzionamento del controllo:

PLC e touchscreen

Imballaggi particolari:

altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Apparecchio di prova della forza di trazione per l'ancoraggio dei cavi

Apparecchio di prova della forza di trazione e della coppia

IEC 61851 Apparecchiature di prova dei connettori EV

Descrizione del prodotto

IEC 61851 Apparecchio di prova della forza di trazione e della coppia di ancoraggio dei cavi

Norme e clausole rispettate

È progettato e fabbricato in conformità alla norma IEC 61851-1:2017, punto 11.6.

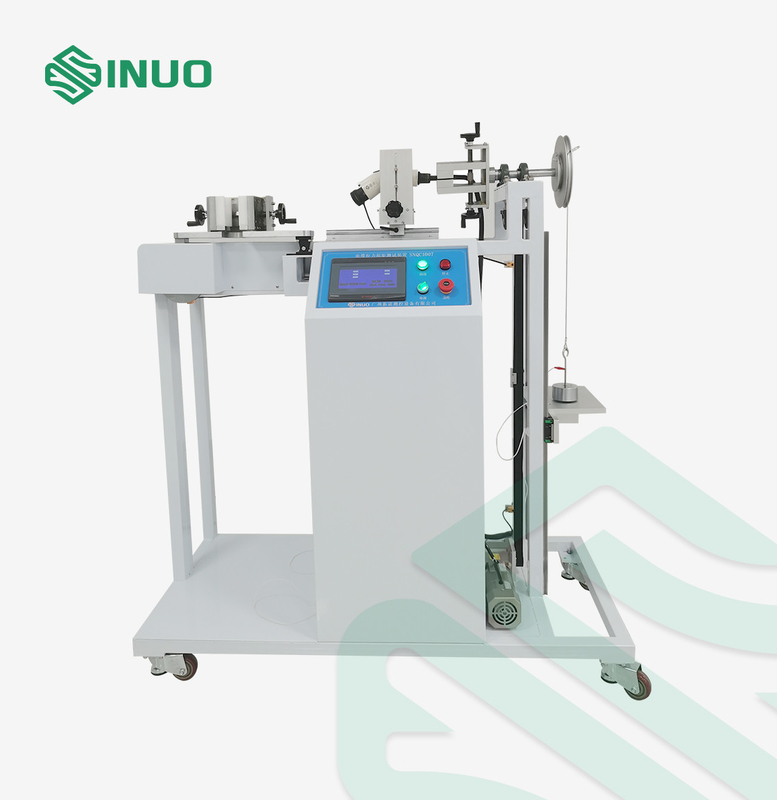

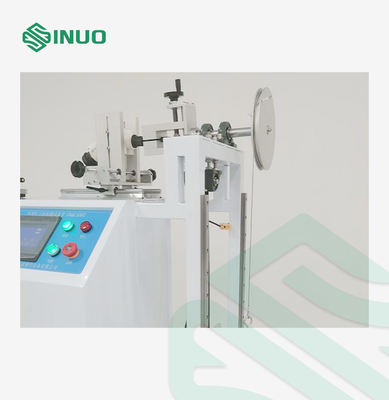

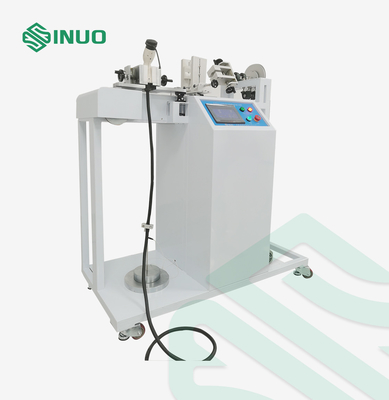

Visualizzazione delle attrezzature

Esemplari e restrizioni: stazione di ricarica per veicoli elettrici.

Scopo della prova: utilizzato per verificare la capacità degli accessori del cavo di connessione della stazione di ricarica del veicolo elettrico di resistere a una specifica tensione e coppia.

Principio di prova: la forza di trazione è realizzata utilizzando un motore per azionare un meccanismo eccentrico della ruota o un meccanismo a vite.La velocità del motore è regolabile per garantire che la forza di trazione sia applicata con precisione ogni voltaLa coppia viene realizzata utilizzando un motore, un vassoio, un peso e un relè temporale.

Struttura e caratteristiche:Il peso viene utilizzato per applicare la tensione, e il peso e il braccio di coppia realizzano la coppia.Quando il numero di prove o il tempo di prova sono raggiuntiDopo la prova, lo spostamento massimo consentito del cavo di collegamento della pistola di ricarica non deve superare il valore standard richiesto.

Ambiente di utilizzo:

Fonte di alimentazione: AC220V±10%/50-60Hz, 1KW; temperatura di lavoro 0-40°C, umidità 30%-90%;

Dimensioni: circa W1600*D600*H1450mm; peso: circa 180kg

Parametri tecnici

Contenuto della prova	Prova di tensione e prova di coppia della presa di alimentazione e/o del cavo della presa del veicolo della stazione di ricarica del veicolo elettrico
Diagramma schematico della struttura dell'apparecchiatura	Schema di riferimento
Modalità di funzionamento del comando	Controllo automatico PLC, funzionamento a touch screen
Modalità di guida	elettrico
Tirare applicare	Risponde alle specifiche 160N, 200N, 240N, 250N, 500N, realizzate mediante sovrapposizione di pesi
Torsione applicata	Soddisfare le specifiche di 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizzate mediante sovrapposizione di pesi
Ruota a coppia	R100mm(Ф200mm) ±0,5mm
Frequenza di trazione	1 volta/s, il tempo di trazione effettivo è rilevato da un segnale elettrico
Cicli di trazione	1-999999 cicli, può essere predefinito, per impostazione predefinita è 100±1 cicli
Tempo di applicazione della coppia	0-99H59M59S, può essere preimpostato
Protezione contro i guasti di corrente	con funzione di memoria di archiviazione dei dati a spegnimento

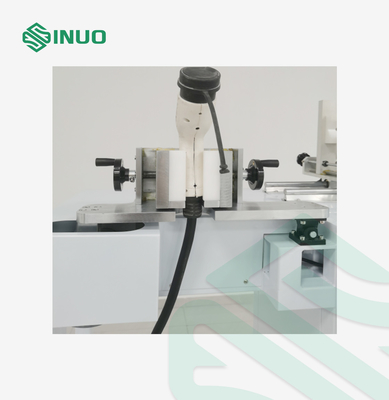

Fabbricazione	Apparecchi per la presa universale, un set
Tabella di selezione di corrispondenza di peso
