Apparecchiatura di collaudo del connettore di EV

EV Plug Mechanical Lock Endurance Test Machine per accessori elettrici

EV Plug Mechanical Lock Endurance Test Machine per accessori elettrici

Marchio:	Sinuo
Numero di modello:	SNQC1005A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Dimensioni complessive:

W1000*D750*H1200mm

Peso dell'attrezzatura:

150 kg

Velocità di prova:

0-1100 mm/s

Colpo della prova:

0-150 mm

Stazione di prova:

Posto fisso

Numero di prove:

0~999999 volte

Tempo di conduzione della capacità di rottura:

1-999.9s

Tasso di ricarica e ritiro:

0-10 volte/min

Imballaggi particolari:

altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Apparecchiature elettriche per la prova di resistenza alla chiusura

Macchina di prova della resistenza della serratura meccanica

Descrizione del prodotto

EV Plug Mechanical Lock Endurance Test Machine per accessori elettrici

Norme e clausole rispettate

Questa apparecchiatura di prova soddisfa i requisiti della norma IEC 62196-3: 2020, clausole 22 e 23, della norma IEC 62196-1: 2020, clausole 22 e 23, della norma IEC 60309-1: 2012, clausole 20 e 21, ecc.

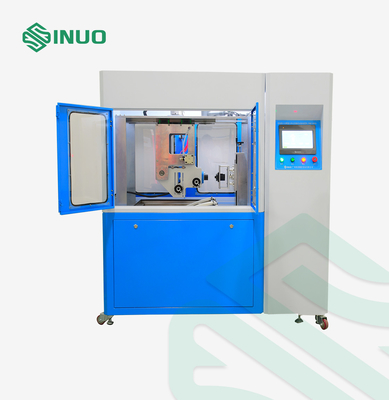

Visualizzazione delle attrezzature

Esso è utilizzato per verificare se gli accessori elettrici quali le interfacce di ricarica dei veicoli elettrici, le prese industriali, le prese di corrente e gli accoppiatori possono resistere alle radiazioni meccaniche,sollecitazioni elettriche e termiche che si sono verificate durante il normale funzionamento senza usura eccessiva o altri effetti dannosi.

Il servomotore guida il meccanismo per far ripetere le azioni di inserimento e ritiro dei campioni di prova.,Il tratto e l'angolo possono essere preimpostati sullo schermo touch.

Parametri tecnici

Campioni e restrizioni	Interfacce di ricarica per veicoli elettrici, prese, prese e accoppiatori industriali
Utilizzo della prova	Esso è utilizzato per verificare se gli accessori elettrici quali le interfacce di ricarica dei veicoli elettrici, le prese e le prese industriali e gli accoppiatori possono resistere allo sforzo meccanico,tensione elettrica e tensione termica che si verificano durante l'uso normale senza usura eccessiva o altri effetti dannosi, al fine di verificare la loro affidabilità.
Principio di prova	Il meccanismo di azionamento del servomotore è utilizzato per eseguire azioni ripetitive lineari di plug-and-pull sul campione e un carico esterno può essere collegato per il test di accensione e spegnimento.colpo, e l'angolo può essere preimpostato attraverso il touch screen.
Struttura e caratteristiche	Adotta un telaio integrato, azionato da un servomotore, una vite a sfera di precisione e una trasmissione a cintura sincrona, un funzionamento a colori touch screen e una potente funzione di visualizzazione digitale,Sistema di controllo intelligente PLC; utilizza anche una pinza regolabile a tre assi, adatta per la prova di durata di vita dell'interfaccia di carica della pistola.
Ambiente di utilizzo	Fonte di alimentazione: AC220V±10%/50-60Hz, 2Kw, temperatura di lavoro 0-40°C, umidità 30%-90%; Dimensioni complessive: circa W1000D750H1200mm; peso: circa 150 kg

Contenuto della prova	a) Rottura e capacità; b) Funzionamento normale
Intervallo dei campioni di prova	Pistola di ricarica AC e DC
Stazione di prova	Stazione singola
Metodo di controllo elettrico	Mitsubishi PLC controllo intelligente integrato, interfaccia tocco uomo-macchina a colori da 7 pollici
Modalità di funzionamento	Funzionamento manuale o programmatico
Funzione	ha la funzione di simulare il normale funzionamento dell'interfaccia di ricarica, in grado di realizzare il funzionamento di inserimento e rimozione dell'interfaccia di ricarica,ha anche la regolazione programmabile della velocità di prova, tempo di prova e tempi di prova
Modalità di guida	il servomotore azionerà i movimenti di inserimento e di scarico, i movimenti di rotazione e di bagnatura del liquido,e il cilindro ausiliario realizza l'apertura e la chiusura del meccanismo di blocco dell'interruttore.

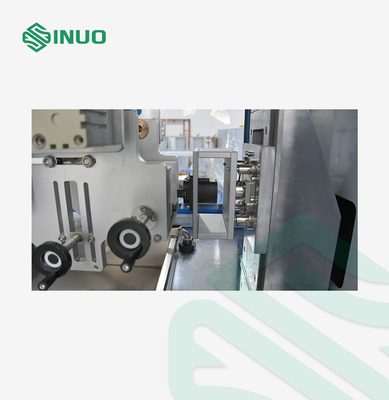

Fabbricazione del campione e metodo di fissaggio	Serratura meccanica, serratura regolabile tridimensionale X/Y/Z, posizione del punto di serratura regolabile, serratura universale adatta allo standard nazionale, standard americano,Interfacce di ricarica AC/DC standard europee
Flip automatico	dotato di un meccanismo di ribaltamento automatico alla pinza della pistola di carica, che può essere ribaltato di 90° e il tempo di tenuta del ribaltamento può essere impostato arbitrariamente nell'intervallo (0 ~ 600) s,che può ottenere la prova di immersione della soluzione per IEC 62196-1:2022 clausola 23.3.2.
Numero di prove	0~999999 volte, può essere predefinito, si ferma automaticamente quando il conteggio raggiunge il valore impostato

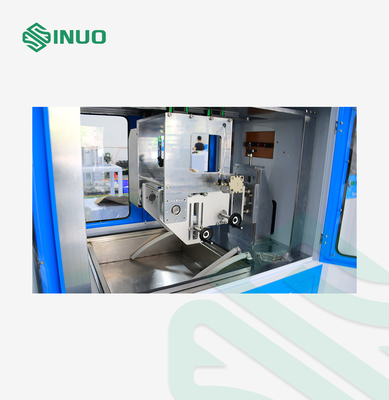

Dettagli

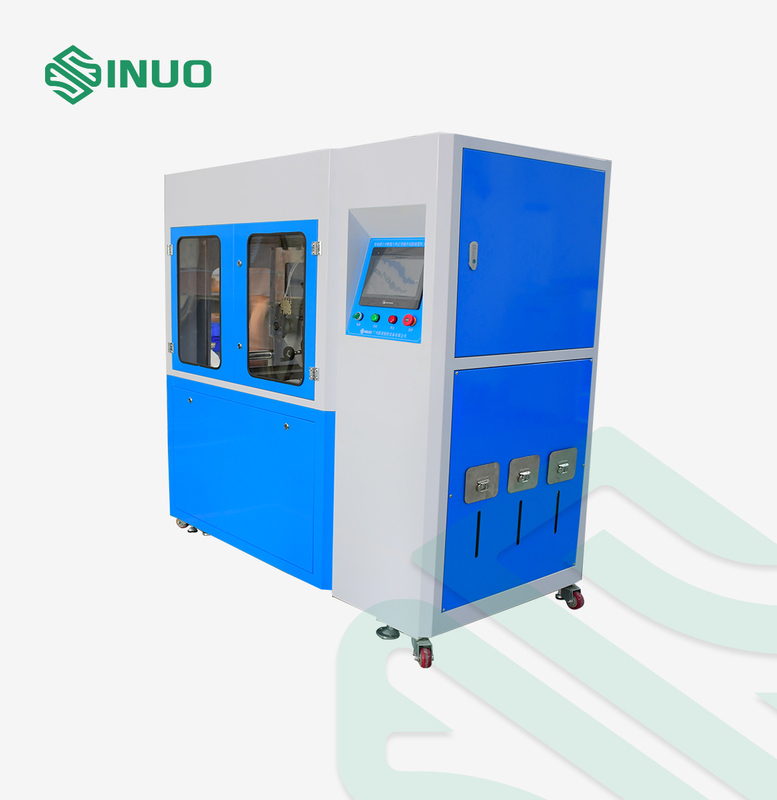

EV Plug Mechanical Lock Endurance Test Machine per accessori elettrici 1
