Apparecchiatura di collaudo del connettore di EV

Equipaggiamento di prova del connettore della macchina di prova del blocco elettronico EV plug

Equipaggiamento di prova del connettore della macchina di prova del blocco elettronico EV plug

Marchio:	Sinuo
Numero di modello:	SNQC1005A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Dimensioni:

W1000*D900*H1400 mm

Peso:

200 kg

Stazione di lavoro:

Posto fisso

Tempo di intervallo:

(0 ~ 200) s

Conduzione anteriore:

(0~5000) ms

Conduzione inversa:

(0~5000) ms

Numero di prove:

(0~99999) volte

interruttore di alimentazione:

(0~24) VDC

Imballaggi particolari:

altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Macchina di prova di chiusura elettronica

Attrezzature per la prova dei connettori

Automazione di prova di chiusura elettronica EV plug

Descrizione del prodotto

Equipaggiamento di prova del connettore della macchina di prova del blocco elettronico EV plug

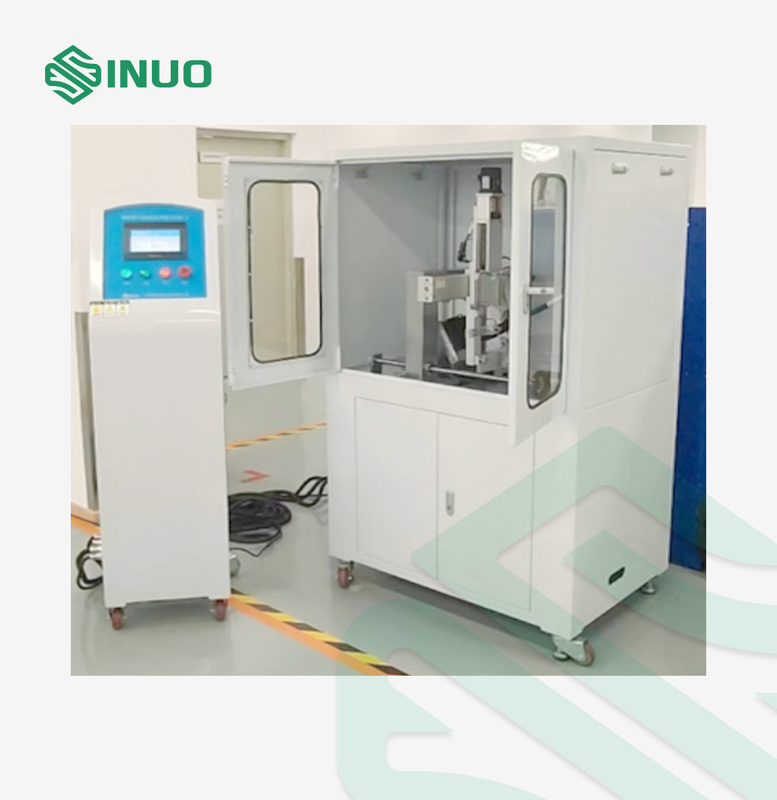

Visualizzazione delle attrezzature

La macchina di prova è utilizzata per verificare se gli accessori elettrici con dispositivi di blocco elettronico quali le interfacce di ricarica dei veicoli elettrici, le prese e le prese industriali,e gli accoppiatori possono resistere allo stress meccanico, sollecitazioni elettriche e termiche che si verificano durante l'uso normale senza usura eccessiva o altri effetti nocivi.

Il meccanismo di azionamento del servomotore viene utilizzato per applicare la forza al meccanismo elettronico di blocco del campione.il meccanismo di bloccaggio elettronico può essere testato per funzionare normalmente, sblocco di emergenza, durata di ciclo in condizioni estreme e resistenza meccanica.

Adotta un telaio integrato. È azionato da un servomotore, una vite a sfera di precisione e una cintura sincrona. Ha uno schermo touch colorato per un funzionamento umanizzato e una potente funzione di visualizzazione digitale.Ha un sistema di controllo intelligente PLCEsso adotta anche un apparecchio regolabile a tre assi, adatto per test completi del dispositivo di blocco elettronico della pistola di ricarica.

Parametri tecnici

Oggetti di prova	a) Prova del normale funzionamento (durata di servizio) del dispositivo di blocco elettronico b) Prova manuale di sblocco di emergenza del dispositivo di bloccaggio elettronico c) durata di ciclo del dispositivo di blocco elettronico in condizioni estreme d) Prova di resistenza strutturale del dispositivo di bloccaggio elettronico
Stazione di lavoro	Stazione singola
Modalità di controllo elettrico	Mitsubishi PLC controllo intelligente integrato, interfaccia tocco uomo-macchina a colori da 7 pollici
Modalità di funzionamento	Funzionamento manuale o programmatico
Fabbricazione	a) soddisfare i requisiti di un dispositivo di bloccaggio elettronico indipendente o di un dispositivo universale; b) soddisfare i requisiti dello standard nazionale, dello standard americano, dello standard europeo di interfaccia di ricarica universale AC e DC
Funzione di prova	Dispone di una funzione di prova di blocco elettronico di tipo barre di spinta
Sblocco elettronico del dispositivo di bloccaggio	È in grado di sbloccare manualmente il dispositivo di bloccaggio elettronico e adotta una modalità di funzionamento automatico a controllo elettronico.È programmato per soddisfare i requisiti di funzionamento normale (durata di vita) del dispositivo di bloccaggio elettronicoIl requisito di forza di sblocco è soddisfatto (0~50) N. L'errore di indicazione è ≤ ± 0,5% F.S. e la risoluzione è ≤ 0,1 N.
Forza del dispositivo di bloccaggio elettronico	Equipaggiato con un dispositivo di applicazione della forza per il meccanismo di blocco della barra elettronica di blocco.L'intervallo di misurazione della forza deve soddisfare (0~50) NL'errore di indicazione è ≤ ± 0,5% F.S. e la risoluzione è ≤ 0,1 N. La velocità di applicazione della forza può essere regolata e il valore della forza può essere mantenuto costante.Il dispositivo di applicazione della forza può misurare lo spostamento della parte portante della forza e lo stato della posizione della barra di bloccoL'intervallo di misura dello spostamento è pari a (0~50) mm. L'errore di indicazione è ≤±0,02 mm e la risoluzione è ≤0,01 mm.
Conversione della polarità	Il programma PLC commuta automaticamente e commuta 1s dopo aver monitorato il feedback sullo stato elettronico del blocco.

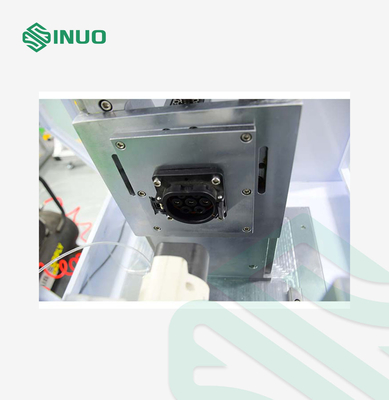

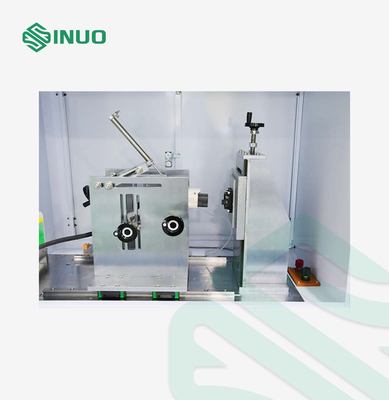

Dettagli
