Apparecchiatura di collaudo del connettore di EV

Stazione di ricarica per veicoli elettrici Cable Anchorage Pull Force and Torque Test Apparatus

Stazione di ricarica per veicoli elettrici Cable Anchorage Pull Force and Torque Test Apparatus

Marchio:	Sinuo
Numero di modello:	SNQC1007B
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

Calibration Certificate (Cost Additional)

Modalità di guida:

elettrico

Ruota a coppia:

R100mm(Ф200mm) ±0,5mm

Cicli di tirata:

1-999999 cicli

Frequenza di trazione:

1 volta/s

Tempo di applicazione della coppia:

0-99H59M59S, può essere preimpostato

Modalità di funzionamento del controllo:

Controllo automatico dello SpA

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Apparecchio di prova della forza di trazione per l'ancoraggio dei cavi

Apparecchio di prova della forza di trazione e della coppia

Descrizione del prodotto

Stazione di ricarica per veicoli elettrici Cable Anchorage Pull Force and Torque Test Apparatus

Norme e clausole rispettate

È progettato e fabbricato in conformità alla norma IEC 61851-1:2017, punto 11.6.

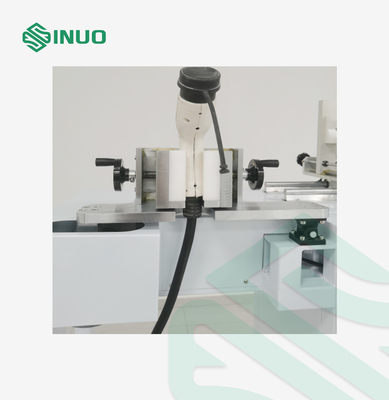

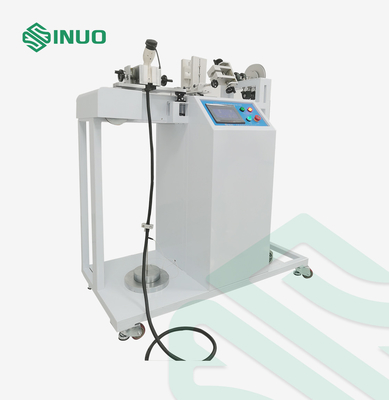

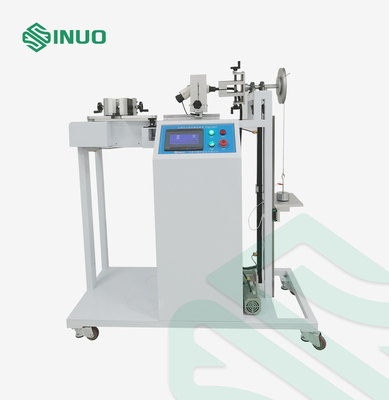

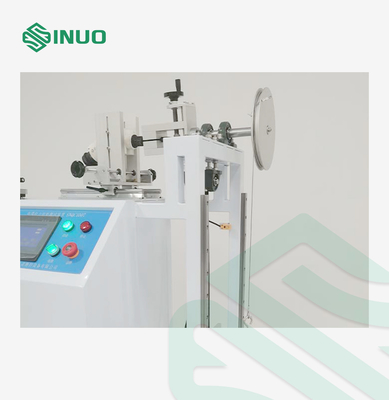

Visualizzazione delle attrezzature

Il peso viene utilizzato per applicare la tensione e il peso e il braccio di coppia realizzano la coppia.Quando il numero di prove o il tempo di prova sono raggiuntiDopo la prova, lo spostamento massimo consentito del cavo di collegamento della pistola di ricarica non deve superare il valore standard richiesto.

Fonte di alimentazione: AC220V±10%/50-60Hz, 1KW; temperatura di lavoro 0-40°C, umidità 30%-90%;

Dimensioni: circa W1600*D600*H1450mm; peso: circa 180kg

Parametri tecnici

Contenuto della prova	Prova di tensione e prova di coppia della presa di alimentazione e/o del cavo della presa del veicolo della stazione di ricarica del veicolo elettrico
Diagramma schematico della struttura dell'apparecchiatura	Schema di riferimento
Tempo di applicazione della coppia	0-99H59M59S può essere predefinito
Cicli di trazione	1-999999 cicli, può essere predefinito, per impostazione predefinita è 100±1 cicli
Tirare applicare	Risponde alle specifiche 160N, 200N, 240N, 250N, 500N, realizzate mediante sovrapposizione di pesi
Torsione applicata	Soddisfare le specifiche di 0,6 N·m, 0,7 N·m, 1,4 N·m, 2,7 N·m, 5,4 N·m, 11,0 N·m, 16,3 N·m, realizzate mediante sovrapposizione di pesi
Ruota a coppia	R100mm(Ф200mm) ±0,5mm
Frequenza di trazione	1 volta/s, il tempo di trazione effettivo è rilevato dal segnale elettrico
Fabbricazione	Apparecchi per la presa universale, un set
Modalità di guida	elettrico
Protezione contro i guasti di corrente	con funzione di memoria di archiviazione dei dati a spegnimento
Modalità di funzionamento del comando	Controllo automatico PLC, funzionamento a touch screen
Tabella di selezione di corrispondenza di peso
