Apparecchiatura di collaudo del connettore di EV

Strumentazione di prova di resistenza del blocco meccanico della spina del veicolo elettrico IEC62196-1

Strumentazione di prova di resistenza del blocco meccanico della spina del veicolo elettrico IEC62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1005A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

CINESE

Certificazione:

Calibration Certificate (Cost Additional)

Stazione di prova:

Posto fisso

Fornitore di energia:

AC220V±10%/50-60Hz

Dimensioni complessive:

W1000*D750*H1200mm

Peso dell'apparecchiatura:

150 kg

Intervallo dei campioni di prova:

Pistola di ricarica AC e DC

Numero di prove:

0~999999 volte

Colpo della prova:

0-150 mm

Velocità di prova:

0-1100 mm/s

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Attrezzatura per la prova di resistenza del blocco meccanico della spina

Attrezzatura di prova di resistenza del blocco della spina del veicolo

Descrizione del prodotto

Strumentazione di prova di resistenza del blocco meccanico della spina del veicolo elettrico IEC62196-1

Norme e clausole rispettate

Questa apparecchiatura di prova soddisfa i requisiti della norma IEC 62196-3: 2020 clausole 22 e 23, della norma IEC 62196-1: 2020 clausole 22 e 23, della norma IEC 60309-1: 2012 clausole 20 e 21, ecc.

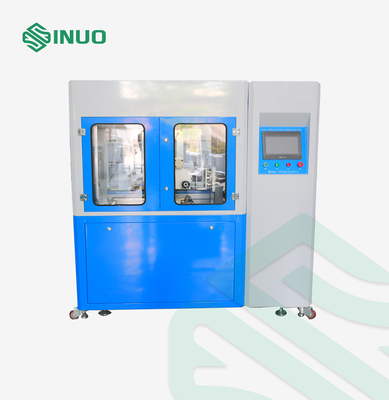

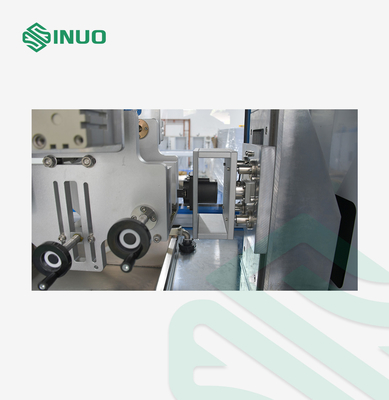

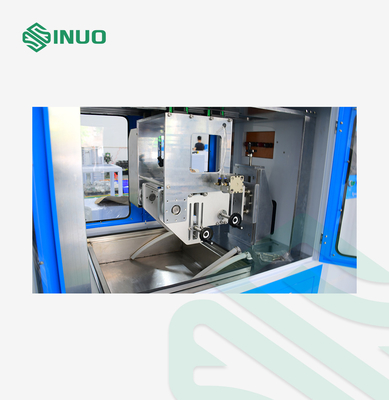

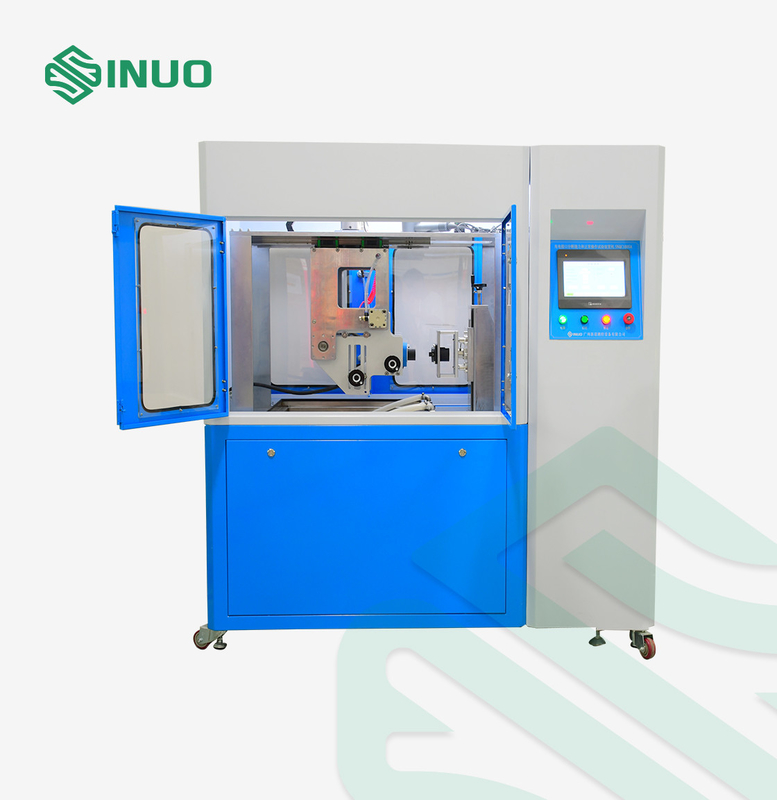

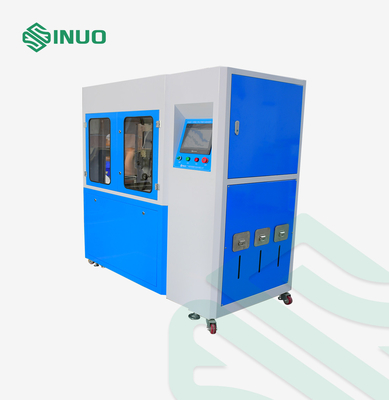

Visualizzazione delle attrezzature

Il meccanismo di azionamento del servomotore viene utilizzato per eseguire azioni ripetitive lineari di plug-and-pull sul campione e un carico esterno può essere collegato per il test di accensione e spegnimento.colpo, e l'angolo può essere preimpostato attraverso il touch screen.

È utilizzato per verificare se gli accessori elettrici quali le interfacce di ricarica dei veicoli elettrici, le prese industriali, le prese e gli accoppiatori possono resistere allo stress meccanico, allo stress elettrico,e stress termici che si verificano durante l'uso normale senza usura eccessiva o altri effetti nocivi, al fine di verificare la loro affidabilità.

Esempi e restrizioni: interfacce di ricarica dei veicoli elettrici, prese, prese e accoppiatori industriali

Parametri tecnici

Funzione	ha la funzione di simulare il normale funzionamento dell'interfaccia di ricarica, in grado di realizzare il funzionamento di inserimento e rimozione dell'interfaccia di ricarica,ha anche la regolazione programmabile della velocità di prova, tempo di prova e tempi di prova
Modalità di guida	il servomotore azionerà i movimenti di inserimento e di scarico, i movimenti di rotazione e di bagnatura del liquido,e il cilindro ausiliario realizza l'apertura e la chiusura del meccanismo di blocco dell'interruttore.
Fabbricazione del campione e metodo di fissaggio	Serratura meccanica, serratura regolabile tridimensionale X/Y/Z, posizione del punto di serratura regolabile, serratura universale adatta allo standard nazionale, standard americano,Interfacce di ricarica AC/DC standard europee
Flip automatico	dotato di un meccanismo di ribaltamento automatico alla pinza della pistola di carica, che può essere ribaltato di 90° e il tempo di fermo del ribaltamento può essere impostato arbitrariamente nell'intervallo (0 ~ 600) s,che può ottenere la prova di immersione della soluzione per IEC 62196-1:2022 clausola 23.3.2.
Numero di prove	0~999999 volte, può essere predefinito, si ferma automaticamente quando il conteggio raggiunge il valore impostato
Tempo di conduzione della capacità di rottura	1-999.9s, può essere preimpostato (la norma richiede che il contatto elettrico sia mantenuto per non più di 4s e non meno di 2s)
Tasso di ricarica e ritiro	0-10 volte/min, prestabilitabile (3,75 cicli/min, 7,5 colpi/min)
Corso di prova	0-150 mm, prestabilibile (la distanza tra la spina di prova e la presa di prova è ≥ 50 mm)
Velocità di prova	0-1100mm/s può essere preimpostato direttamente sullo schermo touch
Visualizzazione del valore di forza	dotato di un sensore di forza di 50 kg, in grado di monitorare in tempo reale il valore della forza, formare una curva forza-tempo, visualizzare la forza massima di inserimento e la forza di estrazione,e visualizzare il valore di forza corrente, intervallo di valori di forza (0 ~ 500) N
Dispositivo di chiusura	Ha la funzione di premere automaticamente il dispositivo di blocco meccanico per simulare le normali condizioni di funzionamento.
Serbatoio di soluzione	Equipaggiato con un serbatoio di soluzione, che può ospitare la clausola 23 della norma IEC 62196-1:2022.3.2 soluzione simulata di acqua salata e polvere, si noti che la soluzione deve essere preparata dall'utente
Requisiti di immersione della soluzione	Il numero di immersioni, tempo di immersione, tempo di asciugatura, tempi di inserimento e ritiro e tempi di ciclo possono essere impostati
Carico	Esterno, può funzionare con SN2217-480V250A
Funzione di rilevamento	Quando il carico è collegato, può realizzare l'allarme di interruzione del circuito e registrare i tempi correnti.
Protezione della sicurezza	Protezione da terra, protezione da cortocircuito, protezione da sovraccarico
