Apparecchiatura di collaudo del connettore di EV

Equipaggiamento di prova della forza di estrazione del connettore della pistola di ricarica EV IEC 62196-1

Equipaggiamento di prova della forza di estrazione del connettore della pistola di ricarica EV IEC 62196-1

Marchio:	Sinuo
Numero di modello:	SNQC1013A
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1 set/mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

Calibration Certificate (Cost Additional)

Stazione di prova:

Posto fisso

Metodo di controllo:

Manuale

Metodo di sollevamento:

Manuale

Peso supplementare:

00,8 kg

Altezza di caduta del peso aggiuntivo:

5 cm

Metodo di riduzione di peso aggiuntivo:

Manuale

Peso principale della pistola di ricarica AC:

9.2 kg

Peso principale della pistola di carica a corrente continua:

13,2 kg

Imballaggi particolari:

Altri

Capacità di alimentazione:

1 set/mese

Evidenziare:

Attrezzatura per la prova della forza di estrazione del connettore della pistola

Equipaggiamento di prova per i connettori EV IEC 62196-1

Descrizione del prodotto

Equipaggiamento di prova della forza di estrazione del connettore della pistola di ricarica EV IEC 62196-1

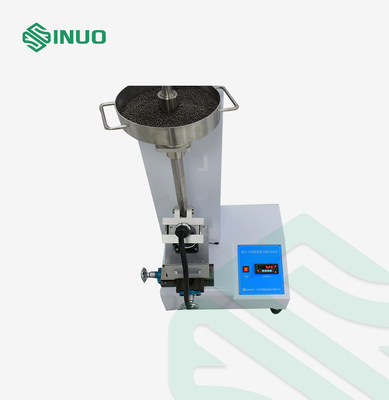

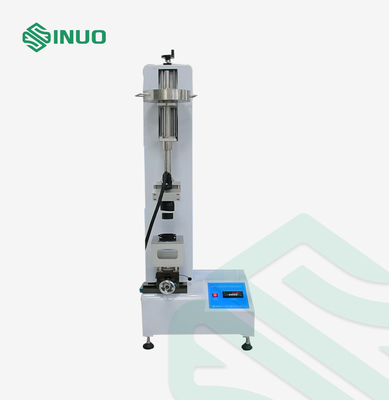

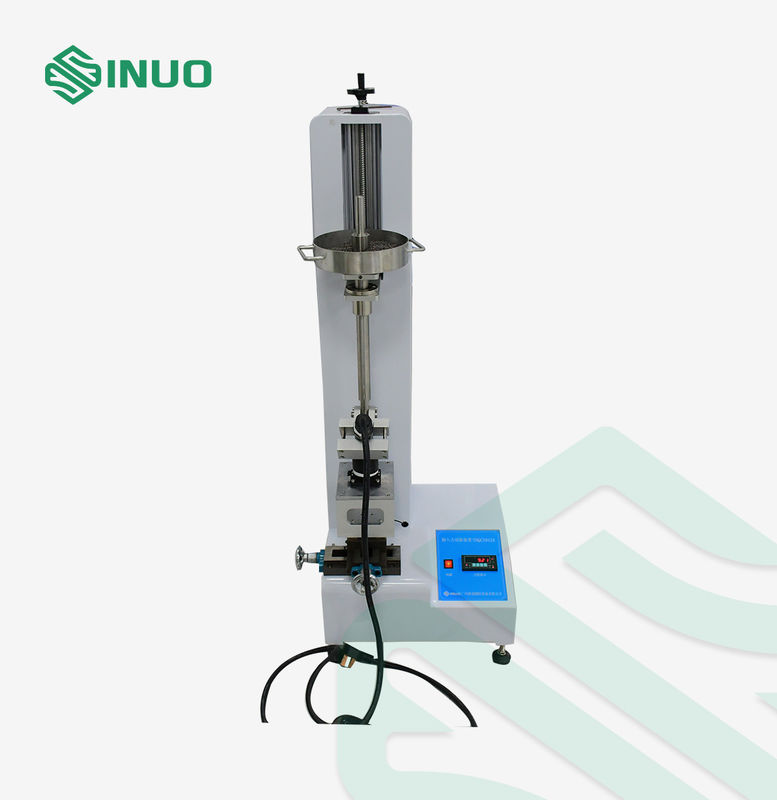

Visualizzazione delle attrezzature

La forza di inserimento della pistola di carica nella presa: verticalmente verso il basso la pistola di carica, posizionare il peso principale richiesto dallo standard sulla pistola di carica e quindi utilizzare uno 0.8 kg di peso per cadere liberamente da un'altezza di 5 cm per colpire il peso principaleLa pistola di carica deve essere inserita nella presa nella posizione richiesta dal contatto.

Questo apparecchio di prova della forza di trazione è richiesto dalla norma IEC 62196-1:2022, punto 16.16.

Principio di prova: la struttura dell'interfaccia di ricarica dovrebbe facilitare l'inserimento della pistola di ricarica.Questa apparecchiatura è utilizzata per verificare se la forza massima necessaria per inserire la pistola di carica nella presa dell'apparecchio è entro il range specificato dalla norma.

Parametri tecnici

Modello	SNQC1013A
Stazione di prova	Stazione singola
Inserire la posizione iniziale	Slide di precisione e posizionamento del cuscinetto di guida lineare lungo.

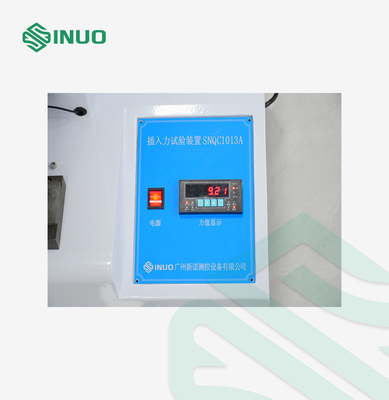

Monitoraggio dei valori di forza	Sensore di pressione d'impulso + display dello strumento
Metodo di controllo	Display manuale dei dati di forza dello strumento in tempo reale
Configurazione del peso	Peso principale della pistola di carica AC: 9,2 kg Peso principale della pistola di carica a corrente continua: 13,2 kg Peso aggiuntivo: 0,8 kg Nota: il peso del peso principale comprende il peso della pinza, della barra di guida, del recipiente della palla d'acciaio e del campione della pistola di carica.Inoltre, le palline in acciaio da 10 kg sono configurate per regolare il peso in modo che il peso dell'intero peso principale soddisfi i requisiti di forza di inserimento delle pistole AC o DC.
Altezza di caduta del peso aggiuntivo	5 cm
Metodo di riduzione di peso aggiuntivo	Manuale
Metodo di sollevamento	Manuale
Fabbricazione di dispositivi di ricarica delle pistole	Maniglia di blocco, direzione regolabile, in modo che la testa del fucile sia verticalmente verso il basso.
