Apparecchiatura di collaudo del connettore di EV

Equipaggiamento per la prova dei connettori EV Sonde di prova standard B IEC 62196

Equipaggiamento per la prova dei connettori EV Sonde di prova standard B IEC 62196

Marchio:	Sinuo
Numero di modello:	SN2210-2
MOQ:	1
prezzo:	Customized
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	30 Sets / Month

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Place of Origin:

China

Certificazione:

Calibration Certificate (Cost Additional)

Finger length:

80±0.2 mm

Fingertip taper:

14 o 0 -10′

Baffle diameter:

Ф75±0.2 mm

Baffle thickness:

5±0.5 mm

A-A Section diameter:

Ф50 mm

A-A Section width:

20±0.2mm

Packaging Details:

Carton

Supply Ability:

30 Sets / Month

Evidenziare:

IEC 62196 Apparecchiature di prova dei connettori per veicoli elettrici

Attrezzature per la prova dei connettori EV

Descrizione del prodotto

Equipaggiamento per la prova dei connettori EV Sonde di prova standard B IEC 62196

Norme e clausole rispettate

Conforme alla norma IEC 62196-1:2022 punto 10.1.IEC 62196-1:2022 clausola 10.1.

Visualizzazione delle attrezzature

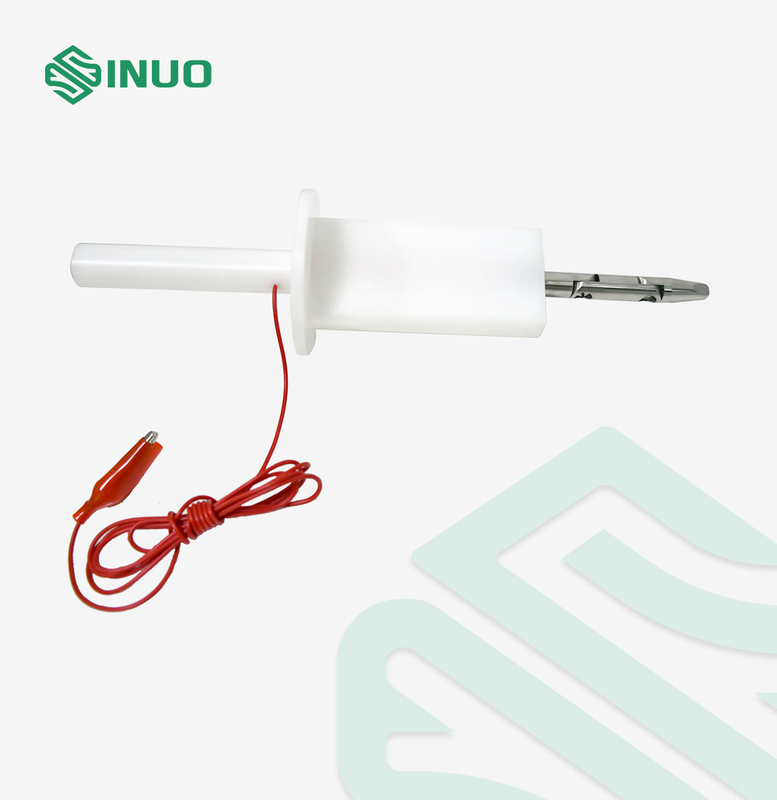

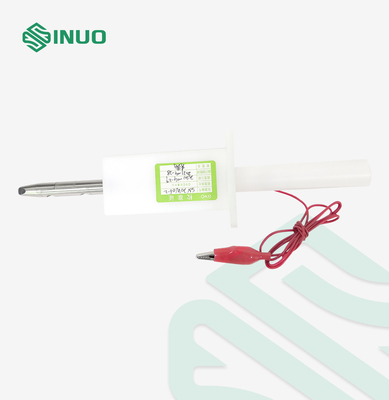

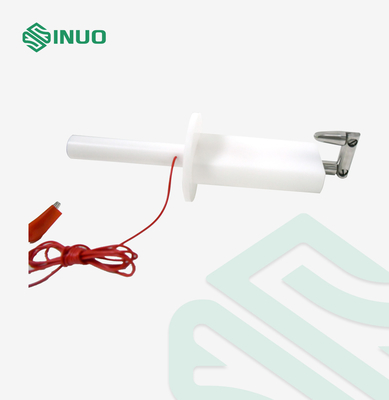

Questa sonda è destinata a verificare la protezione di base contro l'accesso a parti pericolose.,Il dispositivo è dotato di un dito, di una base e di un manico isolato che simula le caratteristiche della mano umana, con due articolazioni mobili che possono essere curvate a 90°.

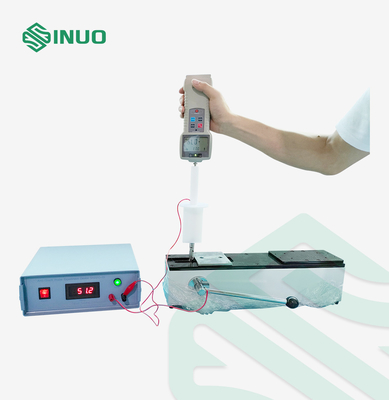

Personalizzabile: può essere utilizzato per la prova di resistenza agli urti elettrici quando è dotato di clip alligatore,o utilizzato per la prova di protezione dell'alloggiamento quando il foro a filo aperto di M6 alla fine della maniglia (connesso al dinamometro di trazione e spinta), il dinamometro di trazione e spinta deve essere preparato dall'utente).

Parametri tecnici

Modello	SN2210-2
Nome	Sonde di prova standard B
Articolo 1	30±0,2 mm
Articolo 2	60±0,2 mm
Angolo di taglio della punta del dito	37^o0 -10′
Fingertip per sconcertare	180±0,2 mm
Sferico	R4±0,05 mm
Diametro del dito di prova	F50 mm
Conicità della punta del dito	14^o0 -10′
Norma applicata	F12-0-0.05
Diametro della sezione A-A	F50 mm
Larghezza della sezione AA	20 ± 0,2 mm
Diametro della spinta	F75±0,2 mm
Spessore del deflettore	5±0,5 mm
a forma di cilindro	R2±0,05 mm
Lunghezza del dito	80±0,2 mm

Dettagli:

Equipaggiamento per la prova dei connettori EV Sonde di prova standard B IEC 62196 0
